技术规格

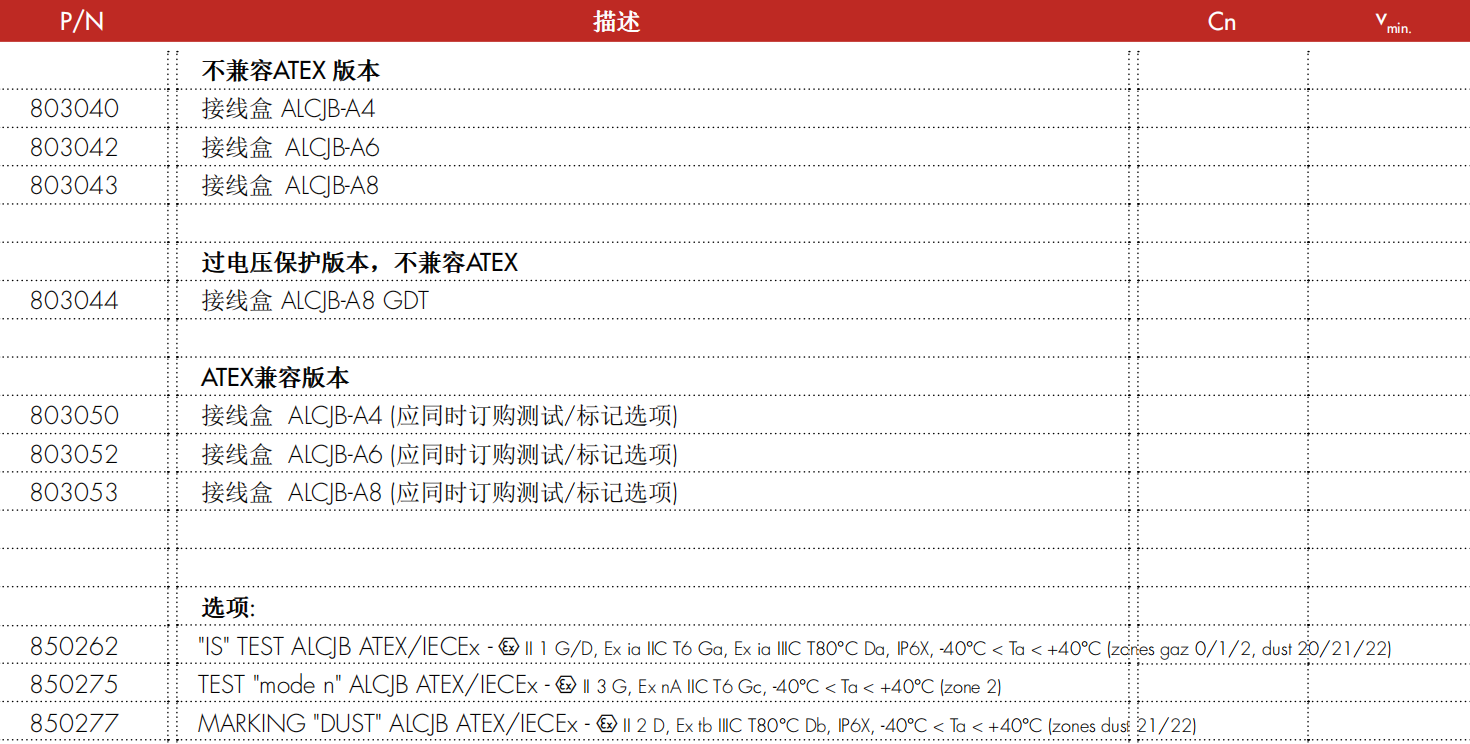

产品型号
| 零件号 | 描述 |
|---|---|
| 803040 | 接线盒 ALCJB-A4 (4路输入，不兼容ATEX版本) |
| 803042 | 接线盒 ALCJB-A6 (6路输入，不兼容ATEX版本) |
| 803043 | 接线盒 ALCJB-A8 (8路输入，不兼容ATEX版本) |
| 803044 | 接线盒 ALCJB-A8 GDT (8路输入，过电压保护版本，不兼容ATEX) |
ATEX 兼容版本
| 零件号 | 描述 |
|---|---|
| 803050 | 接线盒 ALCJB-A4 (应同时订购测试/标记选项) |
| 803052 | 接线盒 ALCJB-A6 (应同时订购测试/标记选项) |
| 803053 | 接线盒 ALCJB-A8 (应同时订购测试/标记选项) |
选项
| 零件号 | 描述 |
|---|---|
| 850262 | "IS" TEST ALCJB ATEX/IECEx - II 1 G/D, Ex ia IIC T6 Ga, Ex ia IIIC T80°C Da, IP6X, -40°C < Ta < +40°C (zones gas 0/1/2, dust 20/21/22) |
| 850275 | TEST "mode n" ALCJB ATEX/IECEx - II 3 G, Ex nA IIC T6 Gc, -40°C < Ta < +40°C (zone 2) |
| 850277 | MARKING "DUST" ALCJB ATEX/IECEx - II 2 D, Ex tb IIIC T80°C Db, IP6X, -40°C < Ta < +40°C (zones dust 21/22) |
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 防护等级 | IP65 | 温度补偿范围 | -40...+60℃ |
| 电缆格兰头数量 | 4/6/8输入,1输出 | 线缆格兰头类型 | 黄铜镀镍 |
| 输入线径 | Ø 4...8 mm | 输出线径 | Ø 5(ATEX: 6)...10 mm |
| 角差平衡 | 电位器10Ω或电阻 | 质保 | 1年 |

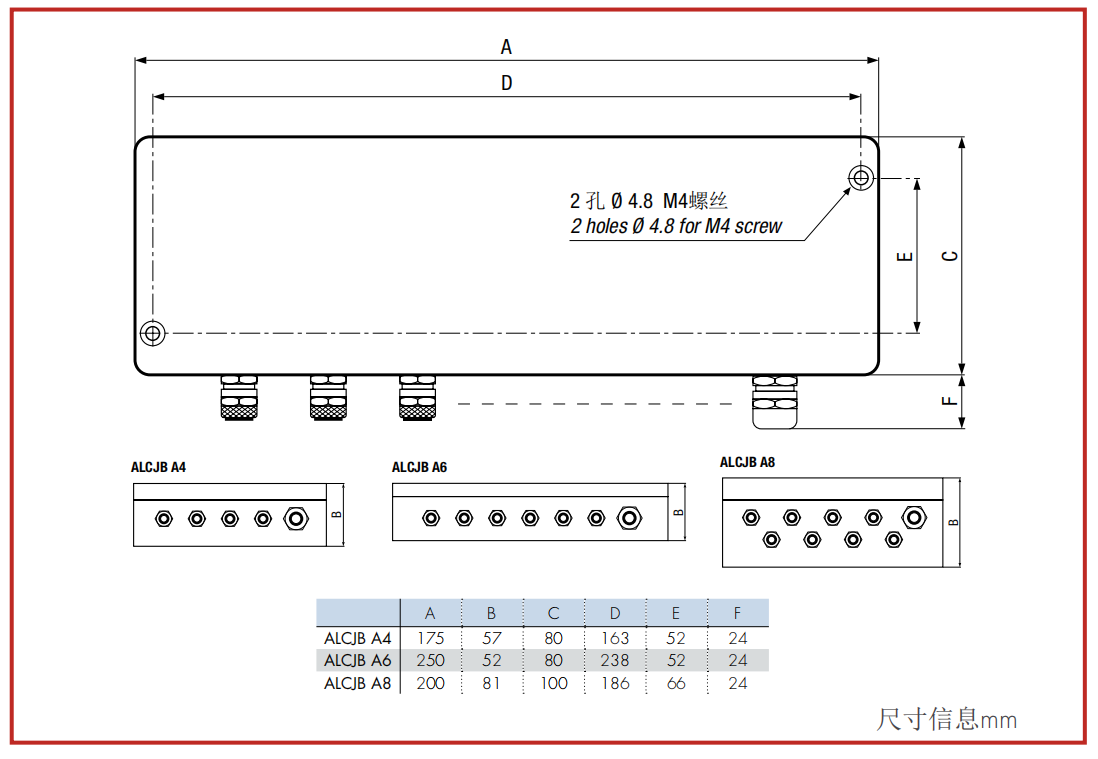

尺寸图
