SI-USB3

SI-USB3 数据采集模块

SCAIME SI-USB3 是一款多通道同步数据采集模块，采用台式机箱设计，最多可容纳 4 张信号调理卡。支持应变片、电压、电流、电位计、PT100 温度传感器和脉冲等多种传感器输入，测量速率高达 5000 次/秒/通道。通过 USB 连接 PC，配合免费软件可实现图形化和数字化的实时数据显示、数据记录（CSV 格式）、峰值检测、通道独立标定等功能。适用于测试台架的多传感器同步测量场景。

产品特点

1 至 4 个同步通道，每通道最高 5000 次测量/秒
支持多种传感器输入：应变片（mV/V）、电压（±5V/±10V）、电流（4/20mA）、电位计、PT100 温度传感器、脉冲
PC 屏幕图形化和数字化显示
峰值和谷值检测功能
测量数据记录到 PC（CSV 格式）
通过 USB 端口连接 PC
台式机箱设计，最多可容纳 4 张调理卡
每张卡提供特定的传感器供电电压
可连接力、扭矩、压力、位移、温度等多种传感器
易于移动，测量灵活性强
附带 USB 连接线
免费提供配置、可视化和记录软件（Windows 7/8/10）
每个通道独立标定
自动或手动启动测量（日期/时间、触发器电平或手动）
自动或手动停止测量和记录（触发电平、可编程时长、记录数量或手动）
测量平均值可调（1 至 512），提高测量稳定性
可设置 1 或 2 个控制窗口，最大值与上下限比较，绿色/红色笑脸快速显示结果
控制结果可记录到 CSV 文件
X 轴始终为时间
脉冲输入可显示速度或角度
可调节的二阶低通滤波器（30/300/1000/3000 Hz）
内部分辨率 ±32768 点
线性误差 ±32 点
补偿温度范围 +10...+40°C
温度漂移 ±2 点/°C
工作温度 0...+50°C
存储温度 -10...+70°C
防护等级 IP40
铝合金材质
重量 1.2 kg
电源 10...30 VDC，最大 900mA（附带 110/220VAC 转 24VDC 适配器）

应用领域

测试台架多传感器同步测量力、扭矩、压力传感器数据采集位移和温度监测速度和角度测量（脉冲输入）实验室数据采集系统工业自动化测试

查看应用案例

立即咨询

技术规格

参数	数值	参数	数值
产品类型	多通道数据采集模块	测量速率	20...5000 次/秒（可调）
通道数量	1 至 4 个同步通道	内部分辨率	±32768 点
线性误差	±32 点	低通滤波器	二阶，30/300/1000/3000 Hz（每通道可调）
补偿温度范围	+10...+40°C	温度漂移	±2 点/°C
工作温度	0...+50°C	存储温度	-10...+70°C
重量	1.2 kg	防护等级	IP40
材质	铝合金	传感器连接	SUB-D15 连接器（每张卡）
电源	10...30 VDC，最大 900mA	电源适配器	110/220VAC 转 24VDC（附带）
PC 连接	USB 端口	软件	免费配置、可视化和记录软件（Windows 7/8/10）
应变片卡（PDJ）供电	4 VDC	应变片桥电阻	200...5000 Ω
应变片输入信号	±3 mV/V	应变片分辨率	±1 → ±10000 mV/V → 点
±5V 电压卡供电	12 VDC（最大 80mA）	±5V 输入电阻	>1 MΩ
±5V 输入信号	±5 V	±5V 分辨率	±1 → ±5000 V → 点
±10V 电压卡供电	12 VDC（最大 80mA）	±10V 输入电阻	>1 MΩ
±10V 输入信号	±10 V	±10V 分辨率	±1 → ±2500 V → 点
4/20mA 电流卡供电	12 VDC（最大 80mA）	4/20mA 连接类型	2/3 线
4/20mA 输入电阻	62 Ω	4/20mA 输入信号	4...20 mA
4/20mA 分辨率	1 → 1000 mA → 点	电位计卡供电	5 VDC（最大 170mA）
电位计电阻	0.03...5 kΩ	电位计输入信号	0/5 V
电位计分辨率	1 → 5000 V → 点	PT100 温度范围	-200...850°C
PT100 分辨率	1 → 32°C → 点	脉冲卡供电	5 VDC（85mA）
脉冲输入信号	(x2) 5V TTL	脉冲角度分辨率	0.25°

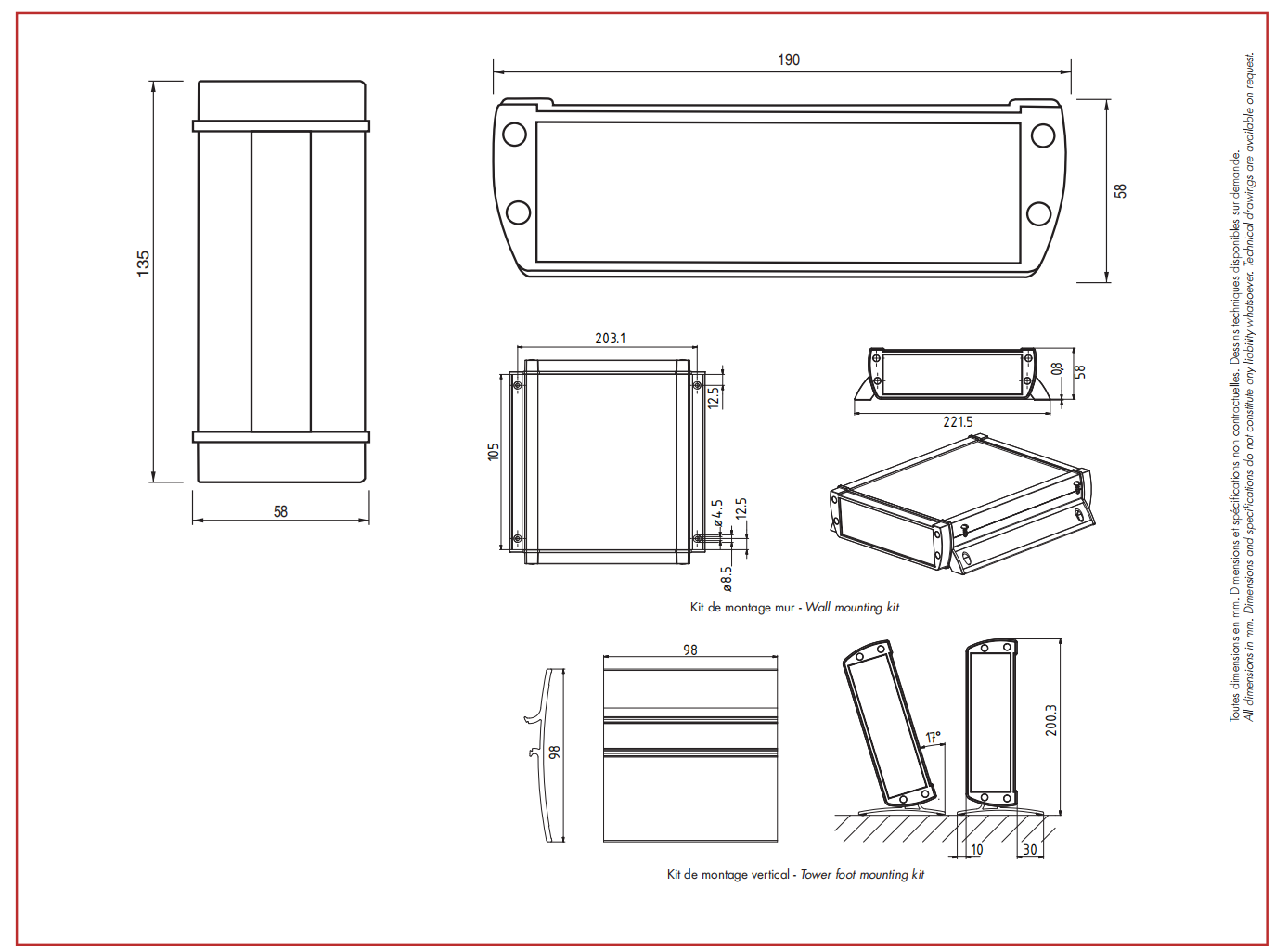

尺寸图
