PTSC1
PTSC1 系列 拉绳位移传感器
PTSC1 系列拉绳位移传感器采用精密电位计技术，量程覆盖 150mm 至 500mm，提供 1kΩ 或 10kΩ 电位计输出，线性度高达 ±0.15%，安装简便、结构紧凑，是经济高效的位移测量解决方案。铝合金机身符合 RoHS 标准，配备 316L 不锈钢测量缆绳，适用于工业自动化、机械设备、自动化生产线等场景的直线位移监测。
产品特点
- 量程范围：150mm / 250mm / 500mm 可选
- 输出信号：1kΩ 或 10kΩ 精密电位计（其他阻值可定制）
- 线性度：±0.25% EM（可选 ±0.15% EM 高精度版本）
- 分辨率：无限（取决于操作系统）
- 最大移动速度：10 m/s
- 最大加速度：40 m/s²（缆绳变形前）
- 防护等级：IP50
- 工作温度：-20°C 至 +80°C
- 存储温度：-30°C 至 +80°C
- 机身材质：铝合金（RoHS 合规）
- 测量缆绳：316L 不锈钢，直径 0.45mm
- 检测元件：精密电位计
- 连接方式：焊接端子（电位计）
- 重量：约 75g
- 安装简便，结构紧凑，占用空间小
- 经济高效，性价比高
- 多种固定方式可选：侧螺纹 M2.5 / 法兰 / 长螺母 / 支架
- 兼容 SCAIME 全系列电子仪表
- 必须按分压器方式接线，不可作变阻器使用
- 操作系统输入阻抗需大于 10MΩ 以保证线性度
- 温度漂移：±50 ppm/°C（1kΩ 版本）
- 最大激励电压：32Vdc（1kΩ 时）

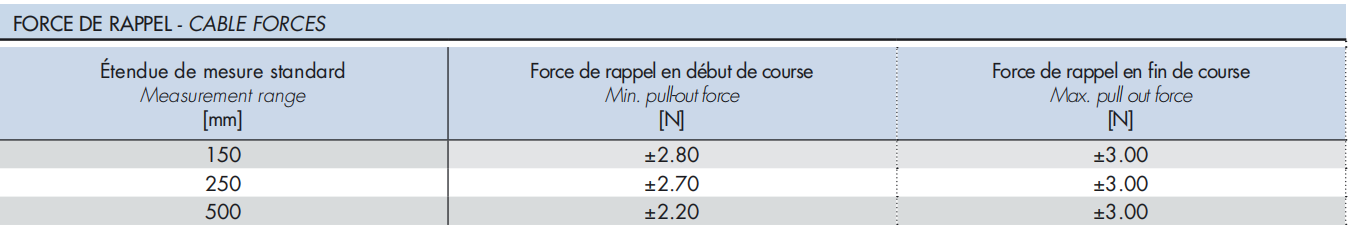

- 缆绳拉力：起始端 2.2-2.8N，末端 3.0N（随量程变化）
- 适用于直线位移精确测量
- 广泛应用于包装机械、自动化设备、机器人、液压缸位置监测
- 支持定制化量程和输出规格
- 法国 SCAIME 原装进口，品质可靠
- 国内备货，发货迅速
- 提供完整技术方案与安装调试支持
- 可选配多种安装附件
- 长期稳定性好，维护成本低
- 适合批量应用，成本优势明显
应用领域
工业自动化包装机械机器人液压缸位置监测自动化生产线机械设备位移测量
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉绳位移传感器 | 量程范围 | 150mm / 250mm / 500mm |
| 输出信号 | 1kΩ 或 10kΩ 精密电位计 | 线性度 | ±0.25% EM（可选 ±0.15% EM） |
| 分辨率 | 无限（取决于操作系统） | 最大移动速度 | 10 m/s |
| 最大加速度 | 40 m/s² | 防护等级 | IP50 |
| 工作温度 | -20°C 至 +80°C | 存储温度 | -30°C 至 +80°C |
| 机身材质 | 铝合金（RoHS） | 缆绳材质 | 316L 不锈钢 |
| 缆绳直径 | 0.45mm | 检测元件 | 精密电位计 |
| 连接方式 | 焊接端子 | 重量 | 约 75g |
| 温度漂移 | ±50 ppm/°C | 最大激励电压 | 32Vdc（1kΩ） |
| 起始拉力 | 2.2-2.8N（随量程） | 末端拉力 | 3.0N |
| 固定方式 | 侧螺纹 M2.5 / 法兰 / 长螺母 / 支架 |

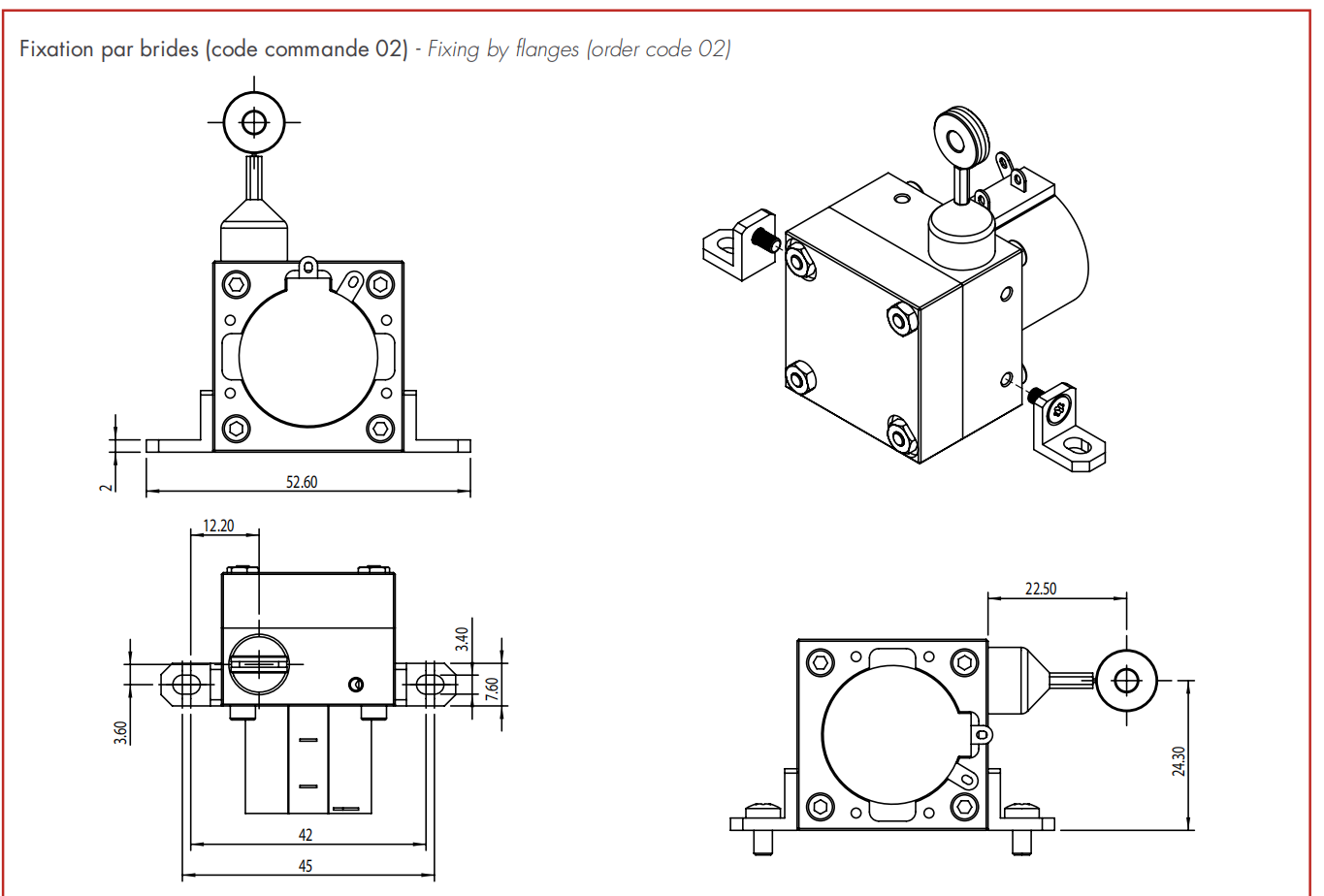

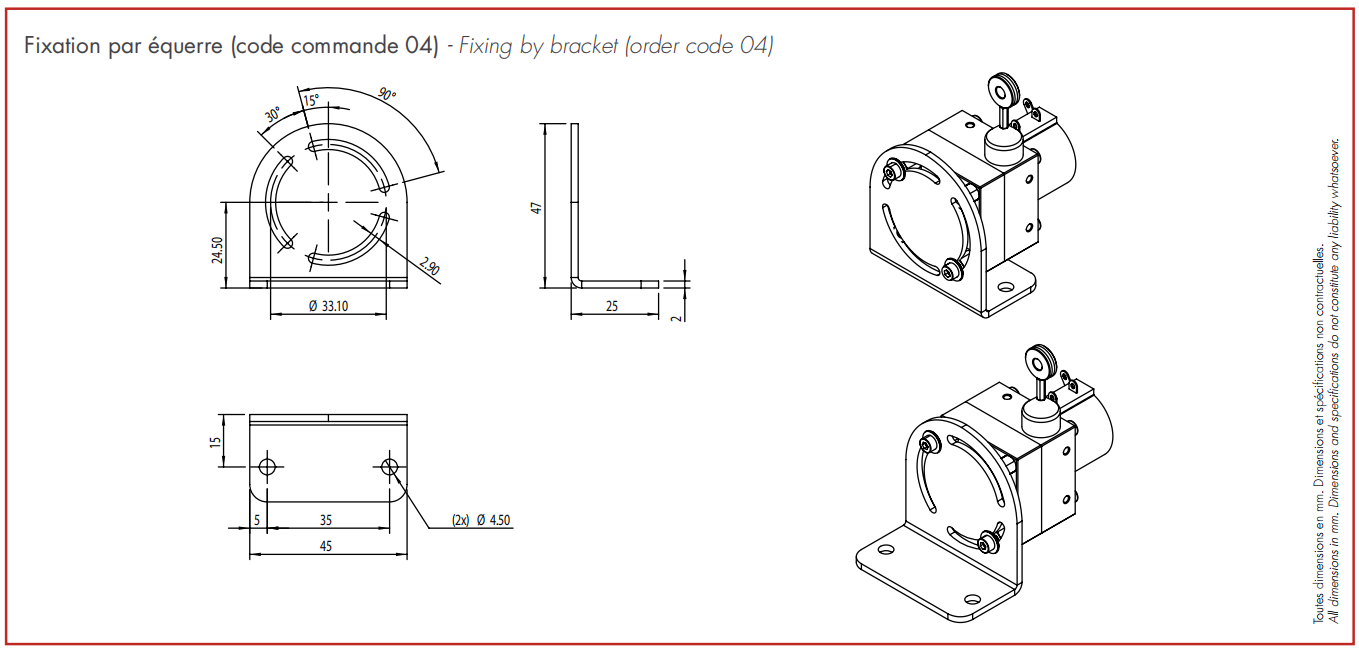

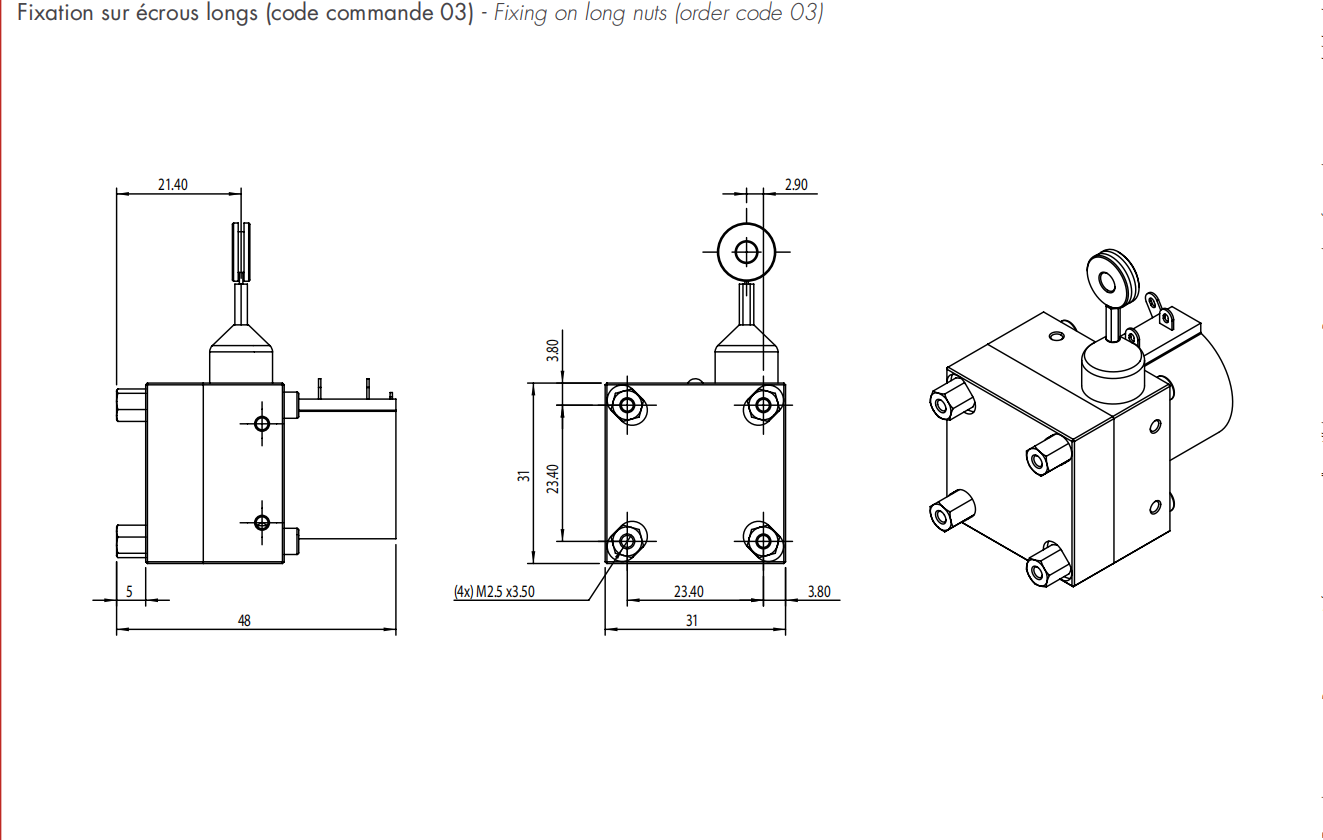

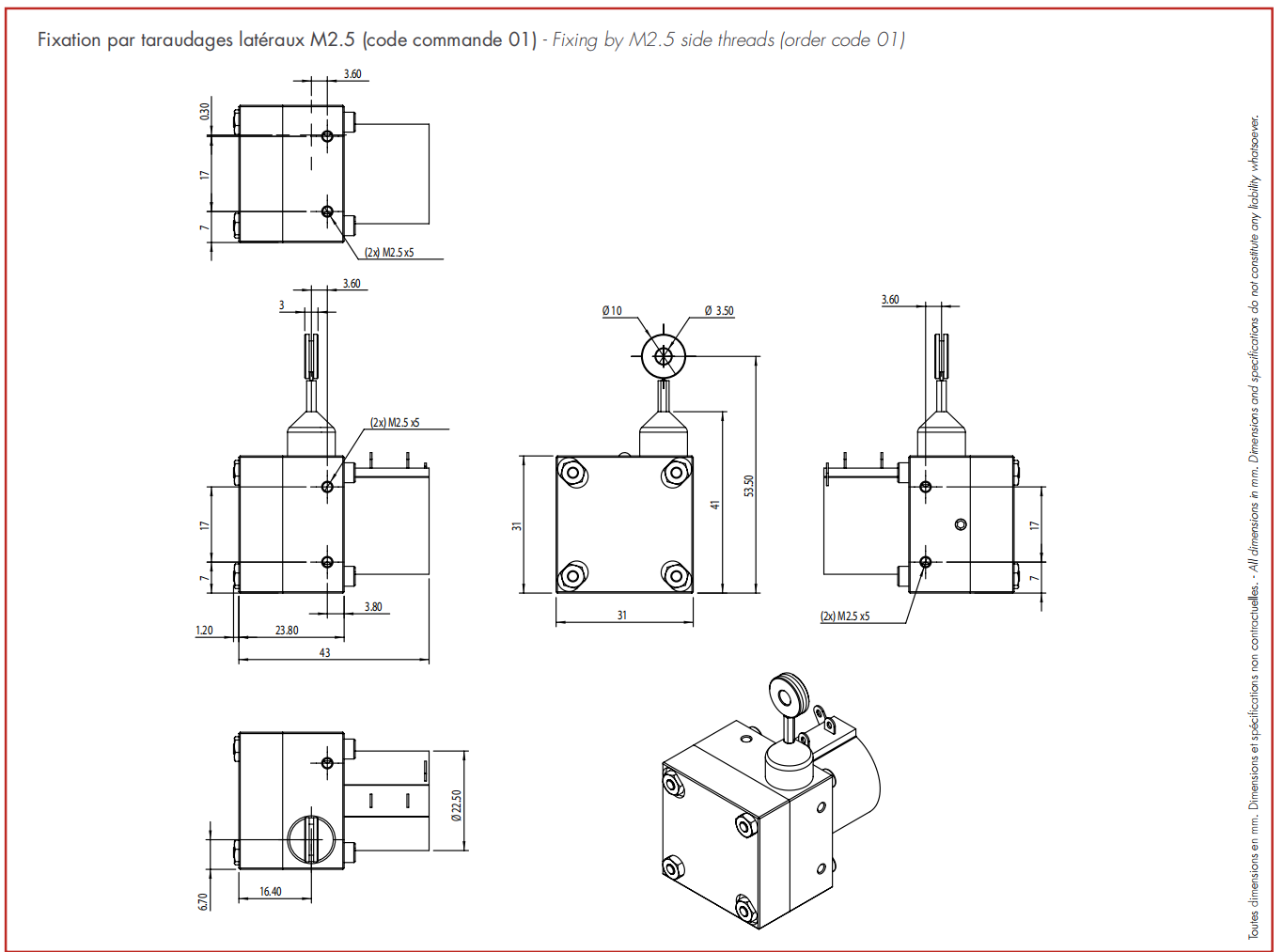

尺寸图
