PTLI 系列 拉绳位移传感器
SCAIME PTLI 系列拉绳位移传感器配备增量式光学编码器，提供 0-10m 至 0-50m 的测量范围，精度高达 0.01%。输出两路相位差 90° 的脉冲信号，兼容 TTL/CMOS 及 RS422 线路驱动器。采用铝合金材质外壳，不锈钢电缆，机械安装简单，适用于需要高精度脉冲输出的工业自动化、机械制造等领域的位移测量应用。
产品特点
- 测量范围 0-10m 至 0-50m
- 精度 0.01%（可选 0.05%）
- IP64 防护等级
- 铝合金材质外壳
- 不锈钢电缆
- 增量式光学编码器
- 脉冲信号输出
- 两路信号相位差 90°
- 机械安装简单
- 工作温度 -20 至 +80℃
- 存储温度 -30 至 +80℃
- 重复性 ±0.01% EM
- 非线性 ≤±0.05% EM
- 分辨率 1/5/10/20/25 脉冲/mm
- M23 连接器或 PVC 电缆输出
- 供电 8-30V DC（标准）/ 5V DC（可选）
- 最大功耗 1.5W
- 短路保护
- 兼容 TTL/CMOS、RS422 线路驱动器
- 可选完整阳极氧化处理
- 可选 M6 电缆固定
- 可选吊耳电缆固定
- 可选集成电缆刷
- 可选聚酰胺涂层电缆（防尘环境）
- 可选排水孔
- 可选 IP67 防护等级
- 可选低温工作（-30/+80℃）
- 可选加热块（潮湿环境和负温）
- 可选集成角度齿轮滑轮
- 可选电缆速度限制（VLSI，限至 1.5m/s）
应用领域
工业自动化位移测量机械制造位置监测液压缸行程测量起重机高度监测门窗开合度检测机器人关节位置反馈测试设备位移采集

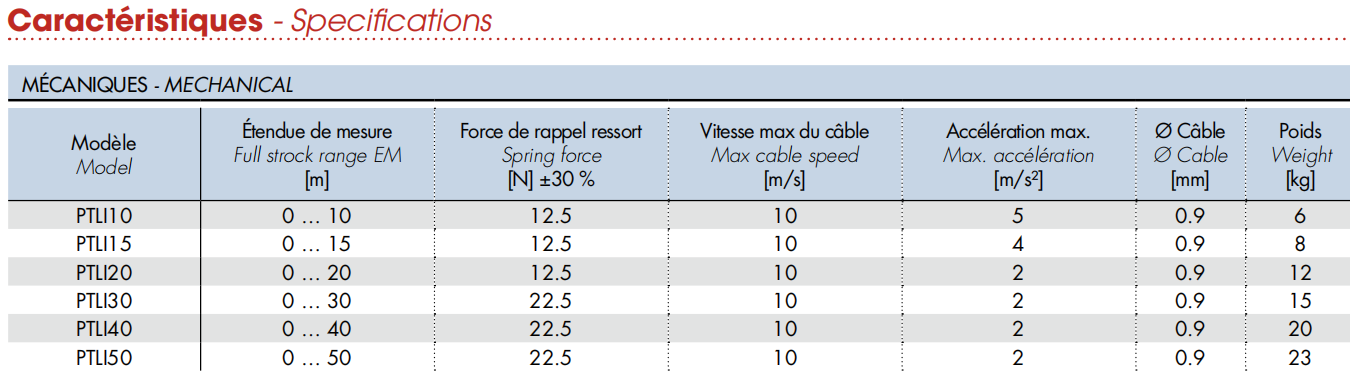

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉绳式位移传感器（增量式编码器） | 型号 | PTLI10/PTLI15/PTLI20/PTLI30/PTLI40/PTLI50 |
| 测量范围 | 0-10m / 0-15m / 0-20m / 0-30m / 0-40m / 0-50m | 精度 | 0.01% EM（标准）/ 0.05% EM（可选） |
| 非线性 | ≤±0.05% EM | 重复性 | ±0.01% EM |
| 分辨率 | 1/5/10/20/25 脉冲/mm | 防护等级 | IP64（标准）/ IP67（可选） |
| 工作温度 | -20 至 +80℃（标准）/ -30 至 +80℃（可选 BT） | 存储温度 | -30 至 +80℃ |
| 电缆材质 | 不锈钢 | 传感器材质 | 铝合金 |
| 连接方式 | M23 连接器（轴向/径向）/ PVC 电缆（可指定长度） | 最大电缆速度 | 10 m/s（标准）/ 1.5 m/s（可选 VLSI） |
| 最大加速度 | 2-5 m/s²（取决于型号） | 弹簧回拉力 | 12.5N（PTLI10-20）/ 22.5N（PTLI30-50） |
| 电缆直径 | 0.9 mm | 重量 | 6-23 kg（取决于型号） |
| 输出信号 | 两路脉冲信号，相位差 90° | 供电电压 | 8-30V DC（标准）/ 5±0.25V DC（可选） |
| 最大功耗 | 1.5W | 信号电流消耗 | 40mA |
| 信号最大电流 | 40mA | 高电平输出 | VCC-3V |
| 低电平输出 | ≤0.5V | 短路保护 | 有 |
| 兼容性 | TTL/CMOS、RS422 线路驱动器 |

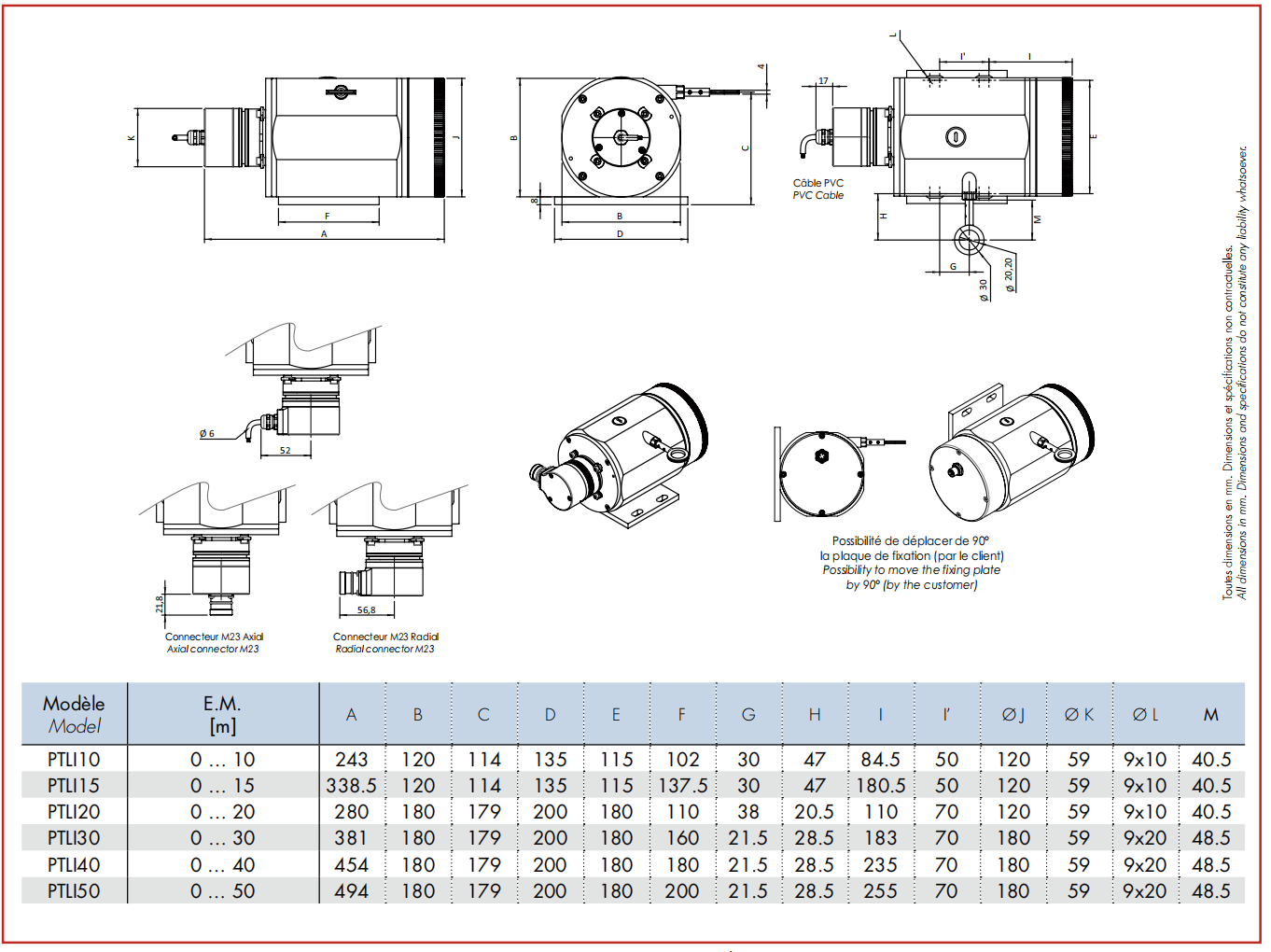

尺寸图
