PTSA
PTSA 系列 拉绳位移传感器
SCAIME PTSA 系列拉绳位移传感器提供 0...50mm 至 0...6000mm 的测量范围，精度高达 0.1%。输出信号与位移成正比，支持多种绝对信号输出：电位计、电压（0/5V、0/10V）、电流（4/20mA）。采用铝合金材质外壳，不锈钢电缆，机械安装简单，适用于工业自动化、机械制造等领域的位移测量应用。
产品特点
- 测量范围 0...50mm 至 0...6000mm
- 精度 0.1%
- 信号与位移成正比
- 绝对信号输出（mA、V、电位计）
- 机械安装简单
- 铝合金传感器材质
- 弹簧外壳：玻璃纤维填充 PA66
- 不锈钢电缆
- 连接器输出（可选电缆输出）
- IP54 防护等级（标准）
- 工作温度 -20...+80°C
- 存储温度 -30...+80°C
- 重复性 ±0.05% EM
- 分辨率理论无限
- 非线性 ≤±0.50% EM（电位计）/ ≤±0.10% EM（电压/电流）
- 最大电缆速度 5-10 m/s（取决于型号）
- 最大加速度 5-40 m/s²（取决于型号）
- 弹簧回拉力 5.3-15N（取决于型号）
- 电缆直径 0.5-0.6mm
- 重量 0.7-3kg（取决于型号）
- 可选完整阳极氧化处理
- 可选 M4 电缆固定
- 可选吊耳电缆固定
- 可选集成电缆刷
- 可选聚酰胺涂层电缆（防尘环境）
- 可选排水孔
- 可选 IP67 防护等级
- 可选低温工作（-30/+80°C，干燥环境）
- 可选加热块（潮湿环境和负温）
- 可选集成角度齿轮滑轮
- 可选内置测量电缆延长（RC 选项）
- 可选磁铁电缆固定附件
应用领域
工业自动化位移测量机械制造位置监测液压缸行程测量起重机高度监测门窗开合度检测机器人关节位置反馈测试设备位移采集

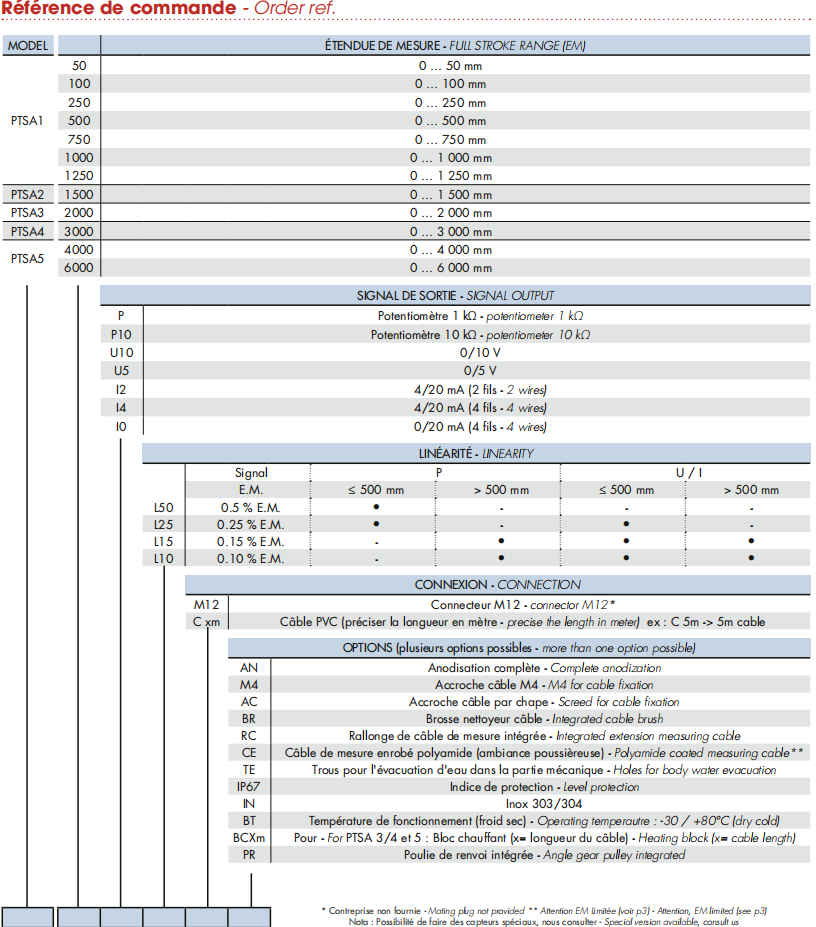

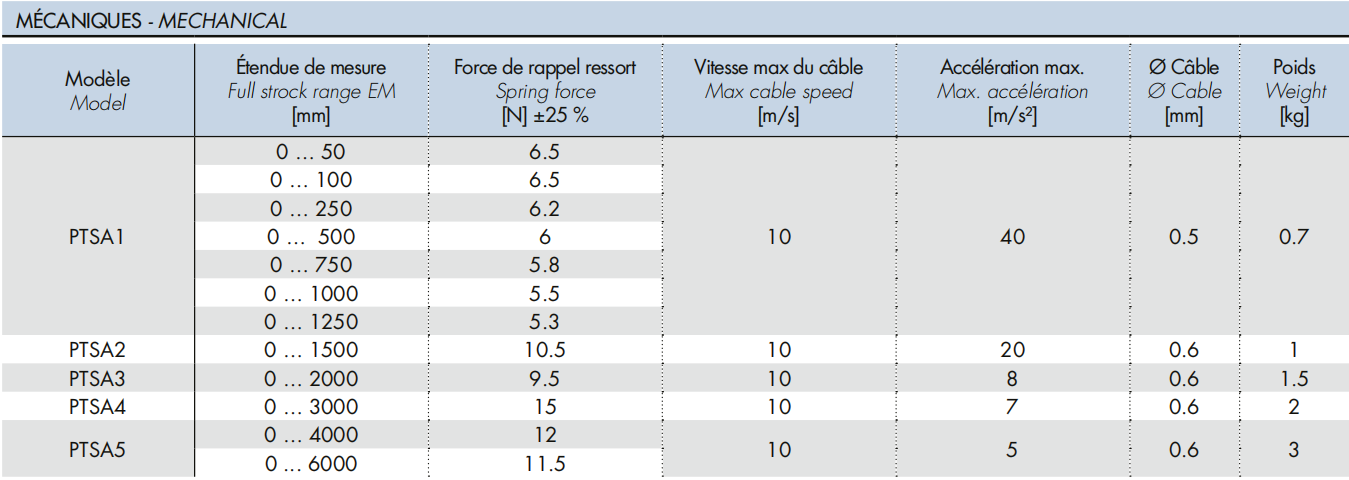

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉绳式位移传感器 | 型号 | PTSA1/PTSA2/PTSA3/PTSA4/PTSA5 |
| 测量范围 | 0...50/100/250/500/750/1000/1250/1500/2000/3000/4000/6000 mm | 精度 | 0.1% EM |
| 非线性（EM≤500mm） | 电位计 ≤±0.50% / 电压/电流 ≤±0.25% | 非线性（EM>500mm） | 电位计 ≤±0.15% / 电压/电流 ≤±0.10% |
| 重复性 | ±0.05% EM | 分辨率 | 理论无限 |
| 防护等级 | IP54（标准）/ IP67（可选） | 工作温度 | -20...+80°C（标准）/ -30...+80°C（可选 BT） |
| 存储温度 | -30...+80°C | 电缆材质 | 不锈钢 |
| 传感器材质 | 铝合金 | 弹簧外壳材质 | 玻璃纤维填充 PA66 |
| 连接方式 | 连接器（可选电缆输出） | PTSA1 最大电缆速度 | 10 m/s |
| PTSA2-5 最大电缆速度 | 10 m/s | PTSA1 最大加速度 | 40 m/s² |
| PTSA2 最大加速度 | 20 m/s² | PTSA3 最大加速度 | 8 m/s² |
| PTSA4 最大加速度 | 7 m/s² | PTSA5 最大加速度 | 5 m/s² |
| PTSA1 弹簧回拉力 | 6.5N（50mm）/ 6.2N（100mm）/ 6N（250mm）/ 5.8N（500mm）/ 5.5N（750-1000mm）/ 5.3N（1250mm） | PTSA2 弹簧回拉力 | 10.5N |
| PTSA3 弹簧回拉力 | 9.5N | PTSA4 弹簧回拉力 | 15N |
| PTSA5 弹簧回拉力 | 12N（4000mm）/ 11.5N（6000mm） | PTSA1 电缆直径 | 0.5mm |
| PTSA2-5 电缆直径 | 0.6mm | PTSA1 重量 | 0.7kg |
| PTSA2 重量 | 1kg | PTSA3 重量 | 1.5kg |
| PTSA4 重量 | 2kg | PTSA5 重量 | 3kg |
| 电位计输出 | 1kΩ / 10kΩ | 电位计最大供电 | 30 VCC |
| 0/5V 输出供电 | 6.5...27 VCC（最大 52mA） | 0/10V 输出供电 | 11...27 VCC（最大 52mA） |
| 4/20mA（2线）输出供电 | 11...27 VCC | 4/20mA（4线）输出供电 | 11...27 VCC（最大 75mA） |
| 0/20mA（4线）输出供电 | 11...27 VCC（最大 75mA） |

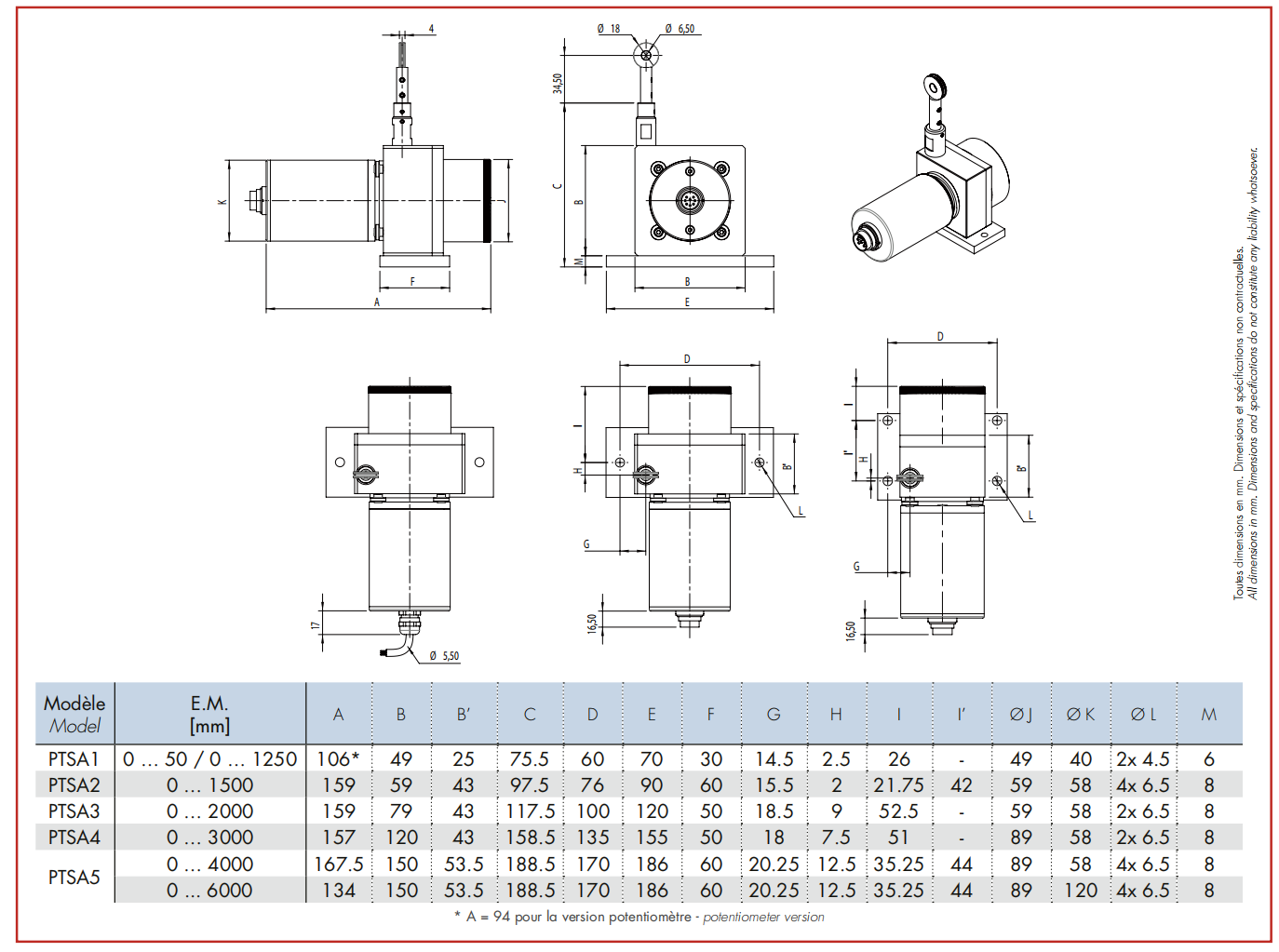

尺寸图
