PTLA 系列 拉绳位移传感器
SCAIME PTLA系列拉绳位移传感器提供0-10m至0-50m的测量范围，精度高达0.1%，IP65防护等级。支持多种输出信号：电位计、电压（0-5V/0-10V）、电流（4-20mA）。采用铝合金材质，不锈钢电缆，机械安装简单，适用于工业自动化、机械制造等领域的位移测量应用。
产品特点
- 测量范围0-10m至0-50m
- 精度0.1%（可选0.10%）
- IP65防护等级
- 铝合金材质外壳
- 不锈钢电缆
- 多种输出信号可选
- 机械安装简单
- 绝对信号输出（mA、V、电位计）
- 工作温度-20至+80℃
- 存储温度-30至+80℃
- 重复性±0.05% EM
- 非线性≤±0.15% EM
- 理论无限分辨率
- M12连接器或电缆输出
- 可选完整阳极氧化处理
- 可选M6电缆固定
- 可选吊耳电缆固定
- 可选集成电缆刷
- 可选聚酰胺涂层电缆（防尘环境）
- 可选排水孔
- 可选IP67防护等级
- 可选低温工作（-30/+80℃）
- 可选加热块（潮湿环境和负温）
- 可选集成角度齿轮滑轮
- 可选电缆速度限制（VLSA）
应用领域
工业自动化位移测量机械制造位置监测液压缸行程测量起重机高度监测门窗开合度检测机器人关节位置反馈测试设备位移采集

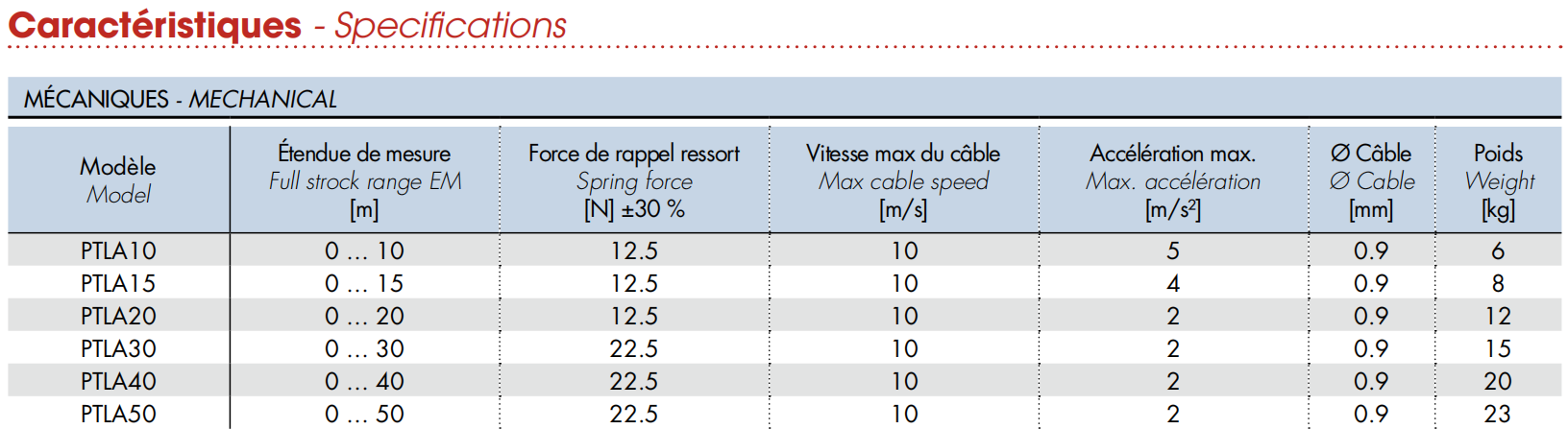

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉绳式位移传感器 | 型号 | PTLA10/PTLA15/PTLA20/PTLA30/PTLA40/PTLA50 |
| 测量范围 | 0-10m / 0-15m / 0-20m / 0-30m / 0-40m / 0-50m | 精度 | 0.1% EM（标准）/ 0.10% EM（可选） |
| 非线性 | ≤±0.15% EM | 重复性 | ±0.05% EM |
| 分辨率 | 理论无限 | 防护等级 | IP65（标准）/ IP67（可选） |
| 工作温度 | -20至+80℃（标准）/ -30至+80℃（可选BT） | 存储温度 | -30至+80℃ |
| 电缆材质 | 不锈钢 | 传感器材质 | 铝合金 |
| 连接方式 | M12连接器 / PVC电缆（可指定长度） | 最大电缆速度 | 10 m/s |
| 最大加速度 | 2-5 m/s²（取决于型号） | 弹簧回拉力 | 12.5N（PTLA10-20）/ 22.5N（PTLA30-50） |
| 电缆直径 | 0.9 mm | 重量 | 6-23 kg（取决于型号） |
| 电位计输出 | 1 kΩ | 电压输出 | 0-5V（供电6.5-27V）/ 0-10V（供电11-27V） |
| 电流输出（2线） | 4-20mA（供电11-27V） | 电流输出（4线） | 4-20mA / 0-20mA（供电11-27V） |
| 最大功耗 | 52mA（电压输出）/ 75mA（电流输出） |

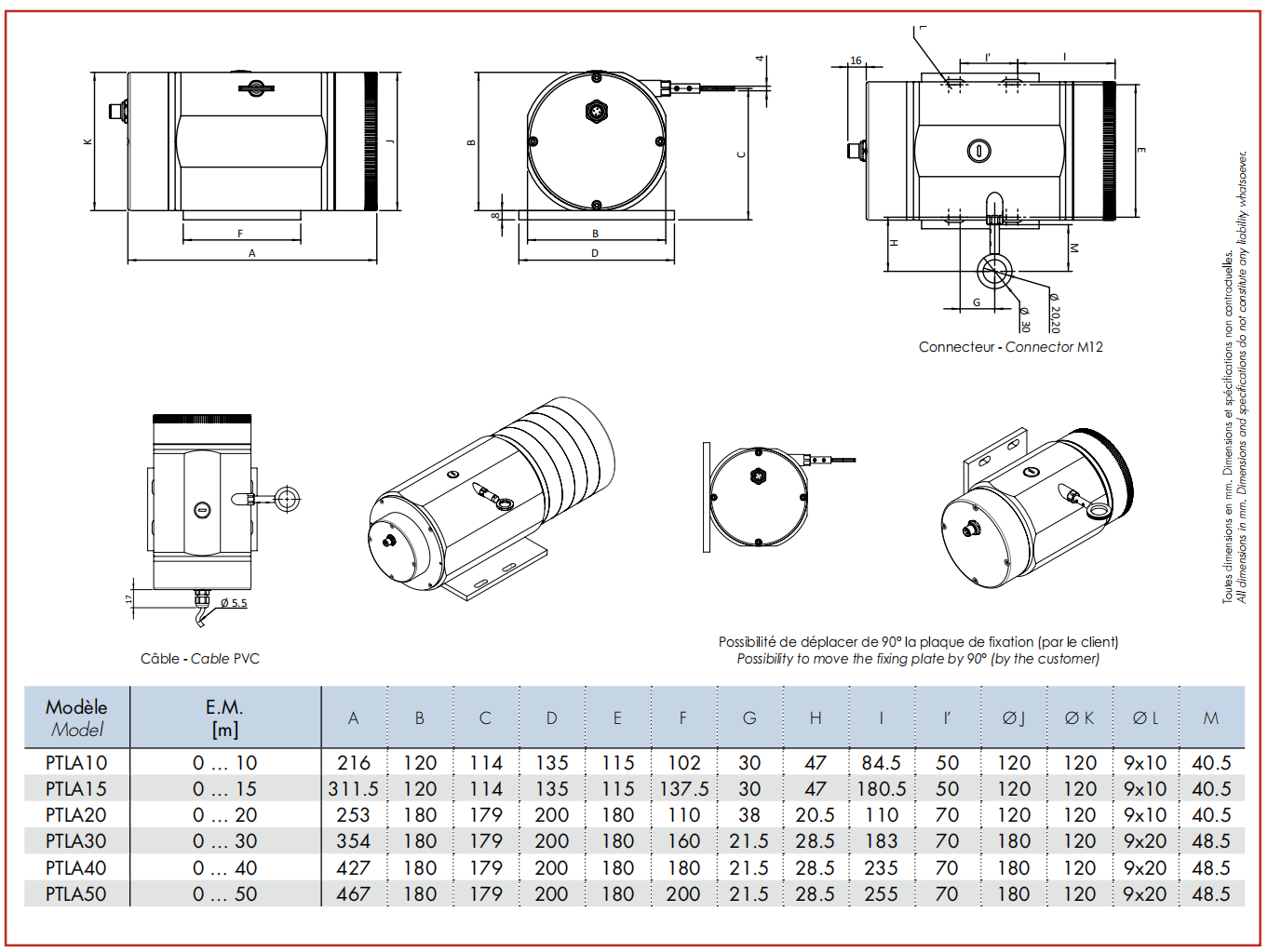

尺寸图
