PTLM 系列 拉绳位移传感器
SCAIME PTLM 系列拉绳位移传感器专配客户编码器，提供 0-10m 至 0-50m 的测量范围，精度高达 0.01%。该系列产品无内置编码器，通过 Oldham 联轴器连接客户自有编码器，分辨率取决于所选编码器。采用铝合金材质外壳，不锈钢电缆，机械安装简单，适用于需要灵活配置编码器的工业自动化、机械制造等领域的位移测量应用。
产品特点
- 专配客户编码器，无内置编码器
- 量程范围：0-10m 至 0-50m（6 个型号）
- 精度高达 0.01%（可选 0.05%）
- 分辨率取决于客户编码器
- 鼓轮周长：300mm/转（PTLM10/15）或 500mm/转（PTLM20-50）
- 配备 Oldham 联轴器，确保精确传动
- 可选适配器法兰：BA6（Ø58 编码器/Ø36 中心/Ø6 轴）、BA10（Ø58/Ø36/Ø10）、BA12（Ø90/Ø80/Ø12）
- 铝合金材质外壳，轻量化设计
- 不锈钢电缆，耐腐蚀耐用
- 机械安装简单，易于集成
- 工作温度：-20 至 +80℃（标准）
- 可选 BT 低温版本：-30 至 +80℃
- 可选阳极氧化处理，增强防护
- 可选 M4 固定方式，不旋转电缆
- 可选吊耳固定，方便安装
- 可选集成电缆刷，保持清洁
- 可选聚酰胺涂层电缆，适合粉尘环境
- 可选排水孔，防止积水
- 可选 BC 加热块，适合潮湿和负温环境
- 可选 PR 滑轮，改变电缆方向
- 可选 VLSM 速度限制器，保护电缆（限 1.5m/s）
- 可选 RC 电缆延长，将传感器远离高温区
- 重复性：±0.01% EM
- 非线性度：≤ ±0.05% EM（可选 ≤ ±0.01%）
- 弹簧拉力：12.5N（PTLM10/15）或 22.5N（PTLM20-50）
- 最大电缆速度：10m/s（PTLM10/15/30）或更低（PTLM20/40/50）
- 最大加速度：5m/s²（PTLM10）至 1m/s²（PTLM40/50）
- 重量：6kg（PTLM10）至 23kg（PTLM50）
- 支持同步法兰编码器或夹紧法兰编码器
- 可混合使用不同附件于同一延长电缆
应用领域
工业自动化位移测量机械制造位置监测液压缸行程检测起重机高度测量门窗开合角度检测机器人关节位置反馈定制化位移测量系统

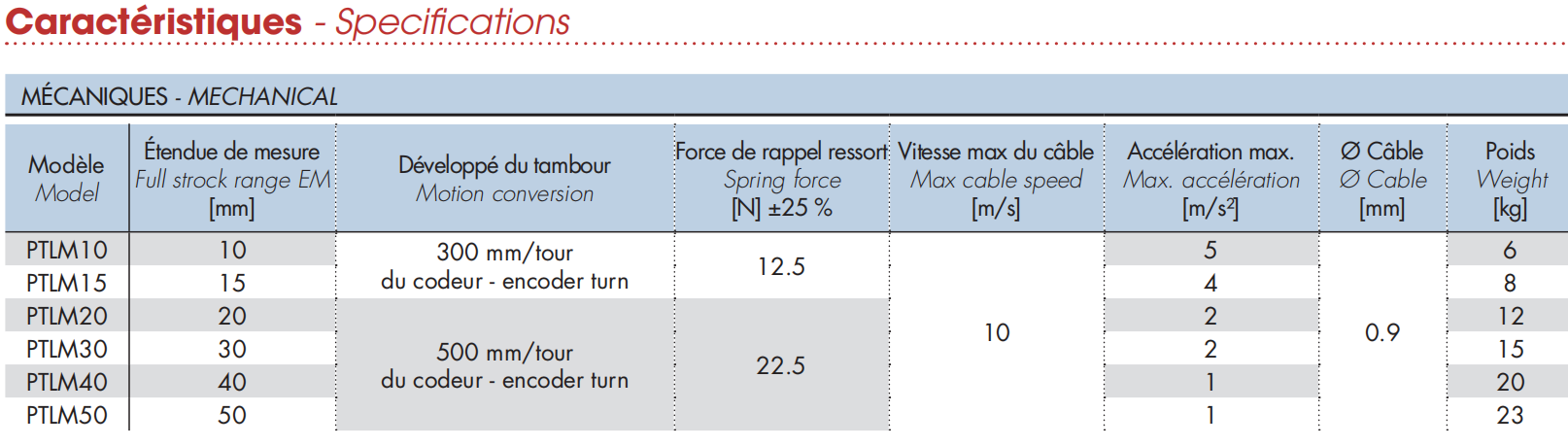

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉绳式位移传感器（专配客户编码器） | 型号 | PTLM10, PTLM15, PTLM20, PTLM30, PTLM40, PTLM50 |
| 量程 | 0-10m, 0-15m, 0-20m, 0-30m, 0-40m, 0-50m | 精度 | 0.01%（可选 0.05%） |
| 分辨率 | 取决于客户编码器 | 非线性度 | ≤ ±0.05% EM（可选 ≤ ±0.01%） |
| 重复性 | ±0.01% EM | 鼓轮周长 | 300mm/转（PTLM10/15）, 500mm/转（PTLM20-50） |
| 弹簧拉力 | 12.5N ±25%（PTLM10/15）, 22.5N ±25%（PTLM20-50） | 最大电缆速度 | 10m/s（PTLM10/15/30）, 4m/s（PTLM15）, 2m/s（PTLM20/30）, 1m/s（PTLM40/50） |
| 最大加速度 | 5m/s²（PTLM10）, 4m/s²（PTLM15）, 2m/s²（PTLM20/30）, 1m/s²（PTLM40/50） | 电缆直径 | 0.9mm |
| 电缆材质 | 不锈钢 | 传感器材质 | 铝合金 |
| 工作温度 | -20 至 +80℃（标准） | 存储温度 | -30 至 +80℃ |
| BT 低温版本 | -30 至 +80℃ | 防护等级 | 未指定 |
| 重量 | 6kg（PTLM10）, 8kg（PTLM15）, 12kg（PTLM20）, 15kg（PTLM30）, 20kg（PTLM40）, 23kg（PTLM50） | 机械连接 | Oldham 联轴器（标配） |
| 适配器选项 | BA6（Ø58 编码器/Ø36 中心/Ø6 轴）, BA10（Ø58/Ø36/Ø10）, BA12（Ø90/Ø80/Ø12） | 可选配件 | 阳极氧化、M4 固定、吊耳、电缆刷、聚酰胺涂层电缆、排水孔、BT 低温、BC 加热块、PR 滑轮、VLSM 速度限制、RC 电缆延长 |
| 特点 | 专配客户编码器、高精度、灵活配置、多种适配器选项 |

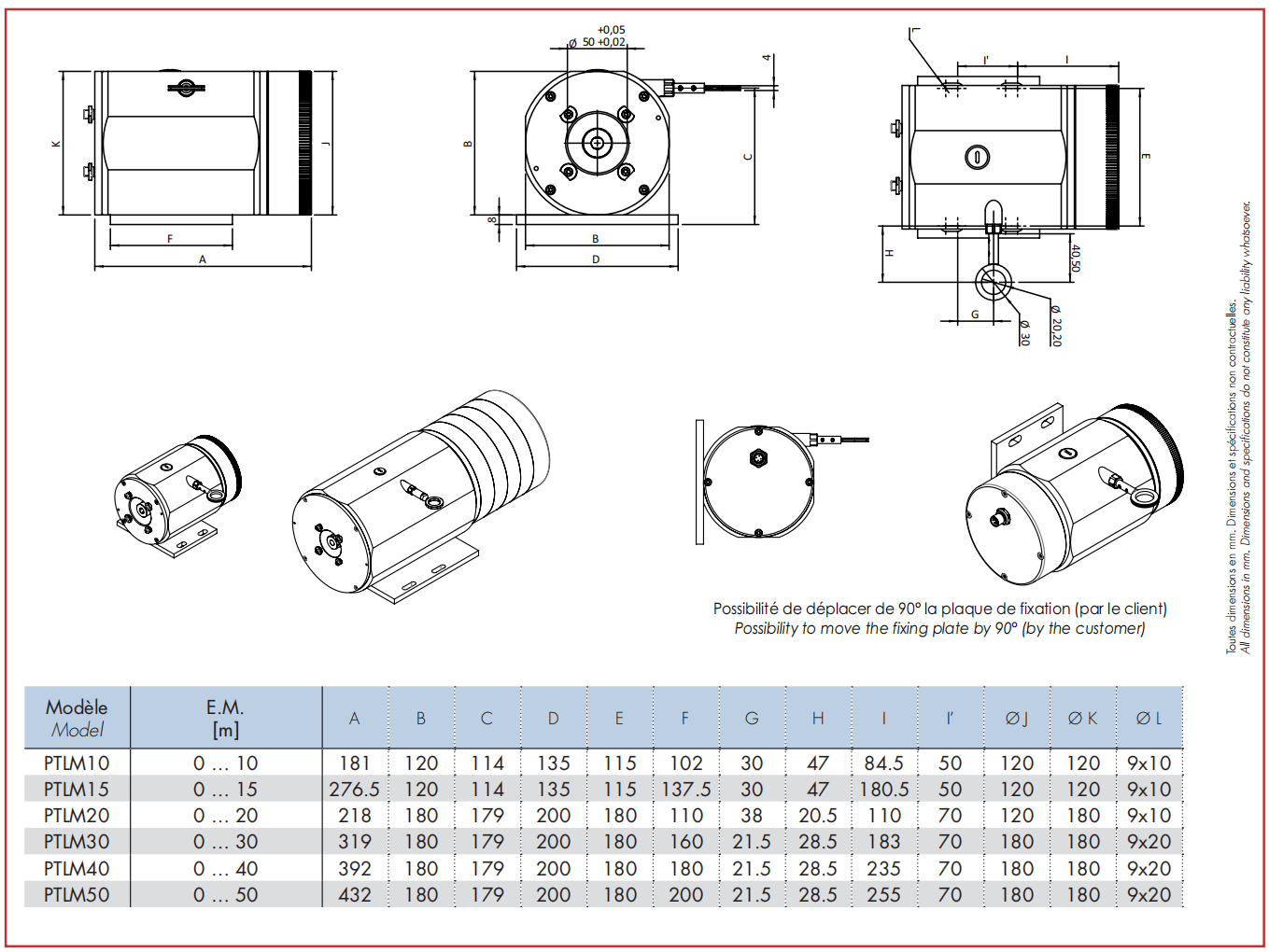

尺寸图
