IM-I/-IF
IM-I/-IF 脉冲输入显示器
SCAIME IM-I/-IF 是一款 6 位可编程脉冲输入显示器，具有宽输入信号范围，可与任何输出脉冲的传感器配合使用，如位移传感器、扭矩传感器和流量计。支持 TTL、PNP 或 NPN 信号输入，电压电平可配置。提供计数模式（位移/角度显示）和速率模式（速度显示）。两个输入口支持正交模式，可将传感器分辨率提高 4 倍。可通过 RS485 连接到 IM-R 系列中继显示器。前面板按钮和数字输入均可编程配置。可选配模拟输出、RS485 串行链路和设定点（继电器）。
产品特点
- 6 位可编程投影显示，字段高度 14mm，红色 LED
- TTL、PNP 或 NPN 信号输入，电压电平可配置
- 供电电源 80...250 VAC/VDC，功耗 < 8W
- 可调节传感器激励电压 5...24 VDC，最大功率 1.2W
- 计数模式：位移传感器位移显示或扭矩计角度显示
- 速率模式：扭矩传感器速度显示
- 双输入口支持正交模式，分辨率提高 4 倍
- 可通过 RS485 连接到 IM-R 系列中继显示器
- 前面板按钮和数字输入可编程配置
- 可选模拟输出（±10V、0/4...20mA）、RS485 串行链路和设定点（继电器）
- 数字滤波功能，不同信号滤波频率可选
- 测量单位可显示为 2 位数字
- 键盘锁功能，防止误操作
- 最大值和最小值检测与重置
- 可调测量时间，PC 上设置和保存参数
- 精度 ±0.01%，防护等级 IP64（前面板）
- 工作温度 -20...+60°C，极限温度 -20...+85°C
应用领域
位移传感器位移/速度显示扭矩传感器角度/速度显示流量计流量/流速显示旋转编码器计数工业自动化控制测试与测量系统
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 脉冲输入显示器 | 供电电源 | 80...250 VAC/VDC |
| 功耗 | < 8W | 传感器激励电压 | 5...24 VDC（可调） |
| 最大传感器激励功率 | 1.2W | 传感器连接 | 可拆卸螺钉接线板 |
| 信号输入电压 | 0...30V | LED 显示 | -99999...999999 |
| 字段高度 | 14mm（14 段） | 显示颜色 | 红色 |
| 精度 | ±0.01% | 防护等级（前面板） | IP64 |
| 工作温度范围 | -20...+60°C | 极限温度范围 | -20...+85°C |
| IM-I 单信号频率 | 0.1Hz...50kHz | IM-I 正交速率模式 | 0.1Hz...20kHz |
| IM-I 正交计数器模式 | 0.1Hz...10kHz | IM-I 基准时间 | 0.5...10 秒 |
| IM-IF 单信号频率 | 0.002Hz...1MHz | IM-IF 正交速率模式 | 0.002Hz...500kHz |
| IM-IF 正交计数器模式 | 0.002Hz...500kHz | IM-IF 基准时间 | 0.05...600 秒 |
| IM-IF 数字输入 | 3 个 | 模拟输出（选项） | ±10V、0/4...20mA |
| 模拟输出响应时间 | < 1ms | IM-I 继电器输出 | 2 个 A 型 + 2 个 C 型 |
| IM-IF 继电器输出 | 2 个 A 型 | 继电器开关能力 | 240 VAC/30 VDC；3A |
| RS485 格式 | 8-n-1，半双工 | RS485 波特率 | 600...230400 bauds |
| RS485 协议 | Modbus RTU | 最大可连接显示器数量 | 32 个 |

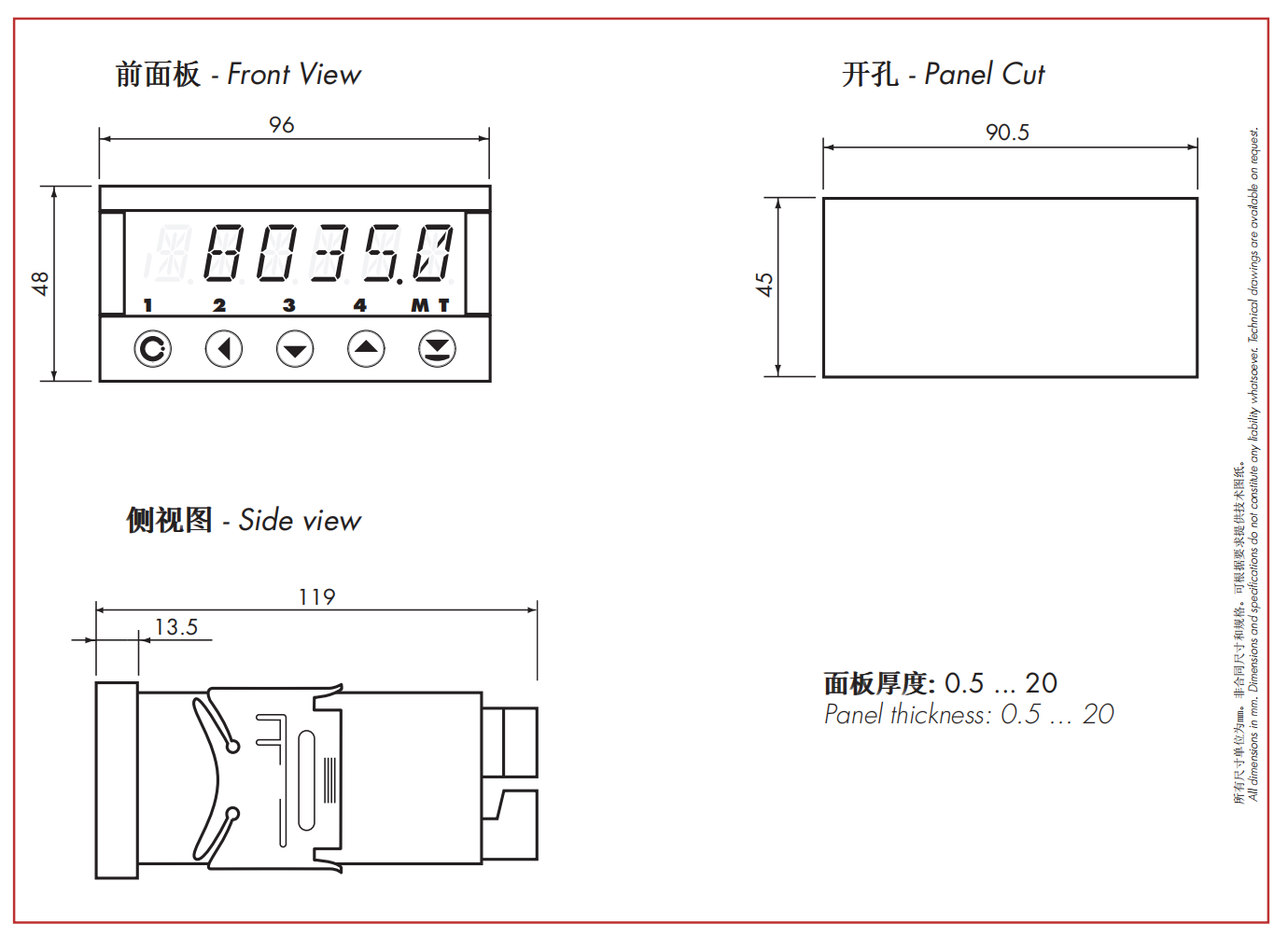

尺寸图
