IM-IP
IM-IP 模拟传感器显示器
SCAIME IM-IP 是一款 6 位可编程投影显示器，具有宽输入信号振幅，可与所有模拟传感器配合使用，如力传感器、扭矩传感器、位移传感器和压力传感器。支持 ±10V 电压或 0-20mA 电流输入，也可连接双线电流环路传感器或三线传感器（+电源、-电源、+信号）。通过后面板电位器提供 5 至 24VDC 可调传感器激励电压（默认 24VDC）。测量速率可在每秒 0.1 至 100 次之间设置，适用于慢速或快速操作。可存储最大值和最小值，精度高，具有极高的信号过滤能力。可通过 RS485 连接到 IM-R 系列中继器。前面板按钮和 3 个数字输入均可编程配置。可选配模拟输出、RS485 串行接口和 4 个设定点（继电器），支持窗口操作模式及继电器激活前独立可调最小时间。
产品特点
- 6 位可编程投影显示，字段高度 14mm，红色 LED
- 支持 ±10V 电压或 0-20mA 电流输入
- 供电电源 80...250 VAC/VDC 版本或 10...30 VAC/VDC 版本
- 功耗 < 8W
- 可调节传感器激励电压 5...24 VDC，最大功率 1.2W
- 支持双线电流环路传感器或三线传感器连接
- 测量速率 0.1...100 次/秒，适用于慢速或快速操作
- 3 种数字滤波方式可选
- 分辨率可选：0.001、0.002、0.005、0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20、50、100
- 精度 ±0.01%
- 可存储最大值和最小值
- 键盘锁定功能，防止误操作
- 测量单位可显示为 2 位数字
- 3 个数字输入用于功能控制
- 前面板按键可编程
- 可选模拟输出（±10V、0/4...20mA），响应时间 < 1ms
- 可选 RS485 串行链路（Modbus RTU 协议）
- 可选 4 个设定点（继电器）：2 个 A 型 + 2 个 C 型
- 继电器开关能力 240 VAC/30 VDC；3A
- 支持窗口操作模式及继电器激活前独立可调最小时间
- 防护等级 IP64（前面板）
- 工作温度 -20...+60°C，极限温度 -20...+85°C
- 可在 PC 上设置和保存参数
应用领域
力传感器显示扭矩传感器显示位移传感器显示压力传感器显示工业自动化控制测试与测量系统
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 模拟传感器显示器 | 供电电源（标准版） | 80...250 VAC/VDC |
| 供电电源（选配） | 10...30 VAC/VDC | 功耗 | < 8W |
| 传感器激励电压 | 5...24 VDC（可调） | 最大传感器激励功率 | 1.2W |
| 传感器连接 | 插入式螺钉接线板 | 输入范围 | ±10V 或 0/20mA |
| LED 显示 | -99999...999999 | 字段高度 | 14mm（14 段） |
| 显示颜色 | 红色 | 测量速率 | 0.1...100 次/秒 |
| 数字输入 | 3 个 | 分辨率选项 | 0.001、0.002、0.005、0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20、50、100 |
| 精度 | ±0.01% | 防护等级（前面板） | IP64 |
| 工作温度范围 | -20...+60°C | 极限温度范围 | -20...+85°C |
| 模拟输出（选项） | ±10V、0/4...20mA | 模拟输出响应时间 | < 1ms |
| 继电器输出 | 2 个 A 型 + 2 个 C 型 | 继电器开关能力 | 240 VAC/30 VDC；3A |
| RS485 格式 | 8-n-1，半双工 | RS485 波特率 | 600...230400 bauds |
| RS485 协议 | Modbus RTU | 最大可连接显示器数量 | 32 个 |
| Profibus DP 总线 | 9.6...12000 Mbps |

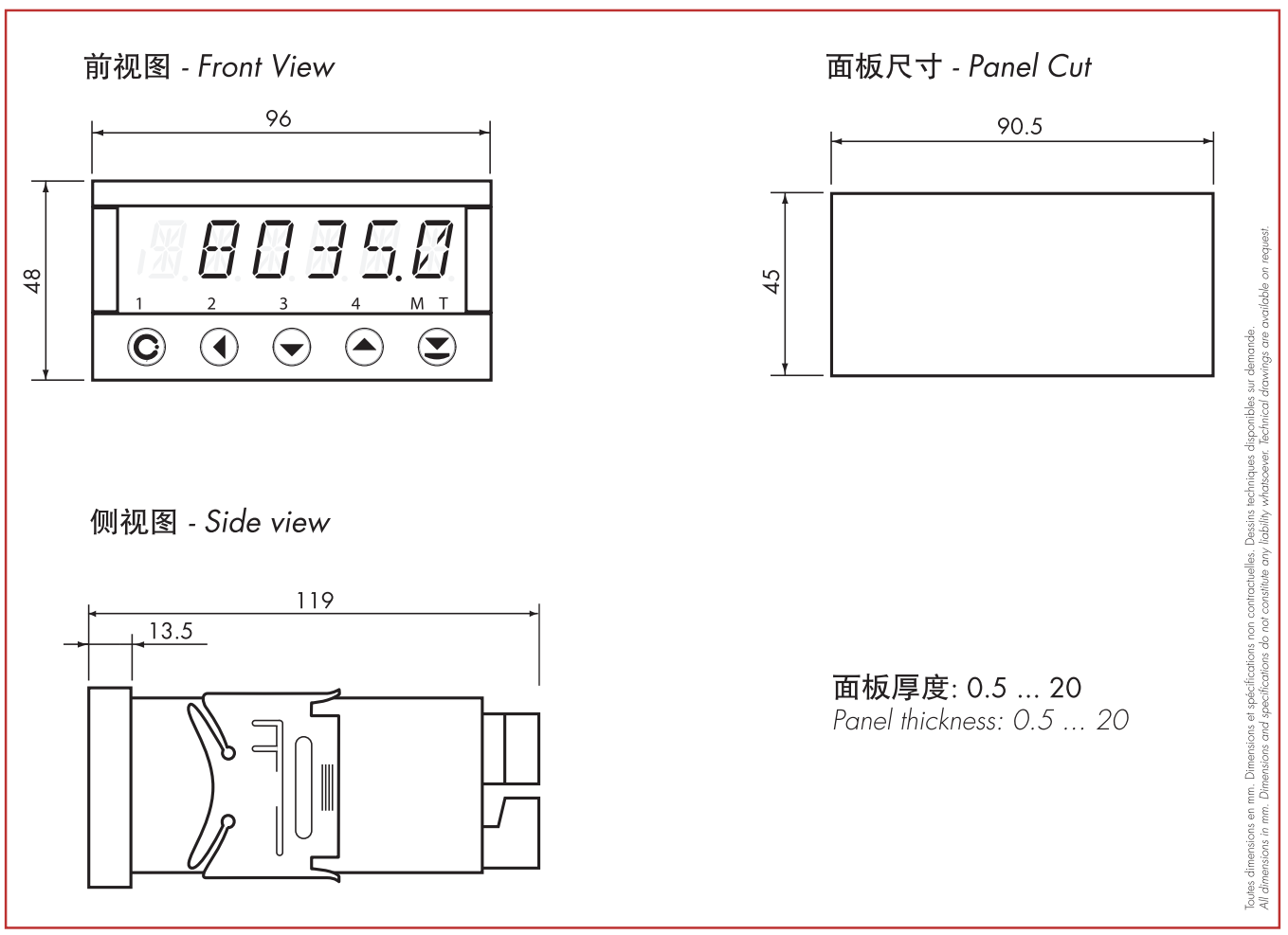

尺寸图
