PTSM 系列 拉绳位移传感器
SCAIME PTSM 系列拉绳位移传感器专为配合客户编码器使用而设计，测量范围可达 6m，精度高达 0.01%。采用不锈钢电缆，机械安装简单，支持多种编码器接口（Ø58/Ø90），提供完整的阳极氧化处理选项。适用于需要高精度位移测量的工业自动化、机械制造等领域。
产品特点
- 配合客户编码器使用
- 测量范围 ≤ 6m
- 机械安装简单
- 精度 0.01%
- 不锈钢电缆材质
- 铝合金传感器主体
- 弹簧外壳：玻璃纤维填充 PA66
- 支持 Ø58/Ø90 编码器接口
- Oldham 联轴器标配
- 工作温度 -20...+80°C
- 存储温度 -30...+80°C
- 非线性 ≤ ±0.05% EM
- 可选 ±0.01% 高精度
- 重复性 ±0.01% EM
- 分辨率取决于编码器
- 最大电缆速度 5-10 m/s
- 最大加速度 5-8 m/s²
- 弹簧回拉力 10-15N
- 电缆直径 0.6mm
- 重量 1.5-3kg（取决于型号）
- 可选完整阳极氧化处理
- 可选 M4 电缆固定
- 可选吊耳电缆固定
- 可选集成电缆刷
- 可选聚酰胺涂层电缆（防尘环境）
- 可选排水孔
- 可选低温工作版本 BT（-30/+80°C）
- 可选加热块 BC（潮湿环境和负温）
- 可选集成转向滑轮 PR
- 可选不锈钢材质 PR（303/304）
- 可选磁性电缆固定 A32
- 可选眼环固定
- 法国原装进口
- 专业技术支持
应用领域
工业自动化机械制造位移测量位置反馈精密控制测试设备

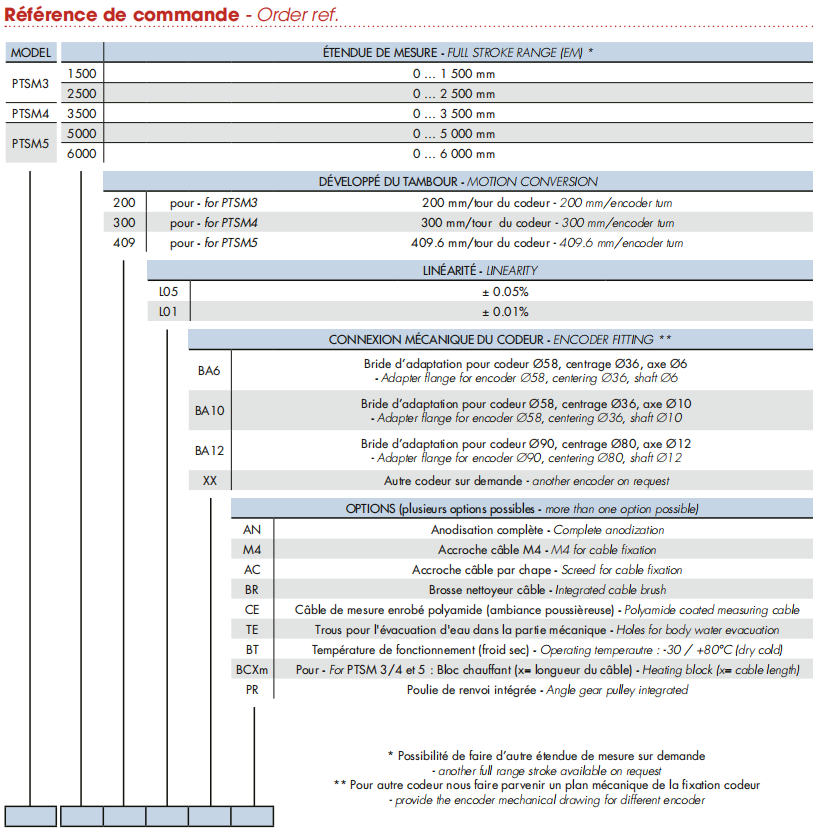

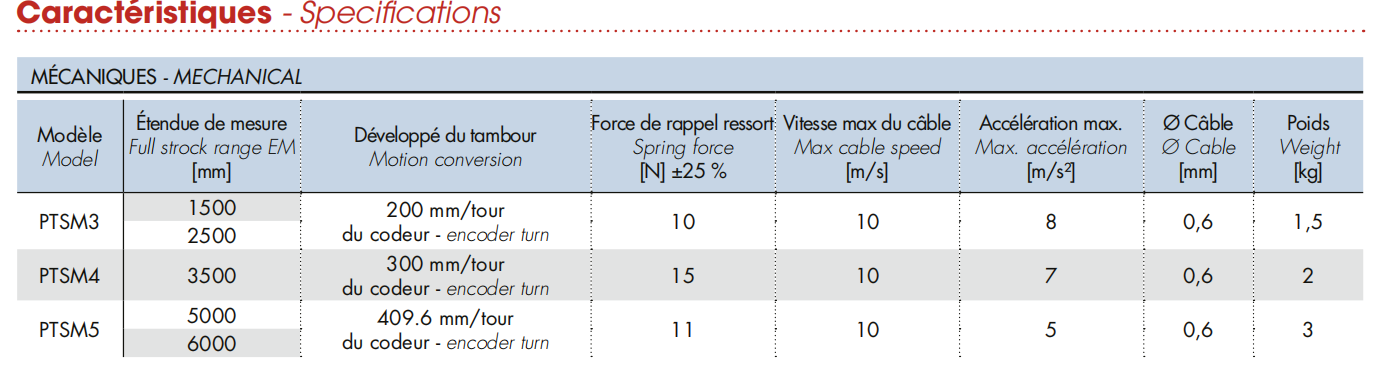

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 型号 | PTSM3 / PTSM4 / PTSM5 | 测量范围 | PTSM3: 1500mm, PTSM4: 2500/3500mm, PTSM5: 5000/6000mm |
| 滚筒展开 | PTSM3: 200mm/转, PTSM4: 300mm/转, PTSM5: 409.6mm/转 | 弹簧回拉力 | PTSM3: 10N, PTSM4: 15N, PTSM5: 11N (±25%) |
| 最大电缆速度 | PTSM3: 10m/s, PTSM4: 10m/s, PTSM5: 10m/s | 最大加速度 | PTSM3: 8m/s², PTSM4: 7m/s², PTSM5: 5m/s² |
| 电缆直径 | 0.6mm | 重量 | PTSM3: 1.5kg, PTSM4: 2kg, PTSM5: 3kg |
| 非线性 | ≤ ±0.05% EM（可选 ±0.01%） | 重复性 | ±0.01% EM |
| 分辨率 | 取决于编码器 | 防护等级 | 标准配置 |
| 工作温度 | -20...+80°C | 存储温度 | -30...+80°C |
| 电缆材质 | 不锈钢 | 传感器材质 | 铝合金 |
| 弹簧外壳 | 玻璃纤维填充 PA66 | 编码器接口 | BA6 (Ø58, 轴Ø6), BA10 (Ø58, 轴Ø10), BA12 (Ø90, 轴Ø12) |
| 联轴器 | Oldham 联轴器（标配） | 质保 | 2 年 |

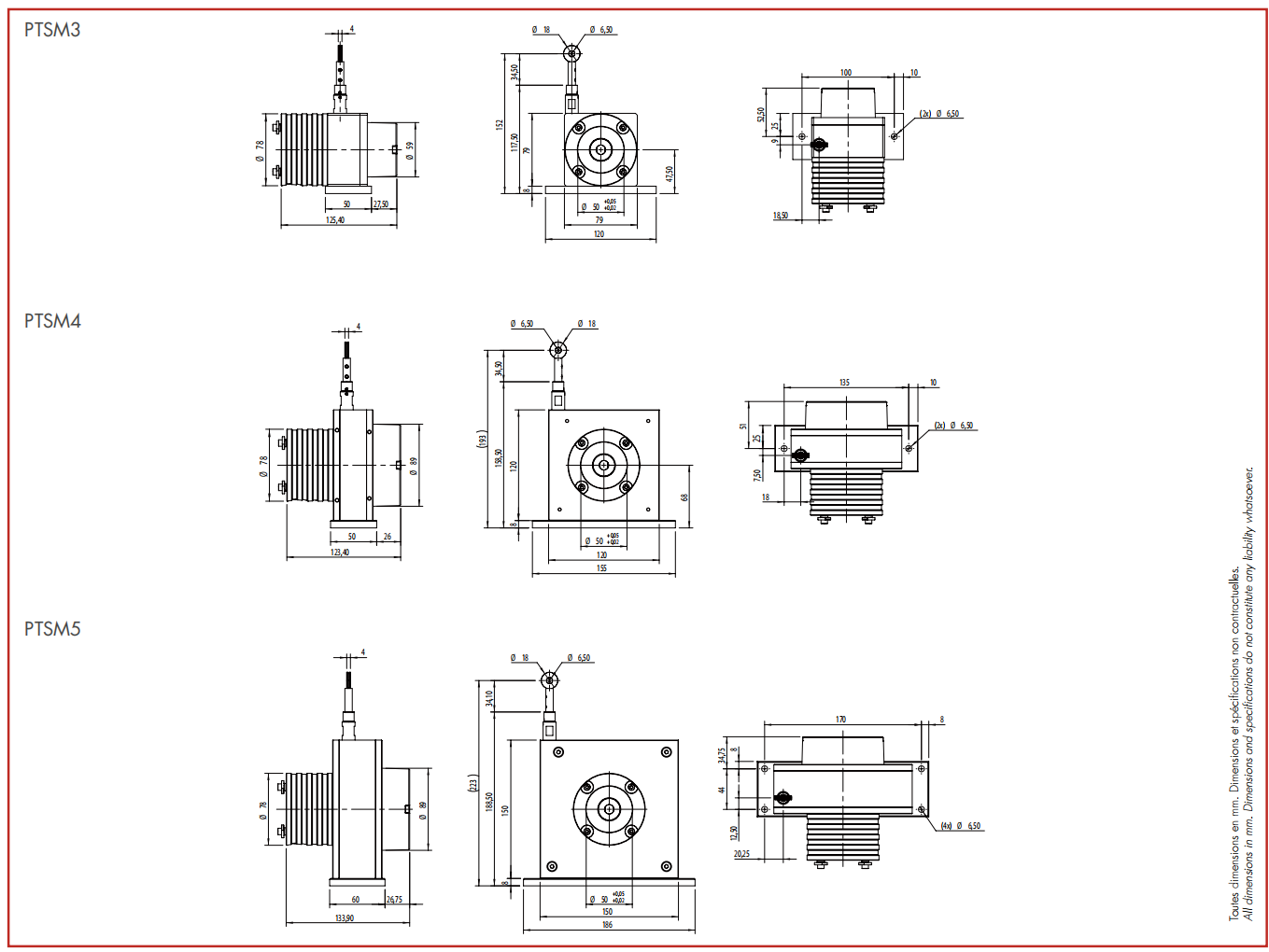

尺寸图
