PTSC2
PTSC2 系列 拉绳位移传感器
SCAIME PTSC2 系列拉绳位移传感器采用电位计输出方式，测量范围 750mm，提供 1kΩ 或 10kΩ 输出选项，线性度 ±0.25%（可选 ±0.15%）。安装简单，占用空间小，经济实用。采用铝合金主体和 316L 不锈钢电缆，IP50 防护等级，适用于需要成本效益的位移测量应用。
产品特点
- 测量范围 750mm
- 电位计输出 1kΩ 或 10kΩ
- 线性度 ±0.25%（可选 ±0.15%）
- 安装简单
- 占用空间小
- 经济实用
- 铝合金主体（RoHS）
- 316L 不锈钢测量电缆
- 电缆直径 0.45mm
- 精密电位计检测元件
- 焊接端子连接
- 理论无限分辨率
- IP50 防护等级
- 最大移动速度 10m/s
- 最大加速度 40m/s²（电缆变形前）
- 重量约 90g
- 工作温度 -20...+80°C
- 存储温度 -30...+80°C
- 弹簧回拉力 起始 2.00N / 结束 2.80N
- 最大参考电压 32Vdc（1kΩ时）
- 温度漂移 ±50ppm/°C
- 必须作为分压器接线
- 操作系统输入电阻 > 10MΩ
- 4种固定方式可选
- 法国原装进口
- 专业技术支持
应用领域
工业自动化位移测量位置反馈成本控制应用一般工业测量

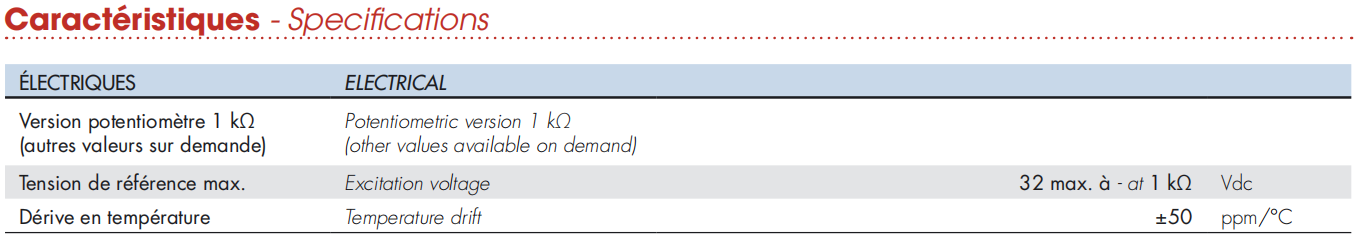

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 型号 | PTSC2 | 测量范围 | 750mm |
| 输出信号 | 1kΩ 或 10kΩ（其他值可定制） | 分辨率 | 无限（取决于操作系统） |
| 材质 | 铝合金主体（RoHS） | 电缆 | 316L 不锈钢测量电缆 |
| 电缆直径 | 0.45mm | 检测元件 | 精密电位计 |
| 连接方式 | 焊接端子（电位计） | 线性度 | ±0.25% EM（可选 ±0.15% EM） |
| 防护等级 | IP50 | 最大移动速度 | 10m/s |
| 最大加速度 | 40m/s²（电缆变形前） | 重量 | 约 90g |
| 工作温度 | -20...+80°C | 存储温度 | -30...+80°C |
| 弹簧回拉力 | 起始 2.00N / 结束 2.80N | 最大参考电压 | 32Vdc（1kΩ时） |
| 温度漂移 | ±50ppm/°C | 接线要求 | 必须作为分压器接线，不可作为变阻器 |

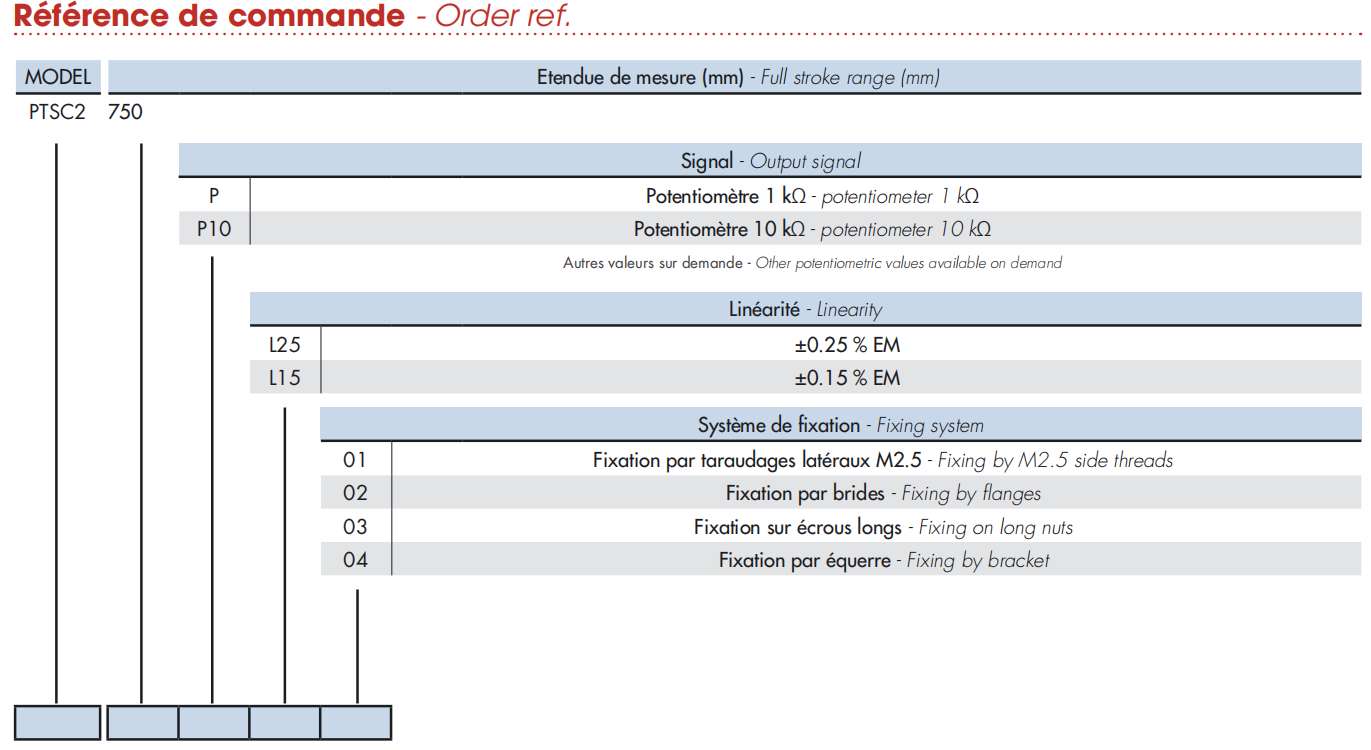

| 输入电阻要求 | > 10MΩ | 固定方式 | 01: M2.5 侧螺纹固定, 02: 法兰固定, 03: 长螺母固定, 04: 支架固定 |
| 质保 | 2 年 |

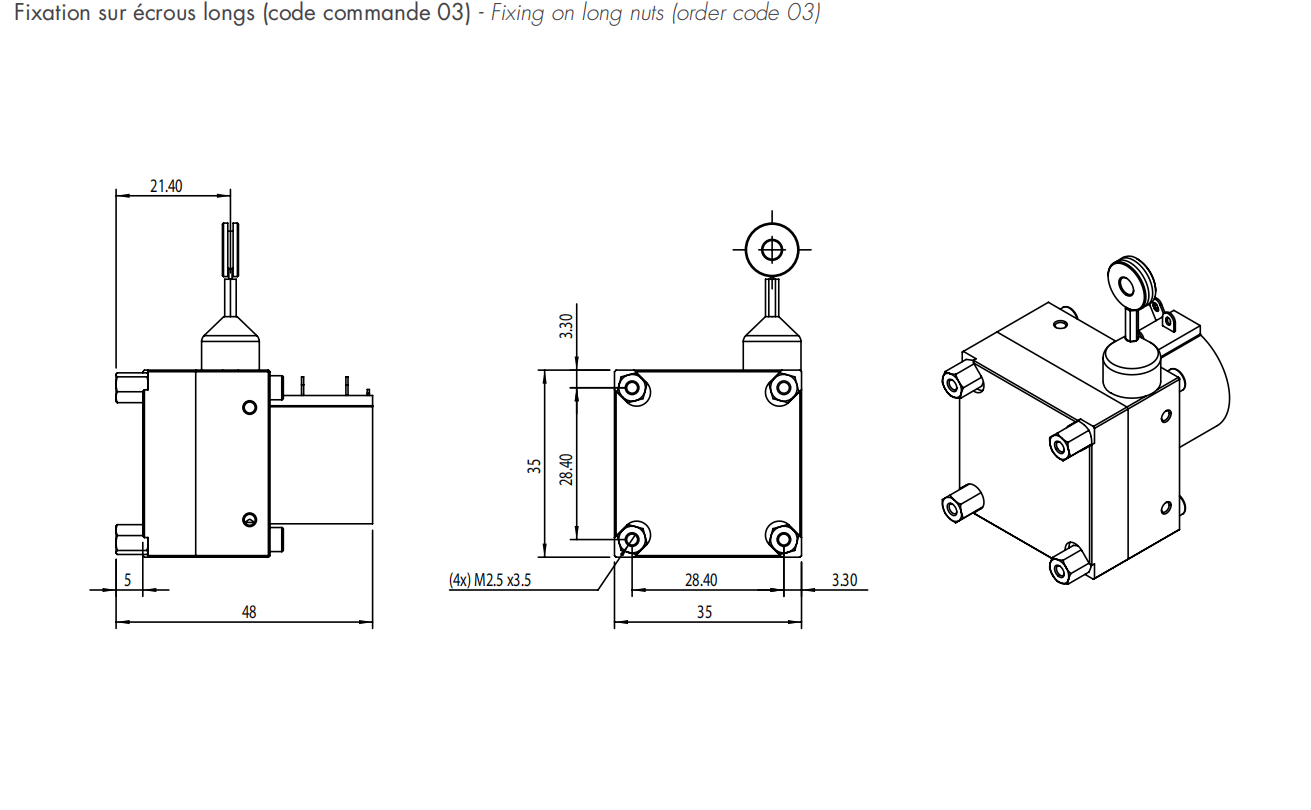

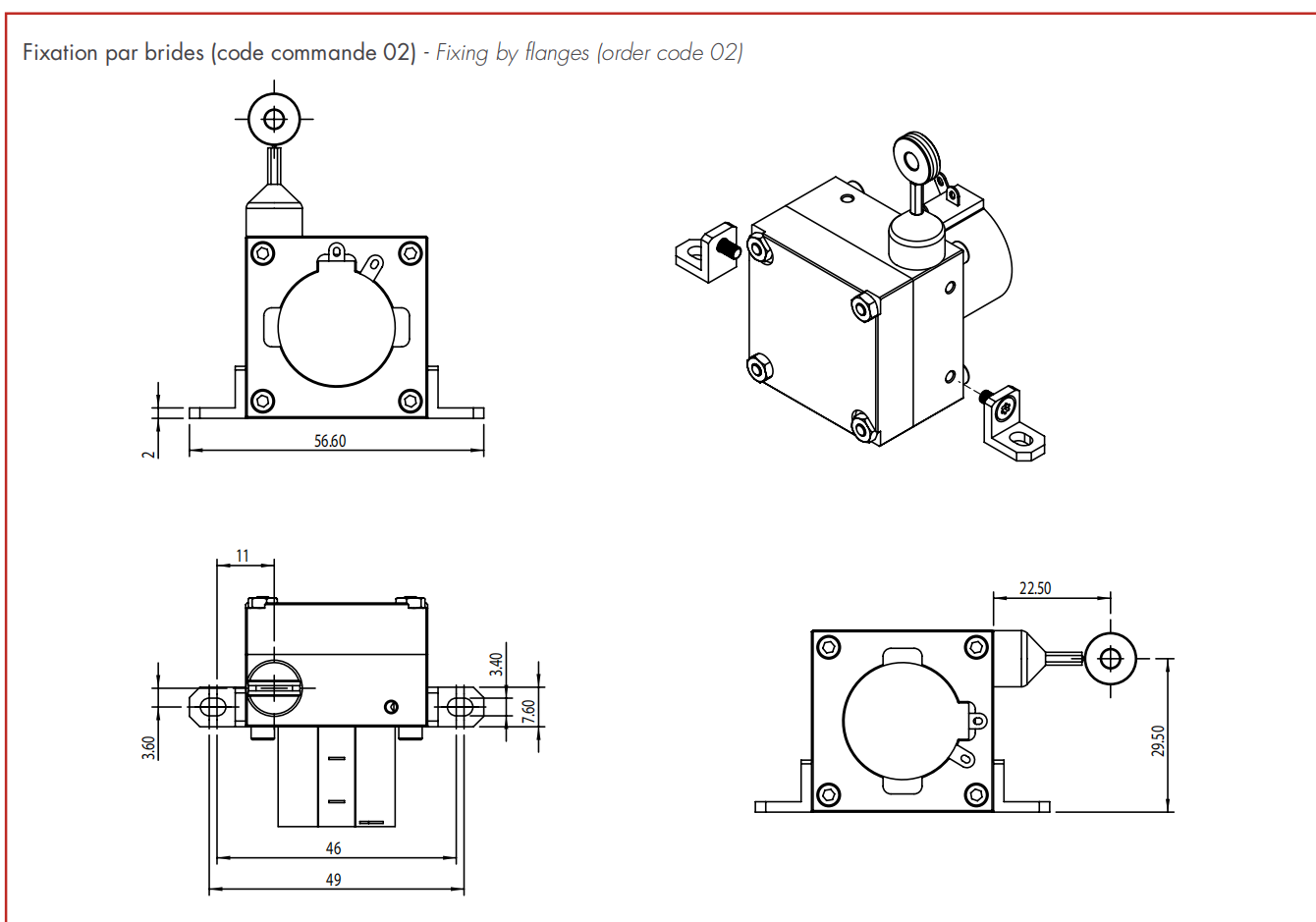

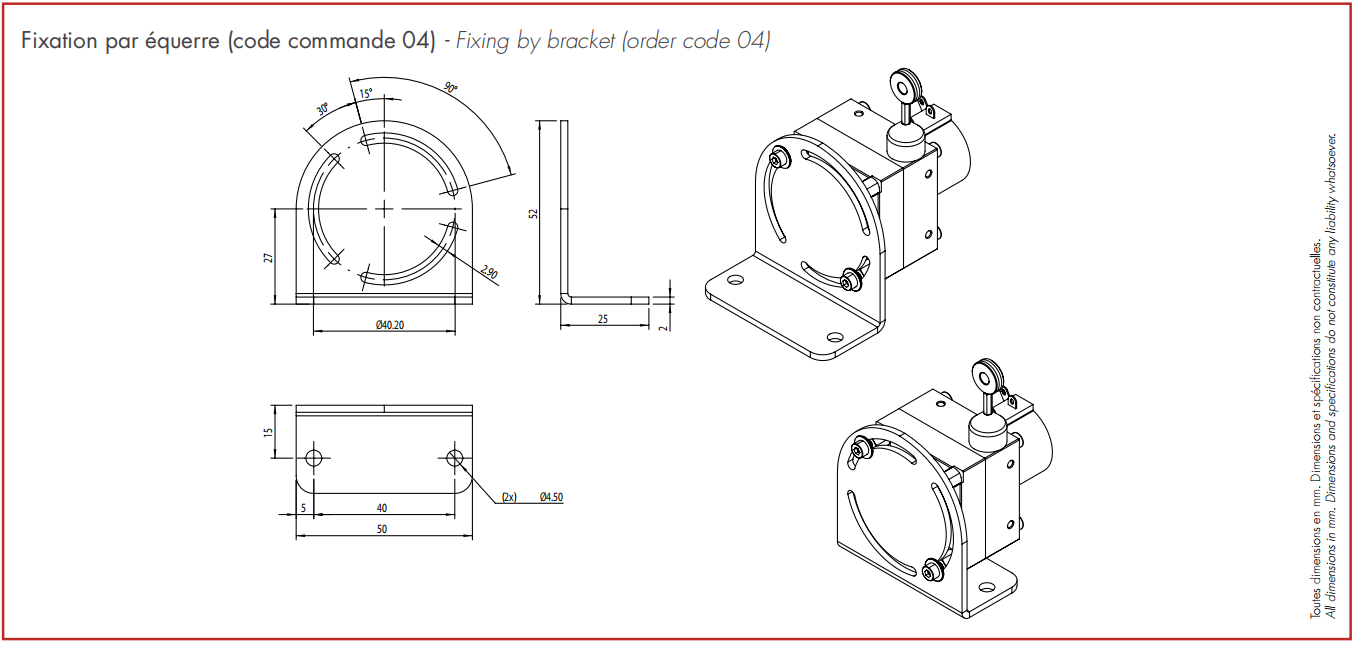

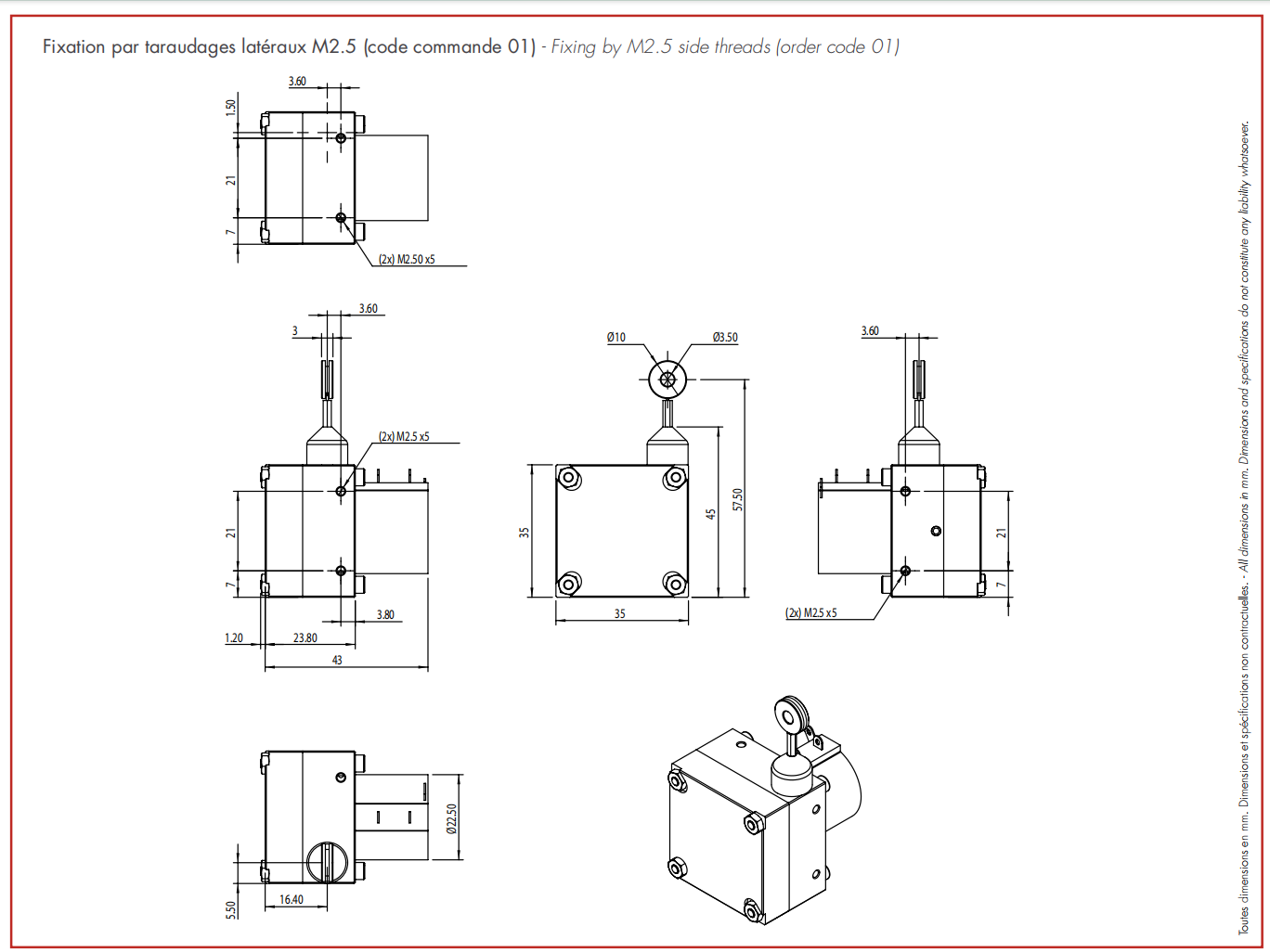

尺寸图
