MTRS
MTRS 测力传感器
MTRS 系列不锈钢测力传感器，量程覆盖 0...5 t 至 0...50 t（0...50 kN 至 0...500 kN），采用不锈钢结构制造，防护等级 IP65，安全系数高达 300%。专为起重机和起重设备载荷测量设计，提供可靠的力和重量监测解决方案。
产品特点
- 不锈钢结构，耐腐蚀性强
- 防护等级 IP65，适应恶劣环境
- 高安全系数 300%，过载能力强
- 专为起重机和起重设备设计
- 量程覆盖 0...5 t 至 0...50 t（0...50 kN 至 0...500 kN）
- 满量程信号 1 mV/V ±2%
- 综合误差 < ±0.15%FS
- 电阻（输入/输出）350 Ω ±20
- 温度补偿范围 -10...+50°C
- 工作温度范围 -20...+70°C
- 灵敏度温漂 ±0.005% Cn/°C
- 零点温漂 ±0.005% Cn/°C
- 绝缘电阻 > 2×10⁹ Ω
- 供电电压 2...15 Vcc
- 最大供电电压 15 Vcc
- 极限负载 130% Cn
- 终极负载 150% Cn
- 偏转 > 300% Cn
- 重复性 ±0.05% Cn
- 迟滞 ±0.2% Cn
- 线性误差 ±0.15% Cn
- 5m 电缆标准配置
- 可选特殊尺寸定制
- 可选连接器输出
- 质保 1 年
应用领域
起重机载荷测量起重设备吊装作业工业称重拉力测试
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉压测力传感器 | 量程 | 5 t (50 kN), 10 t (100 kN), 20 t (200 kN), 50 t (500 kN) |
| 材质 | 不锈钢 | 防护等级 | IP65 |
| 满量程信号 | 1 mV/V ±2% | 综合误差 | < ±0.15% FS |
| 电阻(输入/输出) | 350 Ω ±20 | 温度补偿范围 | -10...+50°C |
| 工作温度范围 | -20...+70°C | 灵敏度温漂 | ±0.005% Cn/°C |
| 零点温漂 | ±0.005% Cn/°C | 绝缘电阻 | > 2×10⁹ Ω |
| 供电电压 | 2...15 Vcc | 最大供电电压 | 15 Vcc |
| 极限负载 | 130% Cn | 终极负载 | 150% Cn |
| 偏转 | > 300% Cn | 重复性 | ±0.05% Cn |
| 迟滞 | ±0.2% Cn | 线性误差 | ±0.15% Cn |
| 安全系数 | 300% | 电缆规格 | 5m 标准电缆 |
| 接线颜色 | +Excit.:红 | +Sign.:绿 | -Sign.:白 | -Excit.:黑 | Sens+:蓝 | Sens-:棕 | 可选选项 | 特殊尺寸定制、连接器输出 |
| 质保 | 1 年 |

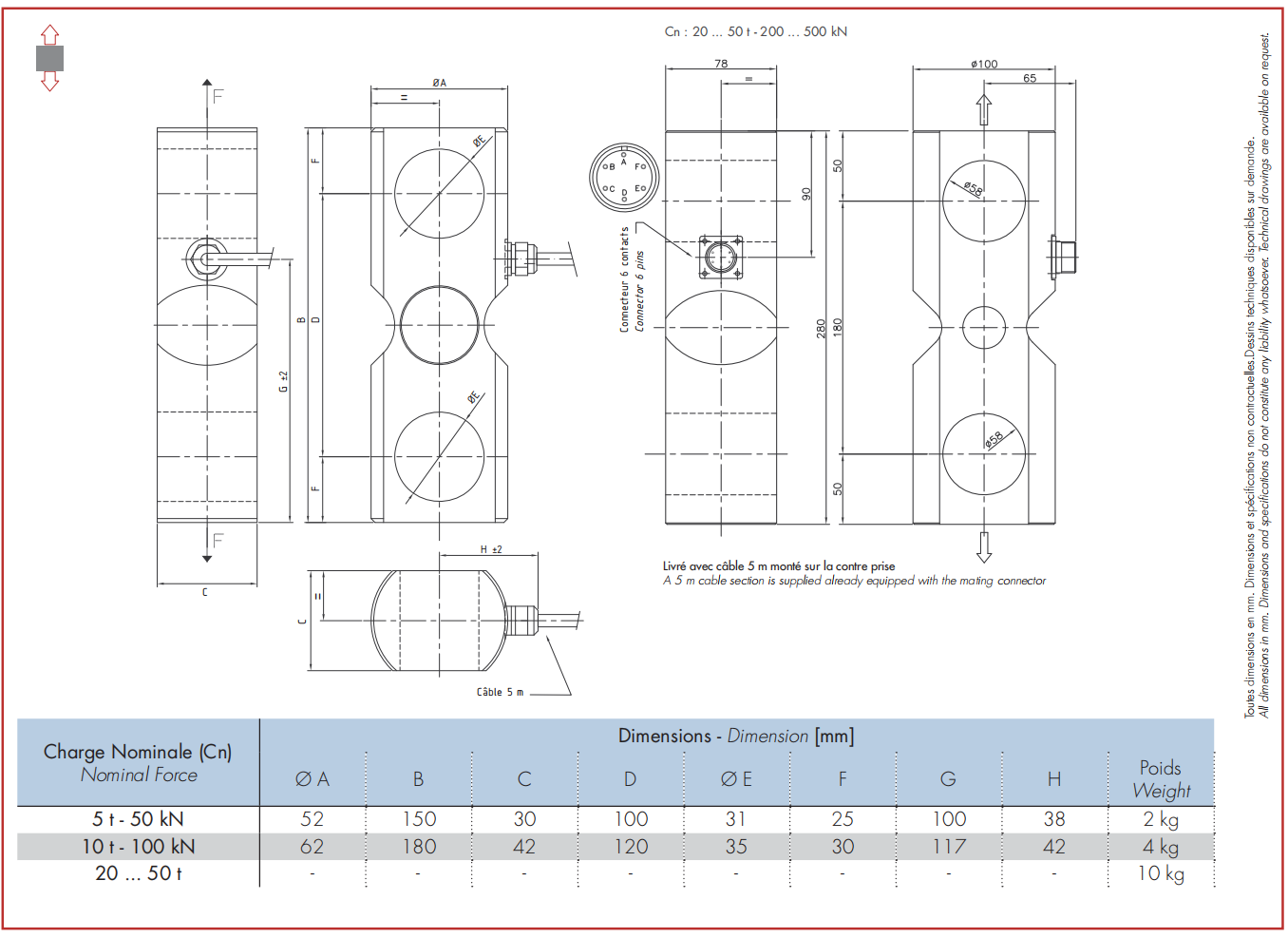

尺寸图
