M12-ML12
M12-ML12 测力传感器
M12-ML12 系列不锈钢测力传感器，量程覆盖 1 kN 至 2000 kN，采用不锈钢结构制造，防护等级 IP65 或 IP67（可选）。M12 版本精度 ≤ ±0.15% Cn，ML12 版本精度 ≤ ±0.3% Cn。专为工业称重、力测量和测试应用设计，提供可靠的力和重量监测解决方案。支持 ATEX 防爆认证和 SIL 安全完整性等级选项。
产品特点
- 不锈钢结构，耐腐蚀性强
- 防护等级 IP65 或 IP67（可选）
- M12 精度 ≤ ±0.15% Cn，ML12 精度 ≤ ±0.3% Cn
- 量程覆盖 1 kN 至 2000 kN
- 满量程信号 2.00 mV/V ±0.2%
- 桥路阻抗 700 Ω ±20
- 绝缘电阻 > 5×10⁹ Ω
- 温度补偿范围 -10...+50°C
- 工作温度范围 -20...+70°C
- 灵敏度温漂 ≤ ±0.005% Cn/°C
- 零点温漂 ≤ ±0.005% Cn/°C
- 供电电压 2...12 Vcc
- 最大供电电压 15 Vcc
- 极限负载 150% Cn
- 终极负载 > 300% Cn
- 重复性 ±0.05% Cn
- 迟滞 ±0.08% Cn
- 偏转 ≤ 0.4 mm
- 5m 电缆标准配置（6 芯）
- 可选 ATEX 防爆认证（II 1G Ex ia IIC T6/T5/T4 Ga）
- 可选 SIL 安全完整性等级
- 可选连接器输出
- 可选模拟量输出（4...20 mA, 0...10 V）
- 可选 MD1 载荷按钮
- 可选特殊尺寸定制
- 可选非螺纹中心孔 TL
- 可选特定电缆长度
- 质保 1 年
应用领域
工业称重力测量测试应用过程控制材料测试
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 拉压测力传感器 | 量程 | 1, 2, 5, 10, 20, 50, 100, 200, 300, 600, 1000, 1500, 2000 kN |
| 材质 | 不锈钢 | 防护等级 | IP65 或 IP67（可选） |
| 满量程信号 | 2.00 mV/V ±0.2% | 桥路阻抗 | 700 Ω ±20 |
| 绝缘电阻 | > 5×10 Ω | 温度补偿范围 | -10...+50°C |
| 工作温度范围 | -20...+70°C | 灵敏度温漂 | ≤ ±0.005% Cn/°C |
| 零点温漂 | ≤ ±0.005% Cn/°C | 供电电压 | 2...12 Vcc |
| 最大供电电压 | 15 Vcc | 极限负载 | 150% Cn |
| 终极负载 | > 300% Cn | 偏转 | ≤ 0.4 mm |
| 重复性 | ±0.05% Cn | 迟滞 | ±0.08% Cn |
| 线性误差 | M12 ≤ ±0.15% Cn | ML12 ≤ ±0.3% Cn | 电缆规格 | 5m 标准电缆（6 芯） |
| 接线颜色 | +Excit.:红 | +Sign.:绿 | -Sign.:白 | -Excit.:黑 | +Sense:蓝 | -Sense:棕 | 可选选项 | ATEX 防爆认证、SIL 安全等级、连接器输出、模拟量输出（4...20mA/0...10V）、MD1 载荷按钮、特殊尺寸定制、非螺纹中心孔 TL、特定电缆长度 |
| 质保 | 1 年 |

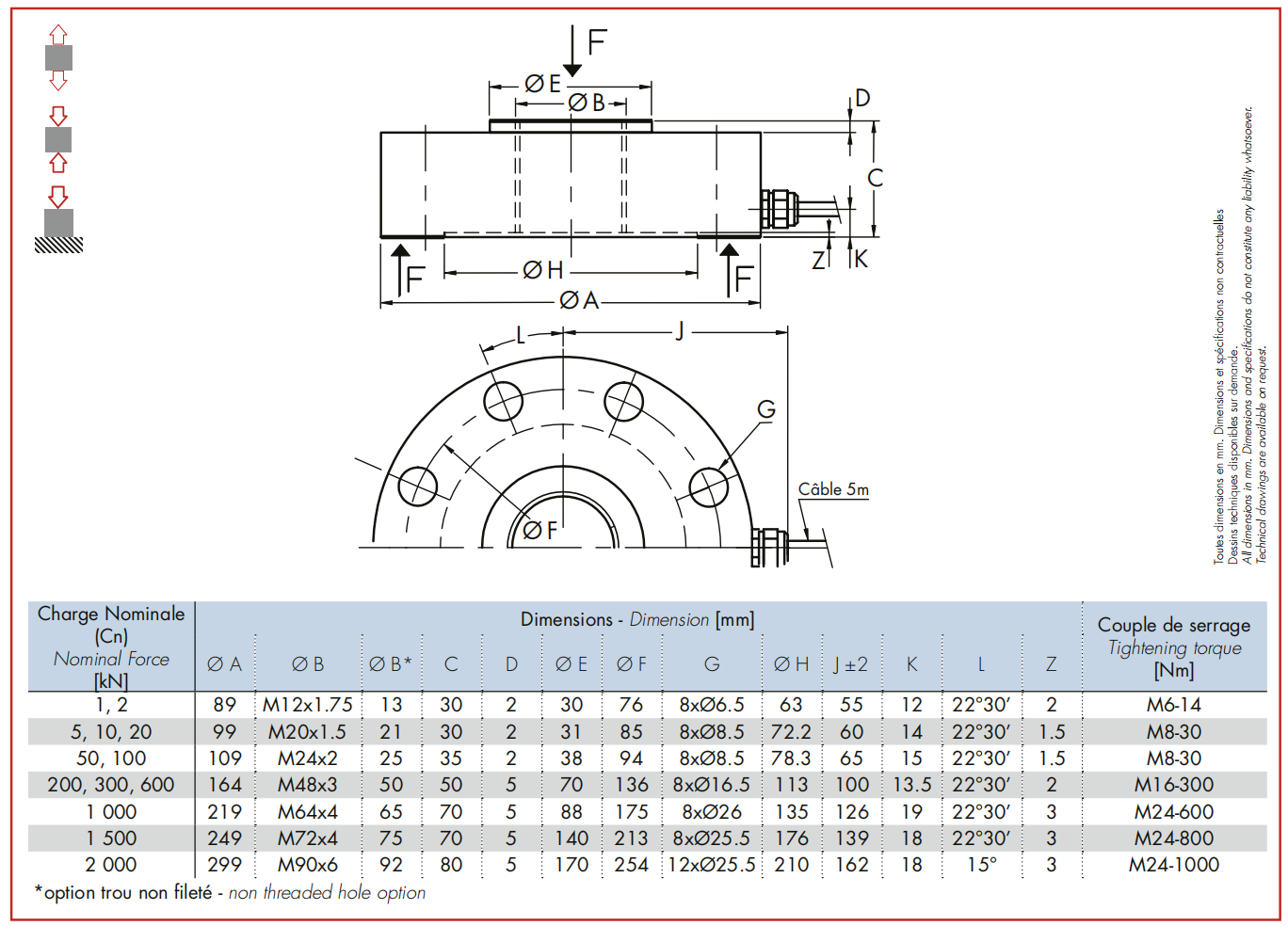

尺寸图
