K18
K18 测力传感器
SCAIME K18系列是不锈钢测力传感器，量程覆盖0-5 kN至0-5000 kN，具有IP67防护等级。该系列产品采用不锈钢结构，适用于动态负载应用（如压力机），在额定负载下位移小于0.1mm。K18系列提供高精度测量，综合误差±0.5% Cn，支持2-12 Vdc供电，输出信号1.00 mV/V ±0.5%，是工业测力和压力监测的理想选择。
产品特点
- 不锈钢结构，耐腐蚀耐用
- IP67防护等级，适应恶劣环境
- 适用于动态负载（压力机）
- 额定负载下位移<0.1mm
- 综合误差±0.5% Cn
- 供电电压2-12 Vdc
- 输出信号1.00 mV/V ±0.5%
- 桥阻350 Ω
- 绝缘电阻>2×10⁹ Ω
- 温度补偿范围-10...+70°C
- 工作温度范围-30...+80°C
- 可选校准控制功能（100% C.N.）
- 可选扩展温度补偿范围（-30°C...100°C / -30°C...120°C / -40°C...150°C）
- 可选ED7加载按钮
- 0-200 kN配备3m电缆
- 500-3000 kN配备6针连接器
- 特殊量程可定制
应用领域
压力机动态负载测量工业测力材料测试结构监测起重设备质量控制
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 测力传感器 | 量程 | 0-5 kN, 0-10 kN, 0-20 kN, 0-50 kN, 0-100 kN, 0-200 kN, 0-500 kN, 0-1000 kN, 0-2000 kN, 0-3000 kN, 0-5000 kN |
| 允许工作负载 | 130% Cn | 极限负载 | 150% Cn |
| 破坏负载 | >300% Cn | 额定负载下位移 | <0.1 mm |
| 重复性 | % Cn | 滞后 | % Cn |
| 综合误差 | ±0.5% Cn | 供电电压 | 2-12 Vdc |
| 最大供电电压 | 15 Vdc | 输出信号 | 1.00 mV/V ±0.5% |
| 桥阻 | 350 Ω | 绝缘电阻 | >2×10⁹ Ω |
| 温度补偿范围 | -10...+70°C | 工作温度范围 | -30...+80°C |
| 灵敏度温度系数 | ±0.01% Cn/°C | 零点温度系数 | ±0.01% Cn/°C |
| 防护等级 | IP67 | 材质 | 不锈钢 |

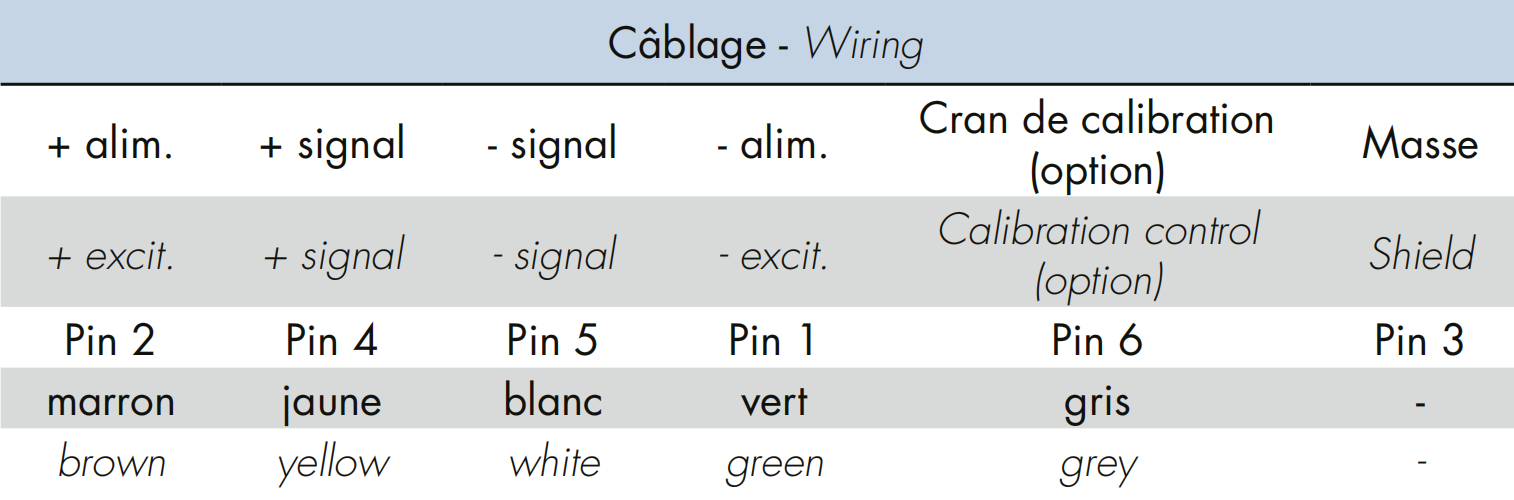

| 接线方式 | 0-200 kN: 3m电缆 | 500-3000 kN: 6针连接器 | 接线颜色 | +Excit.(Pin2): 棕色 | +Signal(Pin4): 黄色 | -Signal(Pin5): 白色 | -Excit.(Pin1): 绿色 | 校准控制(Pin6,可选): 灰色 | 屏蔽(Pin3) |
| 可选精度 | 0.3% Cn | 可选校准控制 | 100% C.N. |
| 可选温度补偿 | -30°C...100°C / -30°C...120°C / -40°C...150°C | 可选配件 | ED7加载按钮 |
| 特殊量程 | 可定制 |

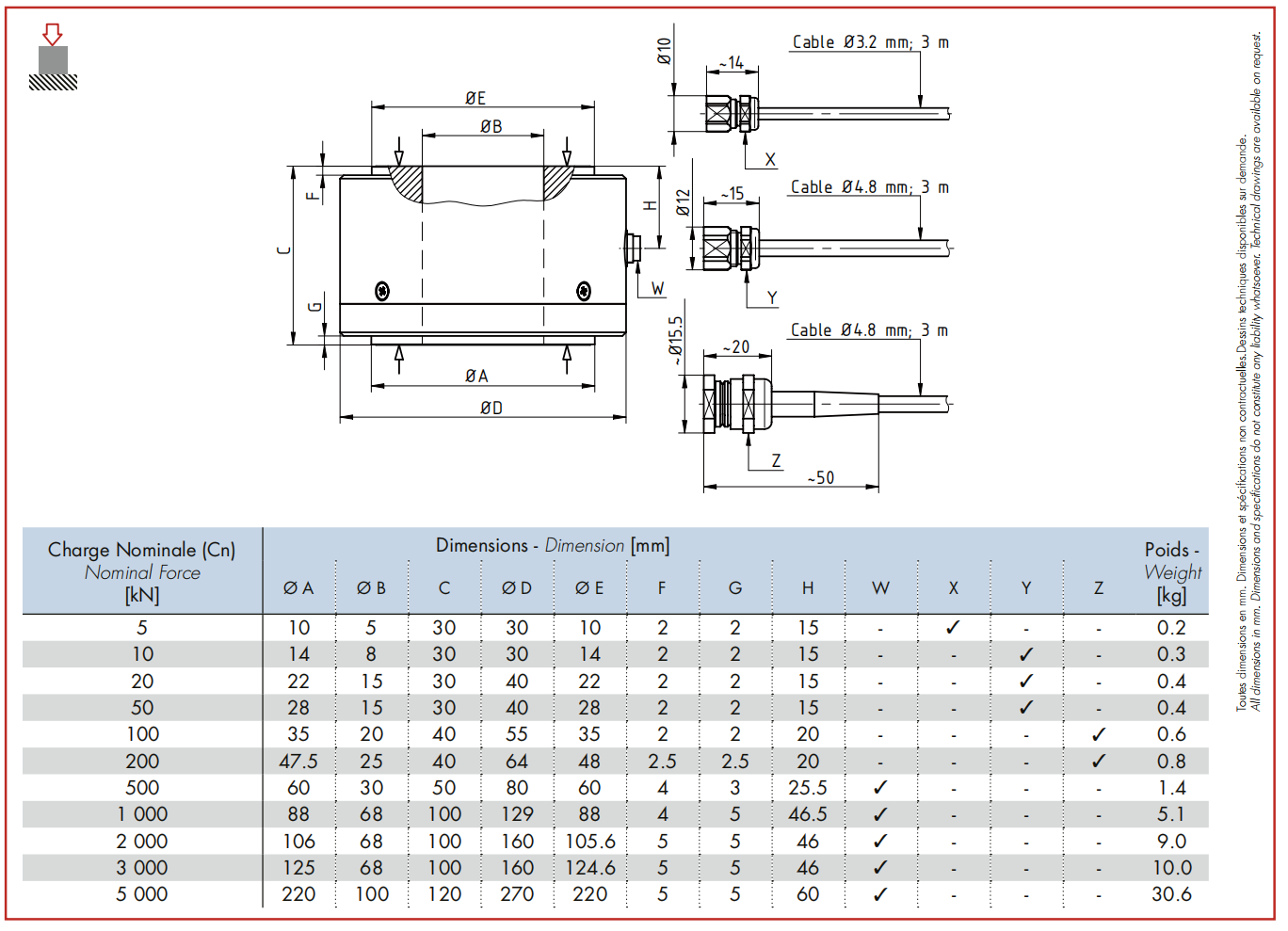

尺寸图
