AG 系列 称重传感器
铝合金单点式称重传感器，量程 5kg-100kg，C3/C6 精度等级，OIML R60 和 NTEP 认证，IP65 防护等级。AG 系列是法国 SCAIME 推出的铝合金单点式称重传感器，具备偏载补偿功能（可达 400×400mm），非常适合单点多量程秤或配料/包装机应用。该系列产品通过 OIML R60 C3 级（3000d/5000d）和 C6 级（6000d）认证，以及 NTEP Class III 5000d 认证，适用于台秤、计价秤、包装秤等商业和工业称重应用。传感器采用铝合金材质，防护等级达到 IP65，可在恶劣环境下稳定工作。
产品特点
- 铝合金结构，防护等级 IP65
- 3000d/5000d OIML R60 C3 和 6000d OIML R60 C6 认证
- 5000d NTEP Class III 认证（C3 版本）
- 偏载补偿可达 400×400mm
- 满量程信号 2 mV/V ±10%
- 综合误差：C3 版 ±0.017%FS，C6 版 ±0.008%FS
- 温度补偿范围 -10...+40℃
- 台面尺寸可达 400×400mm
- 可选防爆认证（ATEX & IECEx、FM）
- 替代 T-H 1040/1042、HBM SP4、RT642、世铨 LOC、CAS BCA
应用领域
单点秤多量程秤配料秤包装机台秤计价秤工业平台秤

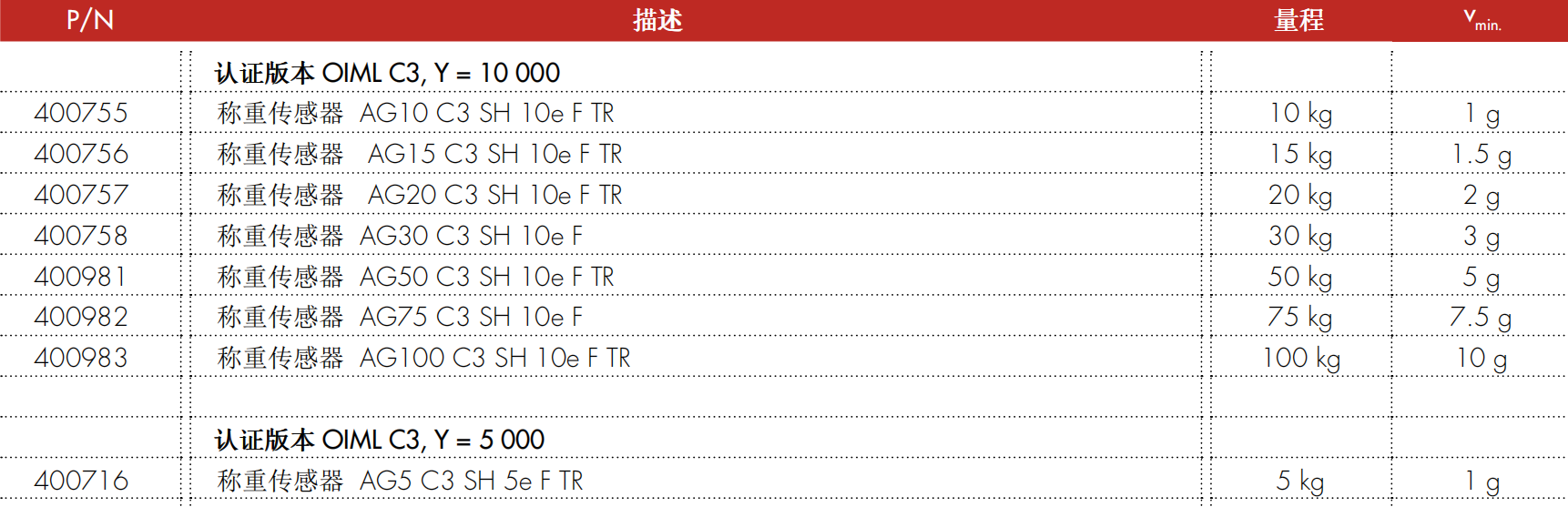

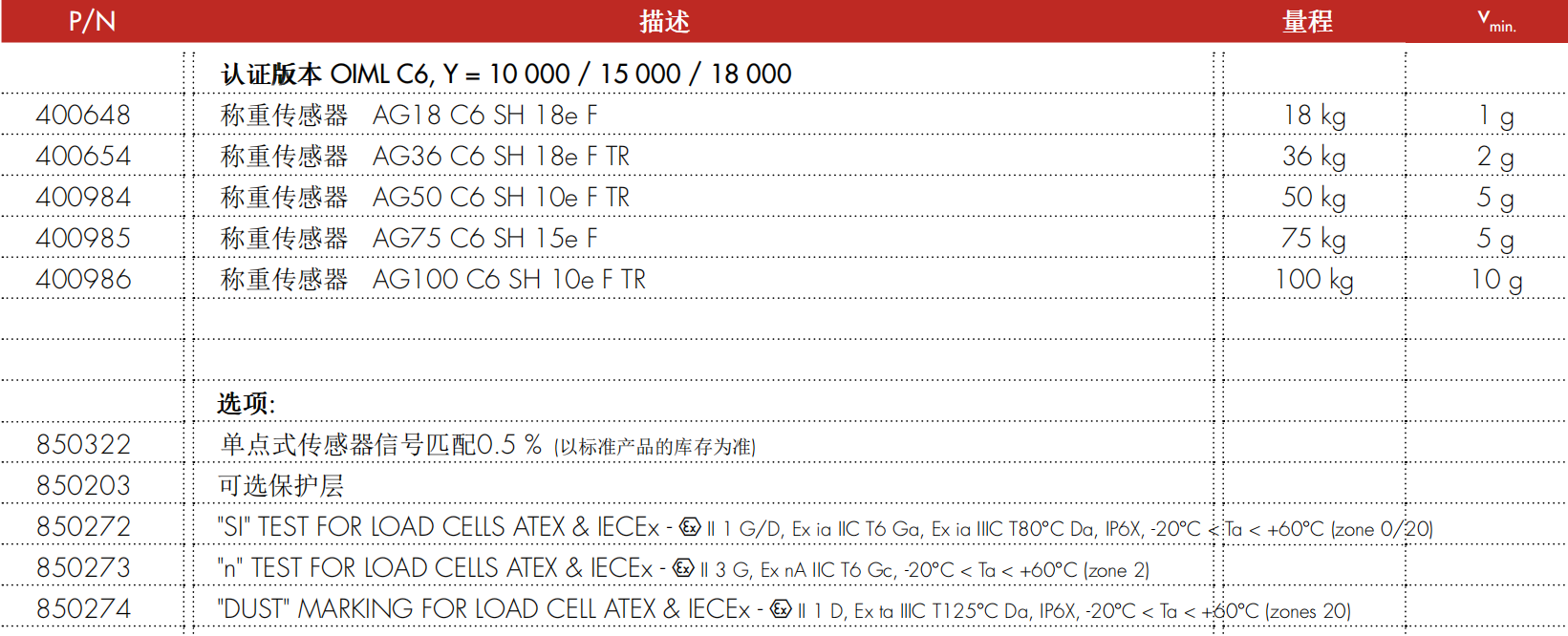

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 满量程信号 | 2 mV/V ±10% | 综合误差(C3) | ±0.017%FS |
| 综合误差(C6) | ±0.008%FS | 阻抗值(输入/输出) | 410Ω ±15 / 350Ω ±5 |
| 温度补偿范围 | -10...+40℃ | 台面尺寸 | 可达 400×400mm |
| 电缆 | 6芯屏蔽线 | 电缆长度 | 3m（18kg和36kg为1m） |
| 质保 | 1年 | 接线颜色(C3) | +Excit.:粉 | +Sign.:粉 | -Sign.:粉 | -Excit.:粉 | +Sense:粉 | -Sense:粉 |
| 接线颜色(C6) | +Excit.:绿 | +Sign.:黄 | -Sign.:黄 | -Excit.:绿 | +Sense:灰 | -Sense:粉 |

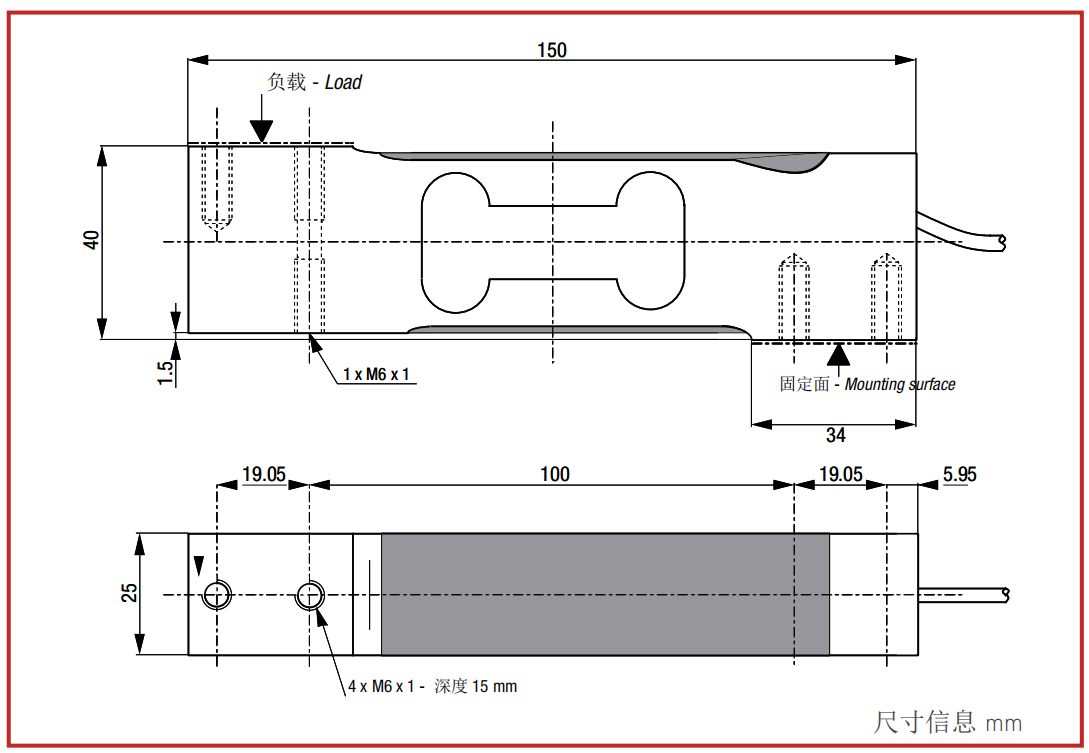

尺寸图
