ZA30X
ZA30X 不锈钢拉式称重传感器
ZA30X 系列不锈钢拉式称重传感器，采用不锈钢材质密封焊接达到 IP68 防护等级，通过 3000d OIML R60 认证。专用于拉式或压式称重和测力应用，具备电流信号匹配输出功能，非常适合多称重传感器安装和悬挂料斗称重场景。量程覆盖 500 kg 至 7.5 t，满量程信号 2 mV/V，综合误差 ±0.017% FS，过载限制 150% Emax（最大 300%）。提供多种防爆认证选项，包括 ATEX、IECEx 和 FM HazLoc 认证。
产品特点
- 不锈钢材质，密封焊接 IP68 防护
- 3000d OIML R60 认证
- 专用于拉式或压式称重和测力
- 电流信号匹配输出，适合多传感器安装
- 非常适合悬挂料斗称重
- 满量程信号 2 mV/V
- 综合误差 ±0.017% FS
- 过载限制 150% Emax（最大 300%）
- 可选高防腐涂层
- 可选 ATEX/IECEx/FM 防爆认证
- 6 芯屏蔽电缆/10m
- 温度补偿范围 -10...+40°C
- 3 年质保
应用领域
拉式称重压式称重测力应用悬挂料斗称重多传感器系统
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 不锈钢拉式称重传感器 | 量程 | 500 kg, 1 t, 2 t, 5 t, 7.5 t |
| 认证 | 3000d OIML R60 | 防护等级 | IP68 |
| 满量程信号 | 2 mV/V | 综合误差 | ±0.017% FS |
| 电阻(输入/输出) | 385 Ω ±10 / 350 Ω ±5 | 温度补偿范围 | -10...+40°C |
| 过载限制 | 150% Emax (最大 300%) | 电缆/长度 | 6 芯屏蔽电缆 / 10m |

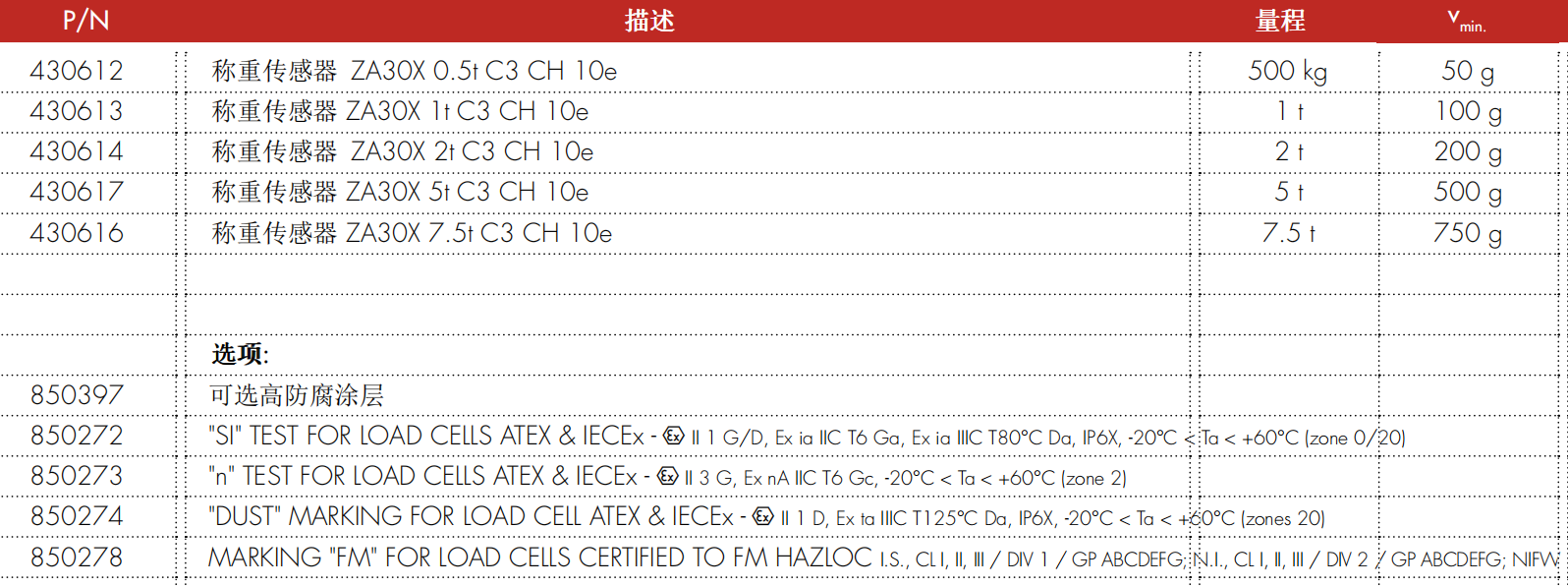

| 接线颜色 | +Excit.:粉 | +Sign.:粉 | -Sign.:粉 | -Excit.:粉 | +Sense:粉 | -Sense:粉 | 产品型号(430612) | ZA30X 0.5t C3 CH 10e |
| 产品型号(430613) | ZA30X 1t C3 CH 10e | 产品型号(430614) | ZA30X 2t C3 CH 10e |
| 产品型号(430617) | ZA30X 5t C3 CH 10e | 产品型号(430616) | ZA30X 7.5t C3 CH 10e |
| 可选配件(850397) | 高防腐涂层 | 可选认证(850272) | ATEX & IECEx II 1 G/D, Ex ia IIC T6 Ga (Zone 0/20) |
| 可选认证(850273) | ATEX & IECEx II 3 G, Ex nA IIC T6 Gc (Zone 2) | 可选认证(850274) | ATEX & IECEx II 1 D, Ex ta IIIC T125°C Da (Zone 20) |
| 可选认证(850278) | FM HazLoc I.S., CL I, II, III / DIV 1 / GP ABCDEFG | 相关产品 | ZA30X ROD END |
| 材质 | 不锈钢 | 质保 | 3 年 |

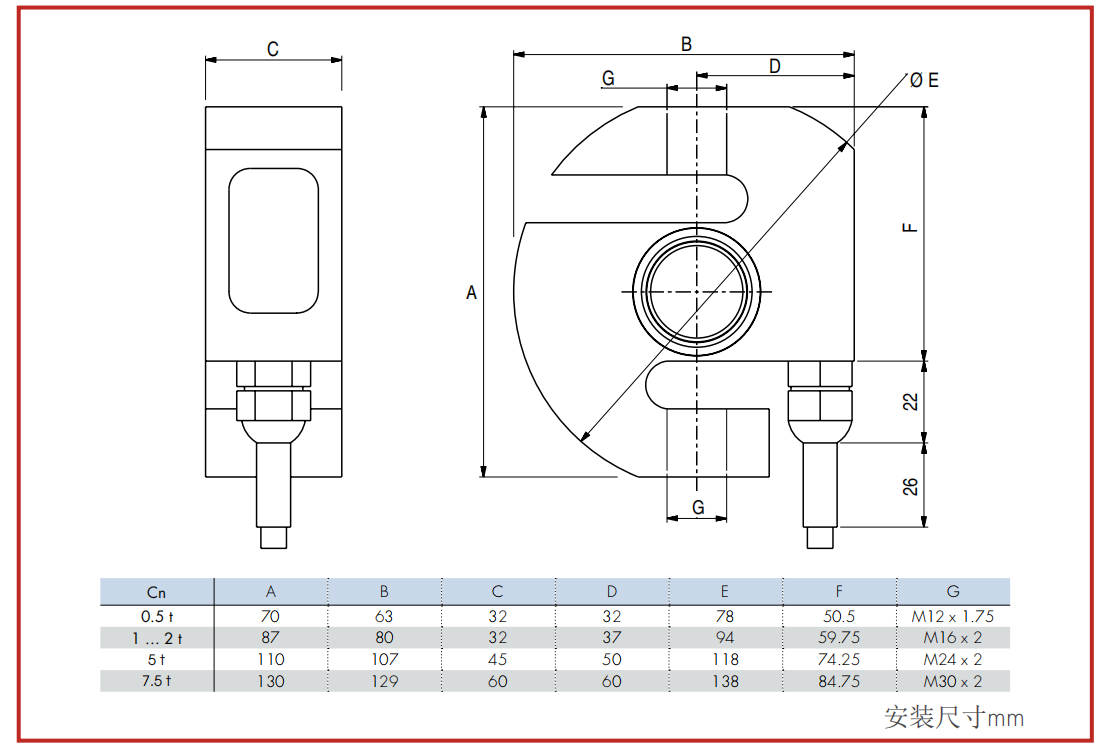

尺寸图
