CA40X
CA40X 压式称重传感器
CA40X 系列不锈钢压式称重传感器，采用不锈钢材质焊接密封达到 IP68 防护等级，配备球形自适应底座和防止转动系统，专为大容量料仓称重设计。该系列产品通过 Ex IEC ATEX IECEx 认证，满量程信号 mV/V，综合误差 0.024%FS，电阻（输入/输出）15Ω±20/700Ω±0.35，温度补偿范围 +0...+40℃，过载限制 50%Emax（最大 300%），电缆为芯屏蔽电缆/15m。可替代 HBM C16、GWT PR6201（低高度：300mm）。
产品特点
- 不锈钢材质，焊接密封 IP68 防护等级
- 球形自适应底座设计
- 包含防止转动系统
- 非常适合大容量料仓称重
- Ex IEC ATEX IECEx 防爆认证
- 满量程信号 mV/V
- 综合误差 0.024%FS
- 电阻（输入/输出）15Ω±20 / 700Ω±0.35
- 温度补偿范围 +0...+40℃
- 过载限制 50%Emax（最大 300%）
- 芯屏蔽电缆，长度 15m
- 质保期 1 年
- 可替代 HBM C16、GWT PR6201（低高度：300mm）
应用领域
大容量料仓称重工业称重重型地磅料位控制

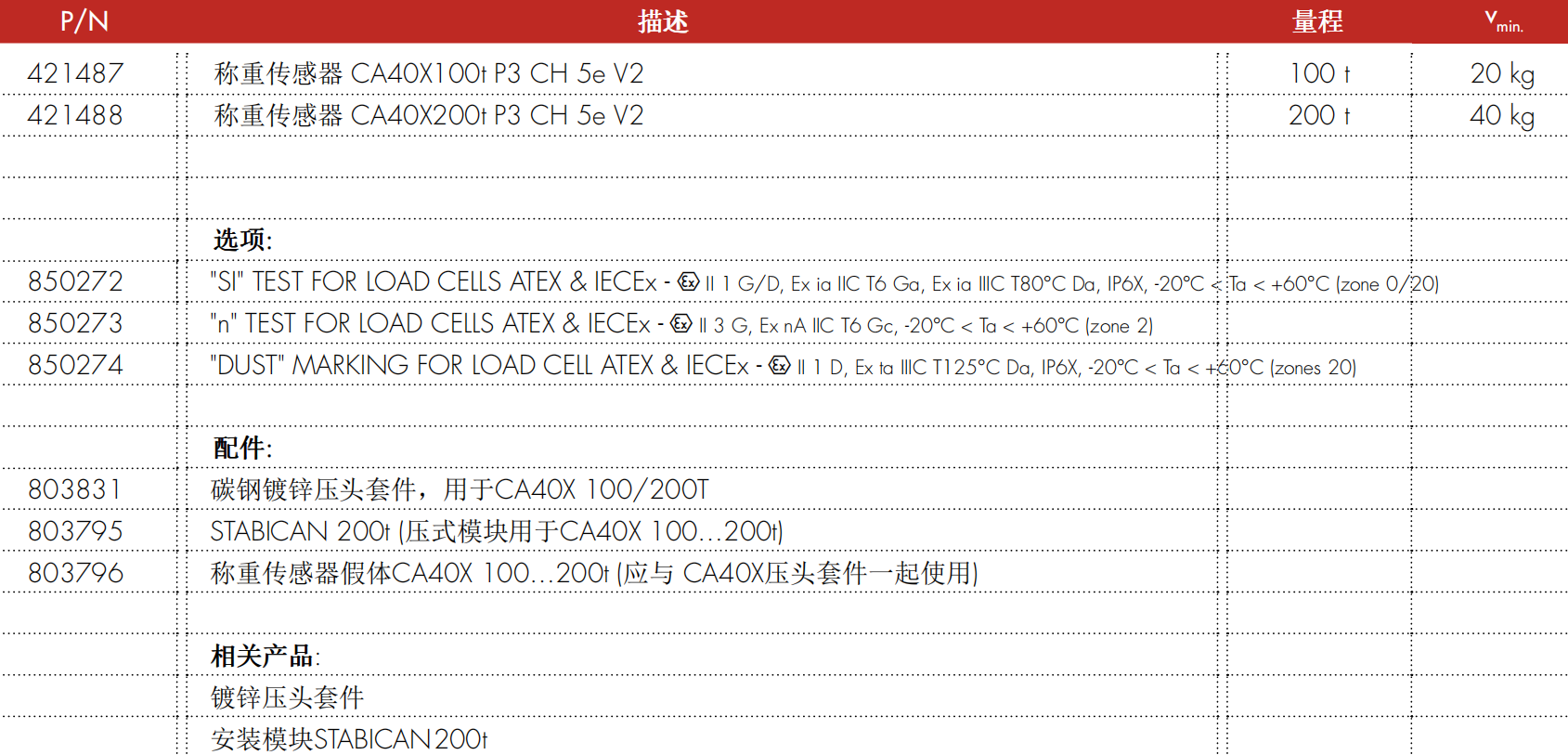

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 压式称重传感器 | 量程型号 | CA40X 100t (100 t), CA40X 200t (200 t) |
| 产品编号 | 421487 (100t), 421488 (200t) | 最小分度值 | 20 kg (100t), 40 kg (200t) |
| 满量程信号 | mV/V | 综合误差 | 0.024% FS |
| 电阻(输入/输出) | 15 Ω ±20 / 700 Ω ±0.35 | 温度补偿范围 | +0...+40°C |
| 过载限制 | 50% Emax (最大 300%) | 电缆/长度 | 芯屏蔽电缆 / 15m |
| 接线颜色 | +Excit.:蓝 | +Sign.:黄 | -Sign.:黄 | -Excit.:蓝 | 材质 | 不锈钢 |
| 防护等级 | IP68 | 认证 | Ex IEC ATEX IECEx |
| 质保 | 1 年 | 替代型号 | HBM C16, GWT PR6201 (低高度: 300 mm) |
| ATEX 选项(850272) | "SI" TEST FOR LOAD CELLS ATEX & IECEx - II 1 G/D, Ex ia IIC T6 Ga, Ex ia IIIC T80°C Da, IP6X, -20°C < Ta < +60°C (zone 0/20) | n 选项(850273) | "n" TEST FOR LOAD CELLS ATEX & IECEx - II 3 G, Ex nA IIC T6 Gc, -20°C < Ta < +60°C (zone 2) |
| DUST 选项(850274) | "DUST" MARKING FOR LOAD CELL ATEX & IECEx - II 1 D, Ex ta IIIC T125°C Da, IP6X, -20°C < Ta < +60°C (zones 20) | 配件(803831) | 碳钢镀锌压头套件，用于 CA40X 100/200T |
| 配件(803795) | STABICAN 200t（压式模块用于 CA40X 100...200t） | 配件(803796) | 称重传感器假体 CA40X 100...200t（应与 CA40X 压头套件一起使用） |

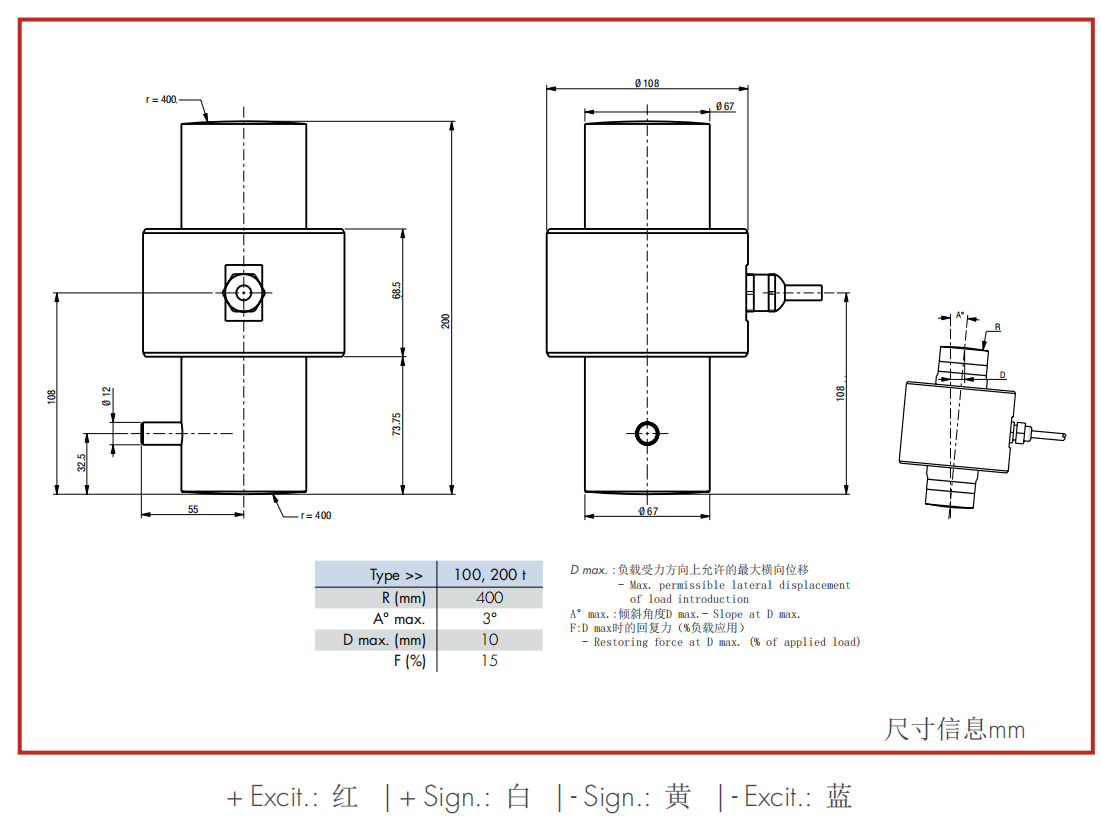

尺寸图
