D2452
D2452 非旋转型扭矩传感器
D2452非旋转型扭矩传感器，量程0.005-20000 Nm超宽范围，轴两端光滑无键槽设计，高精度±0.1%，重复性±0.05%。采用应变片技术，供电电压2-12Vcc，桥路电阻1000Ω，6针连接器（含可移动插头）。补偿温度范围-5...+45°C，工作温度-15...+55°C，扭转角≤0.2°。适用于静态扭矩测量、校准测试等应用场景。
产品特点
- 0.005-20000 Nm超宽量程
- 轴两端光滑无键槽
- 精度±0.1%
- 重复性±0.05%
- 高过载能力(200-500% C.N.)
- 6针连接器(含可移动插头)
- 补偿温度-5...+45°C
- 工作温度-15...+55°C
应用领域
静态扭矩测试扭矩校准工具测试装配线检测实验室测量
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 量程 | 0.005, 0.01, 0.02, 0.03, 0.05, 0.1, 0.2, 0.3, 0.5, 1, 2, 5, 10, 15, 20, 30, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 Nm | 精度等级 | ±0.1% C.N. |
| 重复性 | ±0.05% C.N. | 允许工作扭矩 | 150-200% C.N.(视量程而定) |
| 极限扭矩(破裂前) | 200-500% C.N.(视量程而定) | 最大动态载荷 | 70-80% C.N.(视量程而定) |
| 扭转角(额定载荷) | ≤0.2° | 灵敏度 | 0.5-1.5 mV/V(视量程而定) |
| 供电电压 | 2...12 Vcc | 桥路电阻 | 1000 Ω |
| 输出信号 | 见技术参数表 | 连接器类型 | 6针连接器(含可移动插头) |
| 补偿温度范围 | -5...+45°C | 工作温度范围 | -15...+55°C |
| 可选功能 | 校准控制(100% C.N.) |

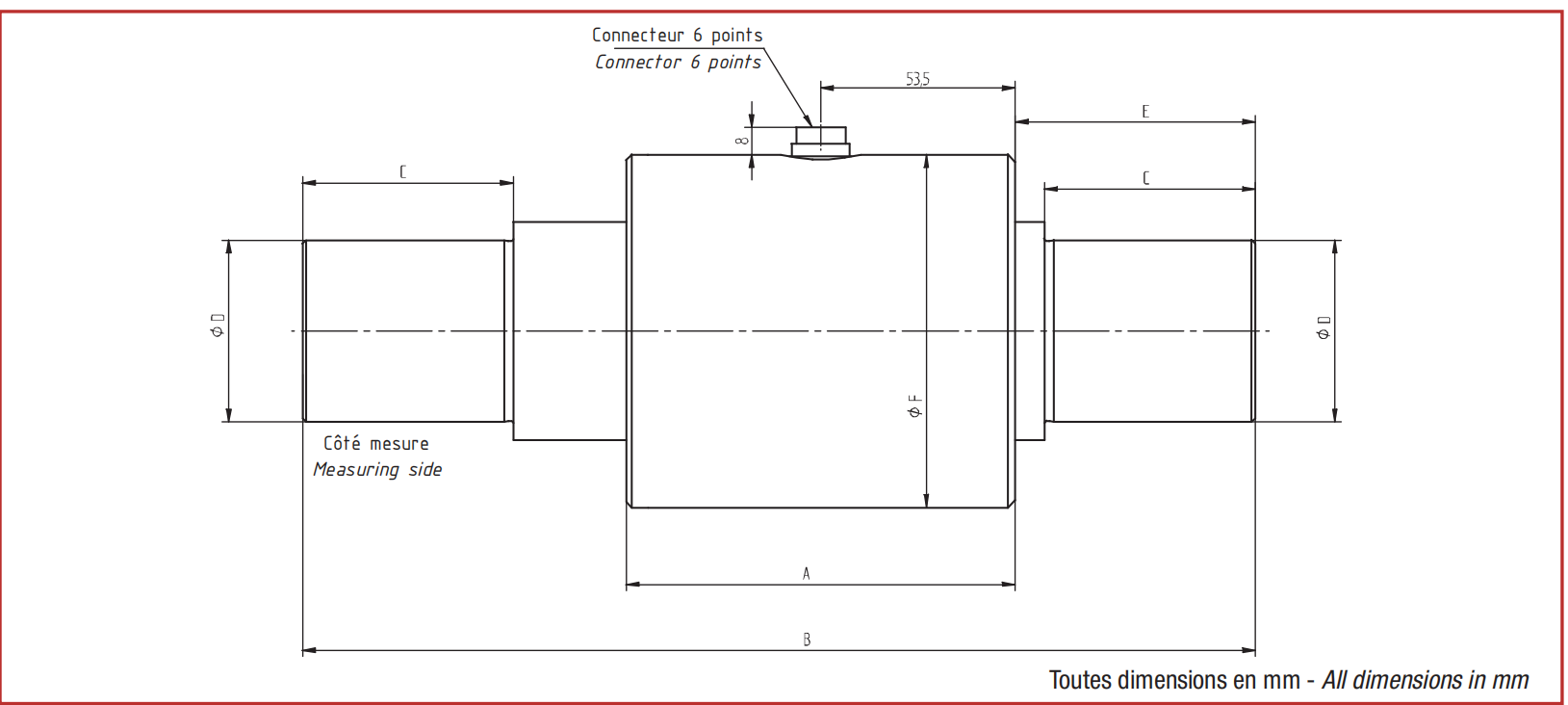

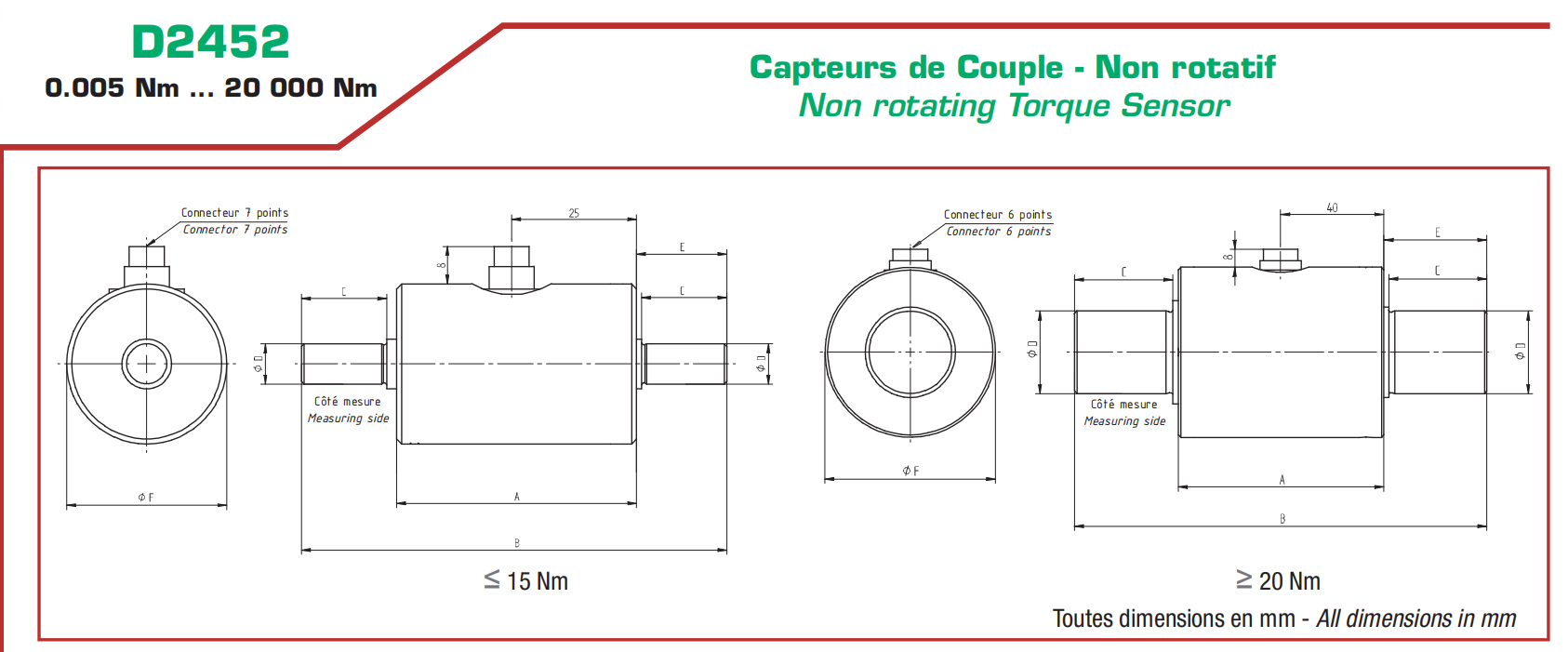

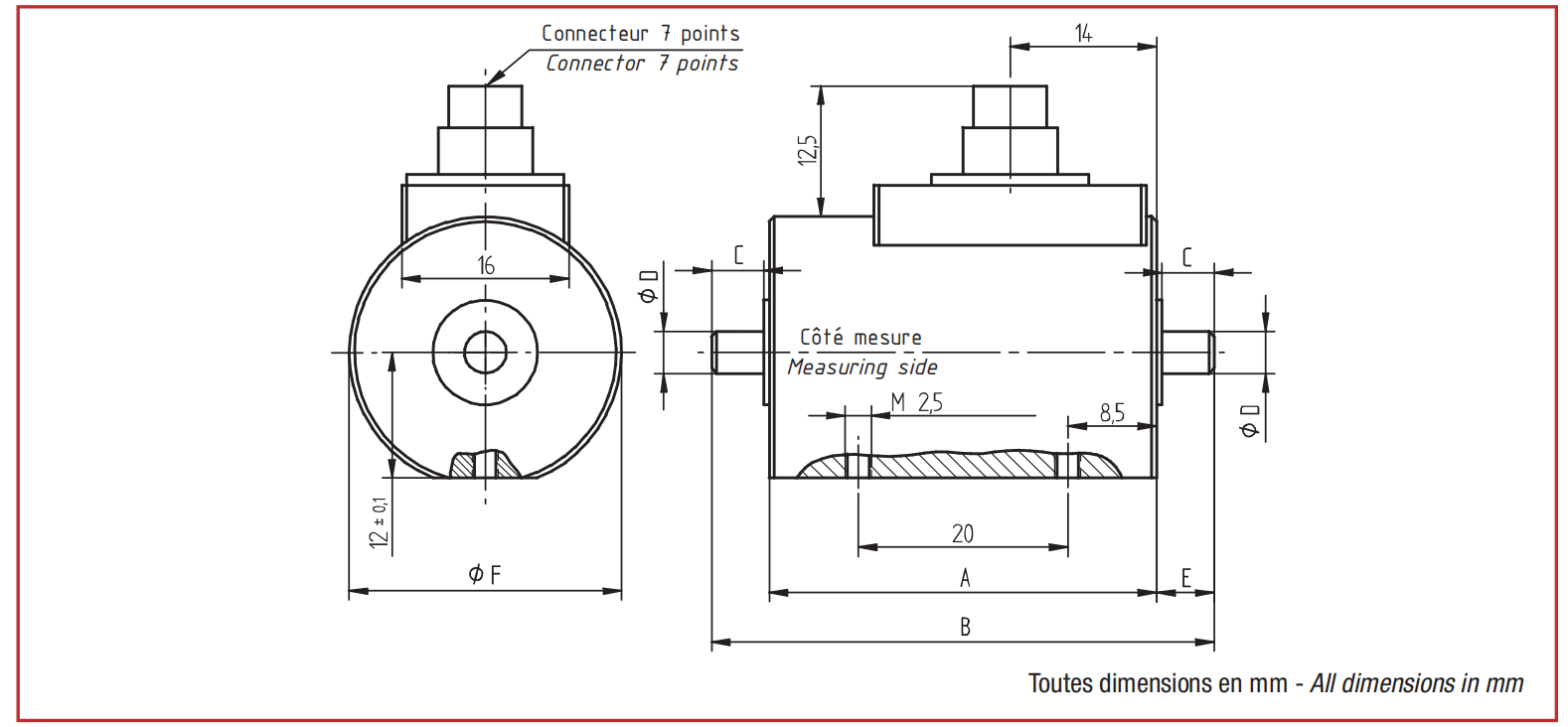

尺寸图
