DF2553 法兰式扭矩传感器
DF2553是一款法兰式非旋转型扭矩传感器，专为精密扭矩测量设计。采用两侧法兰安装带中心孔的结构，外形非常紧凑。量程覆盖10至200 Nm，精度等级达到0.1% C.N.，重复性为±0.02% C.N.。具有极高的扭转刚度，通过7针连接器（Binder Serie 712）实现电气连接，防护等级IP50，可在-15°C至+55°C的工作温度范围内稳定运行。≤50Nm型号采用铝合金材质，>50Nm型号采用钢材质。适用于扭矩测试台、工业检测等应用场景。
产品特点
- 两侧法兰安装带中心孔
- 非常紧凑的设计
- 精密扭矩测量（10-200 Nm）
- 精度等级0.1% C.N.
- 重复性±0.02% C.N.
- 极高扭转刚度

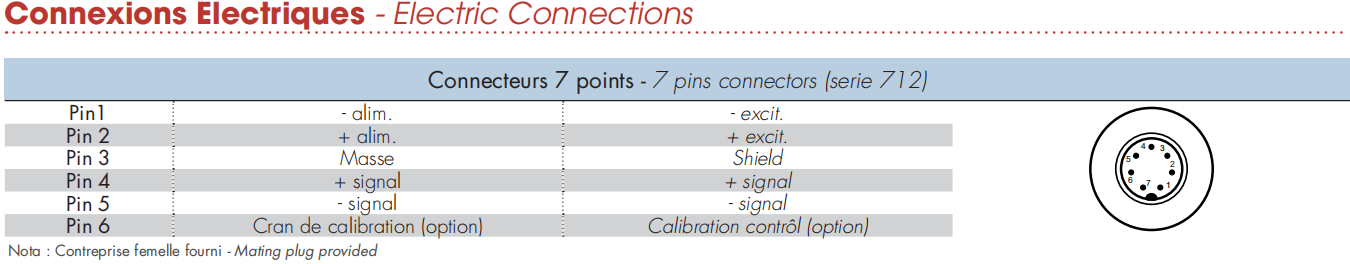

- 7针连接器电气连接（Binder Serie 712）
- 防护等级IP50
- 工作温度范围-15°C至+55°C
- ≤50Nm铝合金材质，>50Nm钢材质
- 可选校准控制功能（100% C.N.）
- 可选宽温补偿范围（-30...+100°C）
应用领域
扭矩测试台工业检测精密扭矩测量

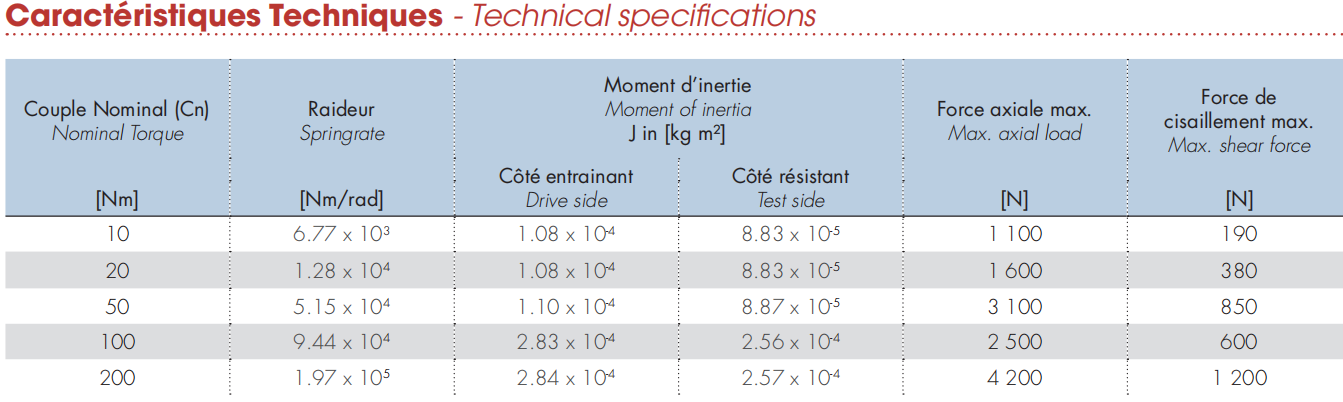

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 额定扭矩(C.N.) | 10, 20, 50, 100, 200 Nm | 允许静态最大扭矩 | 130% C.N. |
| 极限扭矩(静态) | >300% C.N. | 最大动态峰值扭矩 | 70% C.N. |
| 精度等级 | 0.1% C.N. | 重复性 | ±0.02% C.N. |
| 供电电压 | 2...12 VCC | 桥路电阻 | 350 Ω |
| 输出信号 | 1.0 mV/V ±0.1% | 补偿温度范围 | -5...+45°C |
| 工作温度范围 | -15...+55°C | 灵敏度温漂 | ±0.02% C.N./°C |
| 零点温漂 | ±0.02% C.N./°C | 防护等级 | IP50 |
| 电气连接 | 7针连接器（Binder Serie 712） | 材质 | ≤50Nm: 铝合金 / >50Nm: 钢 |

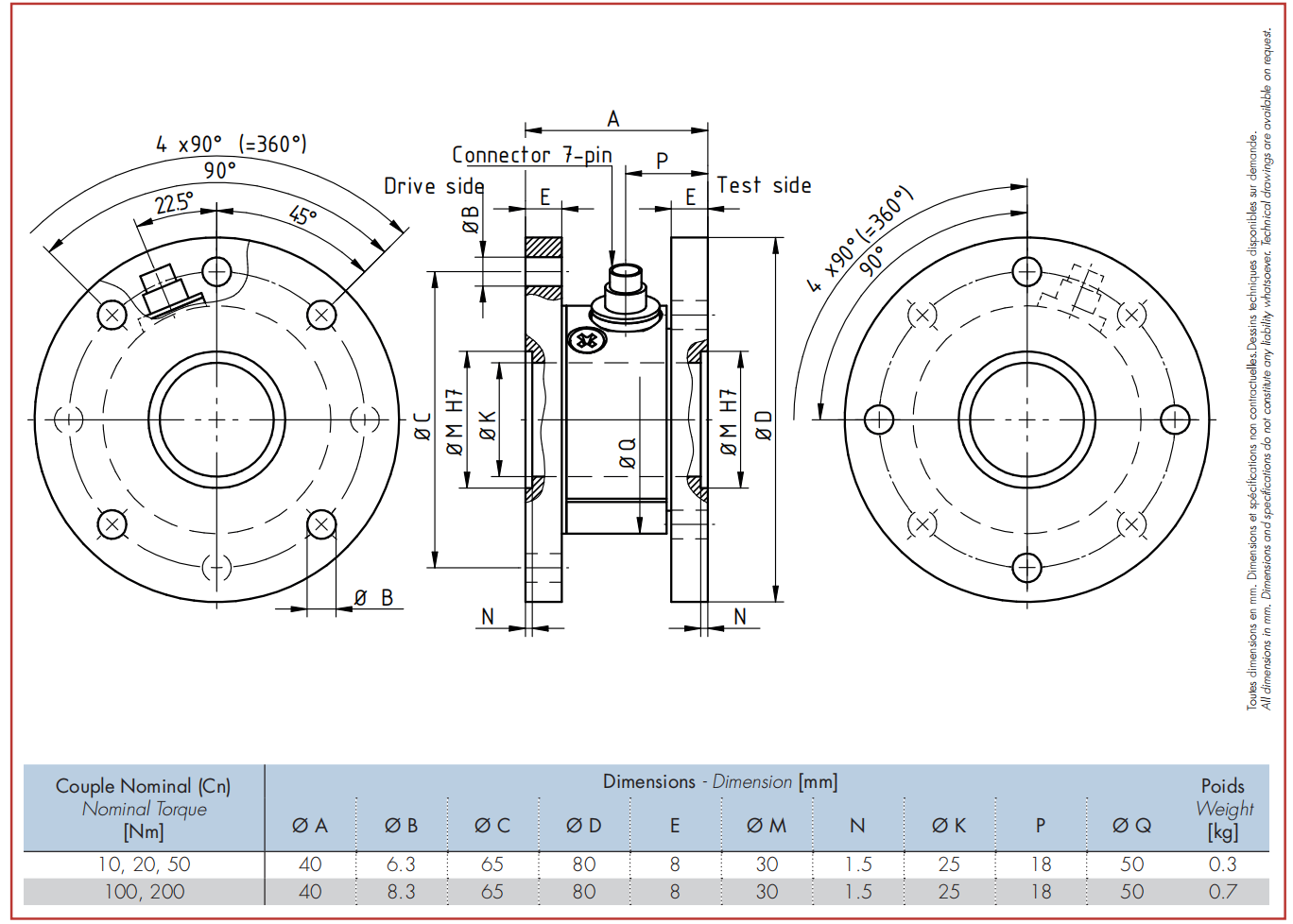

尺寸图
