DF30
DF30 非旋转型扭矩传感器
DF30法兰式非旋转型扭矩传感器，量程10-20,000 Nm，两侧法兰安装带中心孔设计，非常紧凑。采用应变片技术，精度0.1%（可选0.05%），重复性±0.02%，供电电压2-12Vcc，桥路电阻350Ω（≥10,000Nm为700Ω），输出信号1mV/V±0.1%，6针连接器（Binder Serie 723，含可移动插头）。补偿温度范围-5...+45°C，工作温度-15...+55°C，IP50防护等级，不锈钢材质。适用于重型扭矩测试、工业检测等应用场景。
产品特点
- 两侧法兰安装带中心孔
- 非常紧凑设计
- 精度0.1%(可选0.05%)
- 重复性±0.02%
- 高扭转刚度
- 6针连接器(Binder Serie 723)
- 不锈钢材质
- IP50防护等级
- 补偿温度-5...+45°C
- 工作温度-15...+55°C
应用领域
重型扭矩测试工业检测传动系统测试发动机测试实验室测量

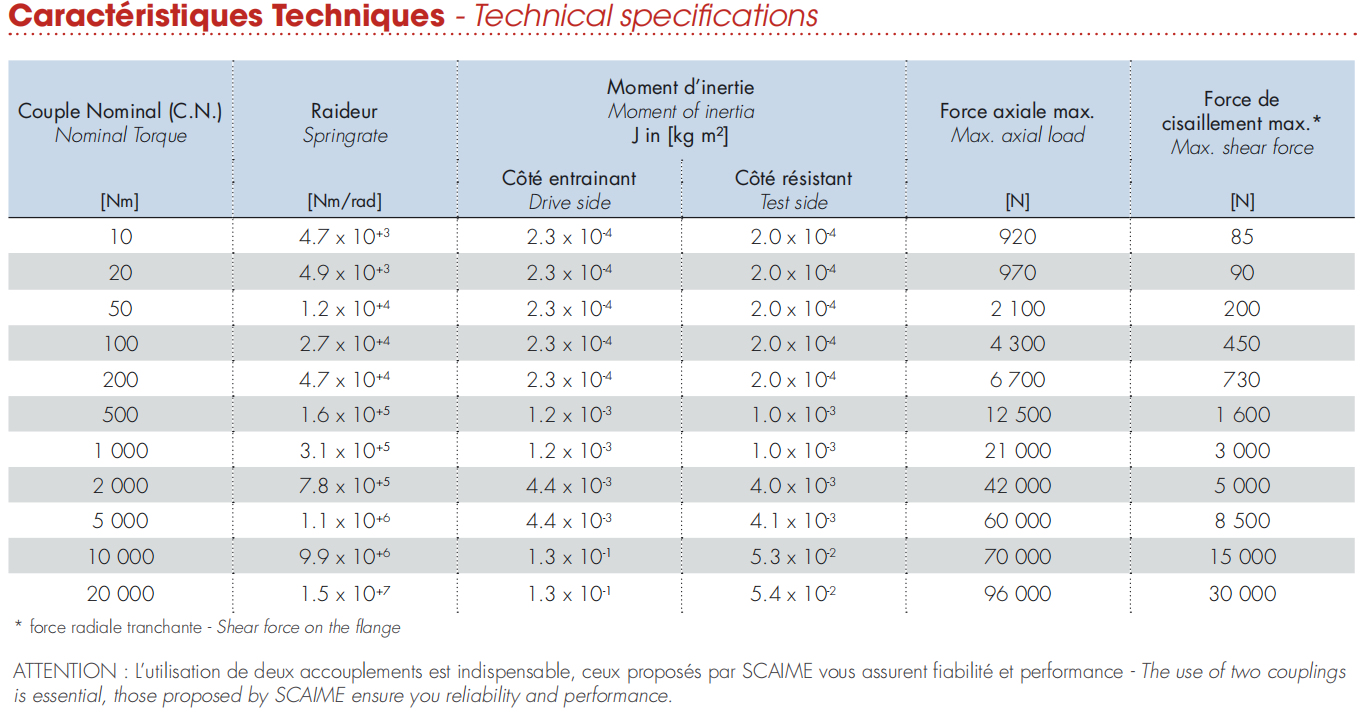

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 量程 | 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 Nm | 精度等级 | 0.1% C.N.(可选0.05%) |
| 重复性 | ±0.02% C.N. | 允许静态最大扭矩 | 150% C.N. |
| 极限扭矩(静态) | >300% C.N. | 最大动态峰值扭矩 | 70% C.N. |
| 灵敏度 | 1 mV/V ±0.1%(10Nm=0.5) | 供电电压 | 2...12 VCC |

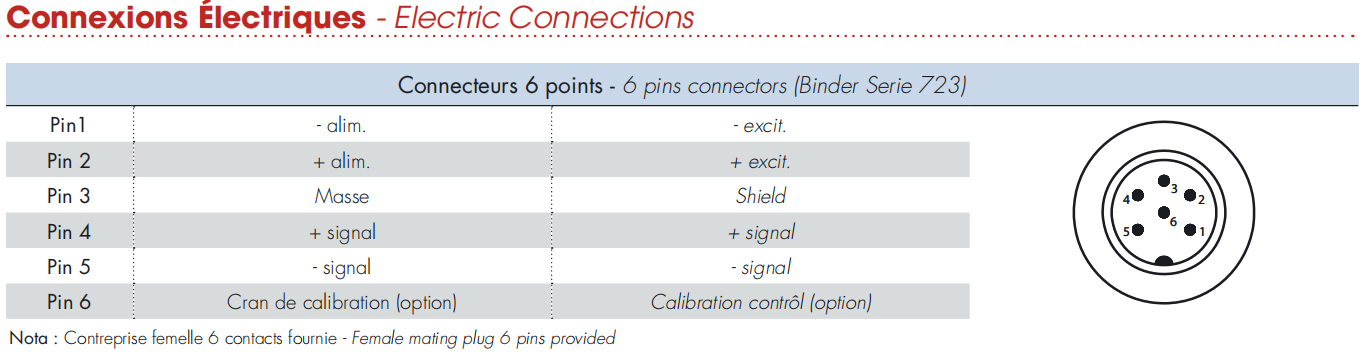

| 桥路电阻 | 350 Ω(≥10,000Nm=700Ω) | 连接器类型 | 6针连接器(Binder Serie 723，含可移动插头) |
| 补偿温度范围 | -5...+45°C(可选-30...+100°C或-30...+120°C) | 工作温度范围 | -15...+55°C |
| 灵敏度温漂 | ±0.02% C.N./°C | 零点温漂 | ±0.01% C.N./°C |
| 防护等级 | IP50 | 材质 | 不锈钢 |
| 可选功能 | 校准控制(50/80/100% C.N.)、特殊量程、0.05%高精度版本 |

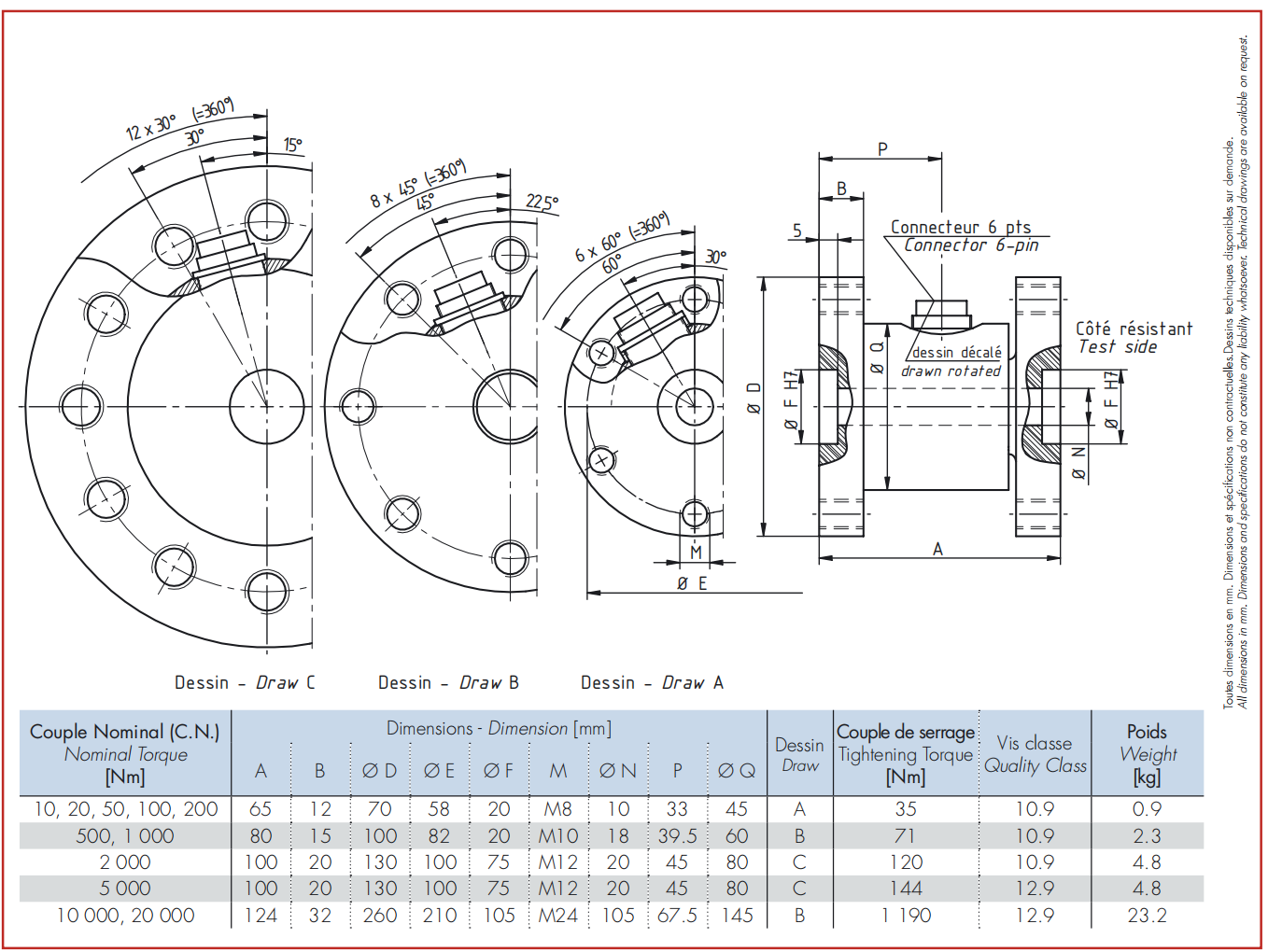

尺寸图
