DFW25
DFW25 非旋转型扭矩传感器
DFW25是一款非旋转型扭矩传感器，采用一侧法兰安装、另一侧带键槽轴的设计结构，外形非常紧凑。通过6针连接器实现电气连接，适用于需要精确扭矩测量的工业应用场景。量程覆盖5至2000 Nm，精度等级达到0.2% C.N.，重复性为±0.1% C.N.，防护等级IP50，可在-15°C至+55°C的工作温度范围内稳定运行。
产品特点
- 一侧法兰安装，另一侧带键槽轴
- 非常紧凑的结构设计

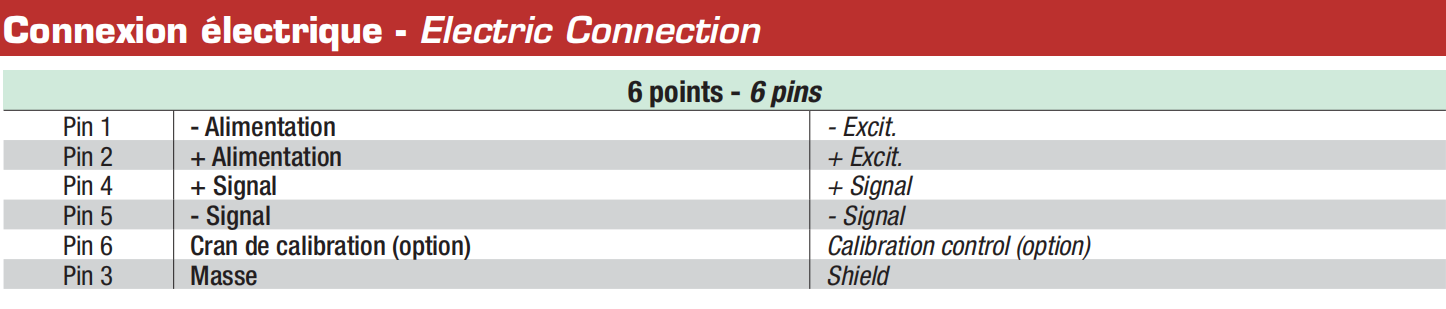

- 6针连接器电气连接
- 量程覆盖5-2000 Nm
- 精度等级0.2% C.N.
- 重复性±0.1% C.N.
- 防护等级IP50
- 工作温度范围-15°C至+55°C
- 可选校准控制功能
- 可选0.1%高精度等级
应用领域
工业扭矩测试旋转机械监测传动系统检测实验室测量
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 额定扭矩(C.N.) | 5, 10, 25, 50, 100, 200, 500, 1000, 2000 Nm | 允许工作扭矩 | 130% C.N. |
| 极限扭矩(静态) | > 300% C.N. | 额定负载扭转角 | < 0.2° |
| 精度等级 | 0.2% C.N. | 重复性 | ±0.1% C.N. |
| 供电电压 | 2...12 Vcc | 桥路电阻 | 350 Ω |
| 扭矩输出信号 | 1 mV/V | 补偿温度范围 | -5...+45°C |
| 工作温度范围 | -15...+55°C | 灵敏度温漂 | ±0.02% C.N./°C |
| 零点温漂 | ±0.02% C.N./°C | 防护等级 | IP50 |
| 连接器 | 6针 |

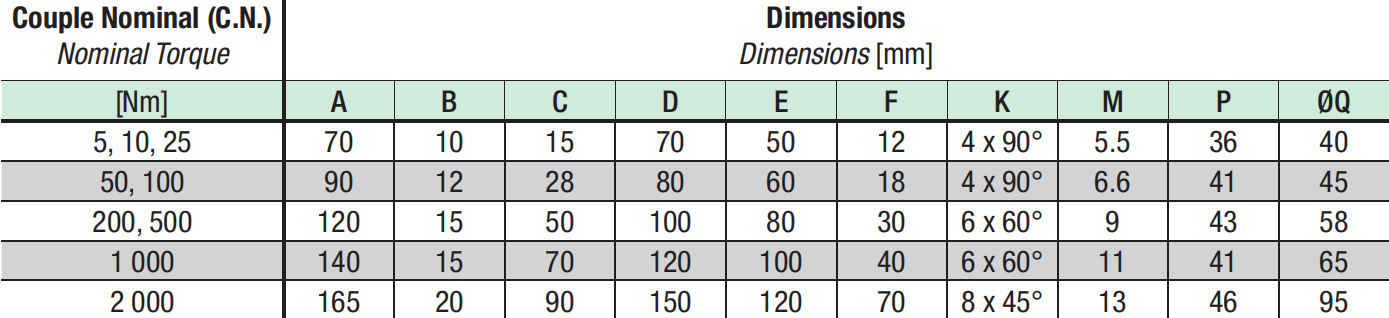

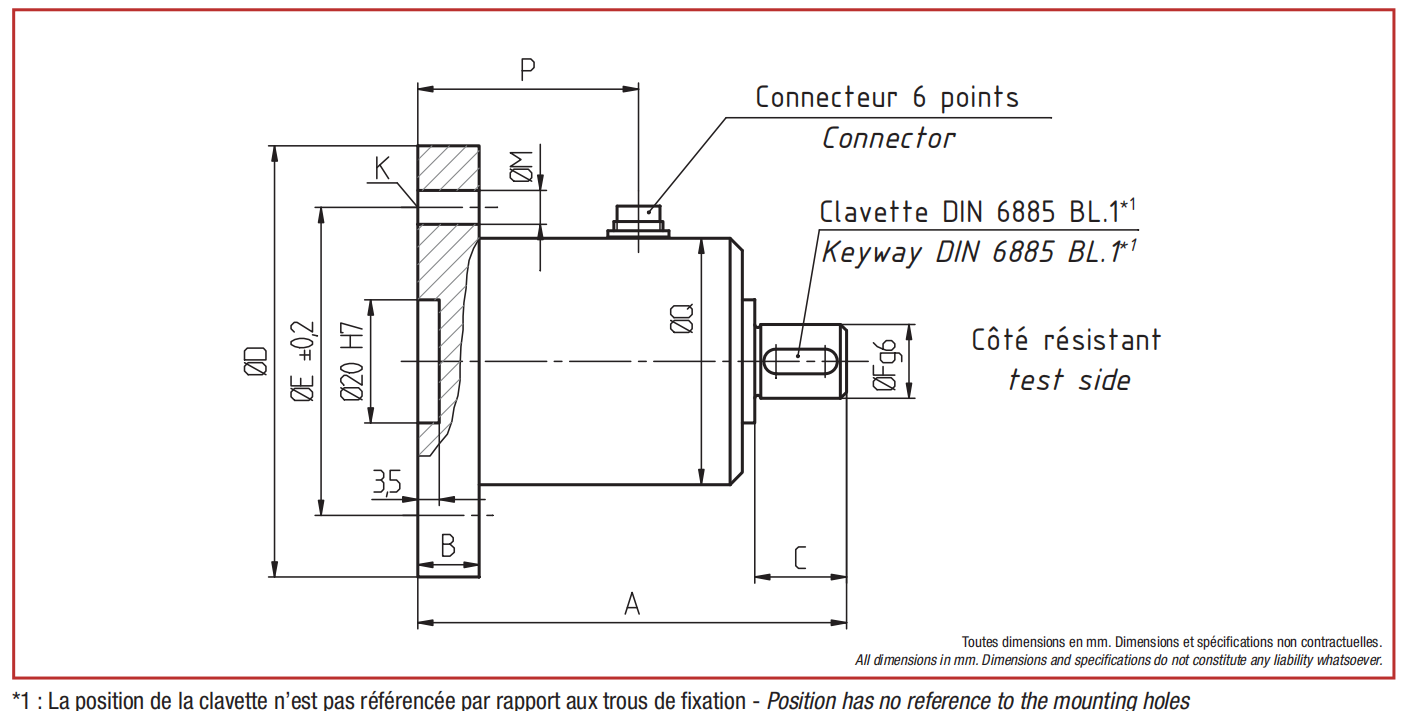

尺寸图
