DV14

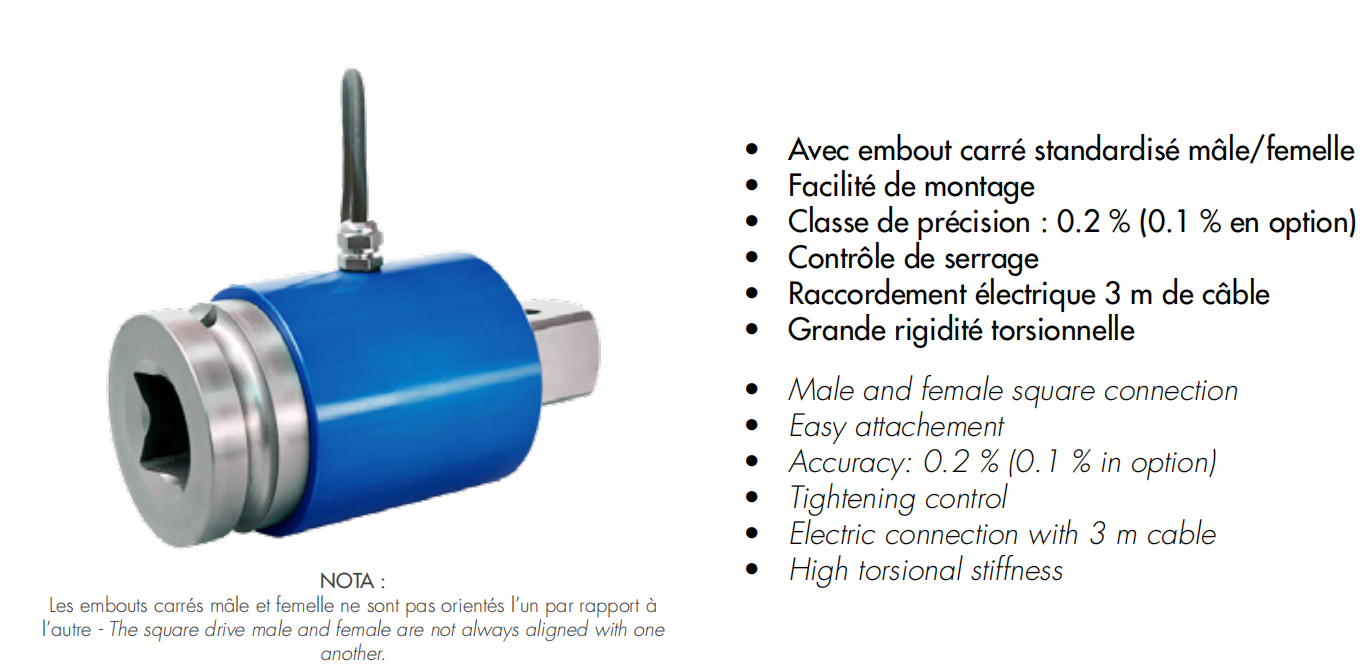

DV14 非旋转型扭矩传感器
DV14是一款非旋转型扭矩传感器，采用标准化公/母方形接头设计，便于快速安装和拆卸。量程覆盖1至5000 Nm，精度等级达到0.2% C.N.（可选0.1%），重复性为±0.05% C.N.。具有高扭转刚度和紧凑结构，适用于需要精确扭矩测量的工业应用场景。通过3米电缆和7针连接器实现电气连接，不锈钢材质制造，防护等级IP50，可在-15°C至+55°C的工作温度范围内稳定运行。
产品特点
- 标准化公/母方形接头
- 易于安装和拆卸
- 量程覆盖1-5000 Nm
- 精度等级0.2% C.N.（可选0.1%）
- 重复性±0.05% C.N.
- 高扭转刚度

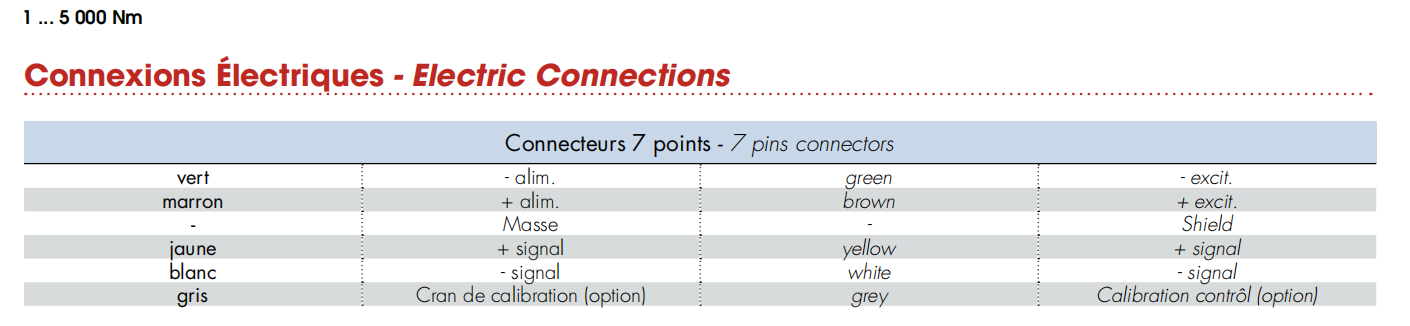

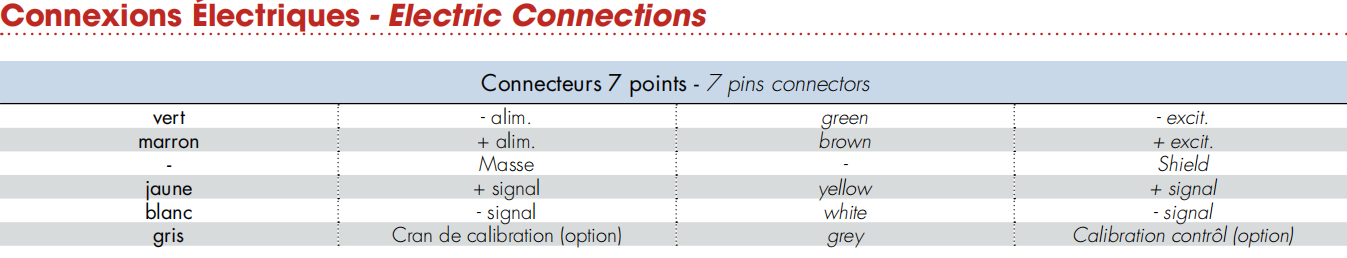

- 3米电缆7针连接器电气连接
- 不锈钢材质
- 防护等级IP50
- 工作温度范围-15°C至+55°C
- 可选校准控制功能（50/80/100% C.N.）
- 可选宽温补偿范围（-30...+120°C）
应用领域
工业扭矩测试旋转机械监测传动系统检测实验室测量拧紧控制

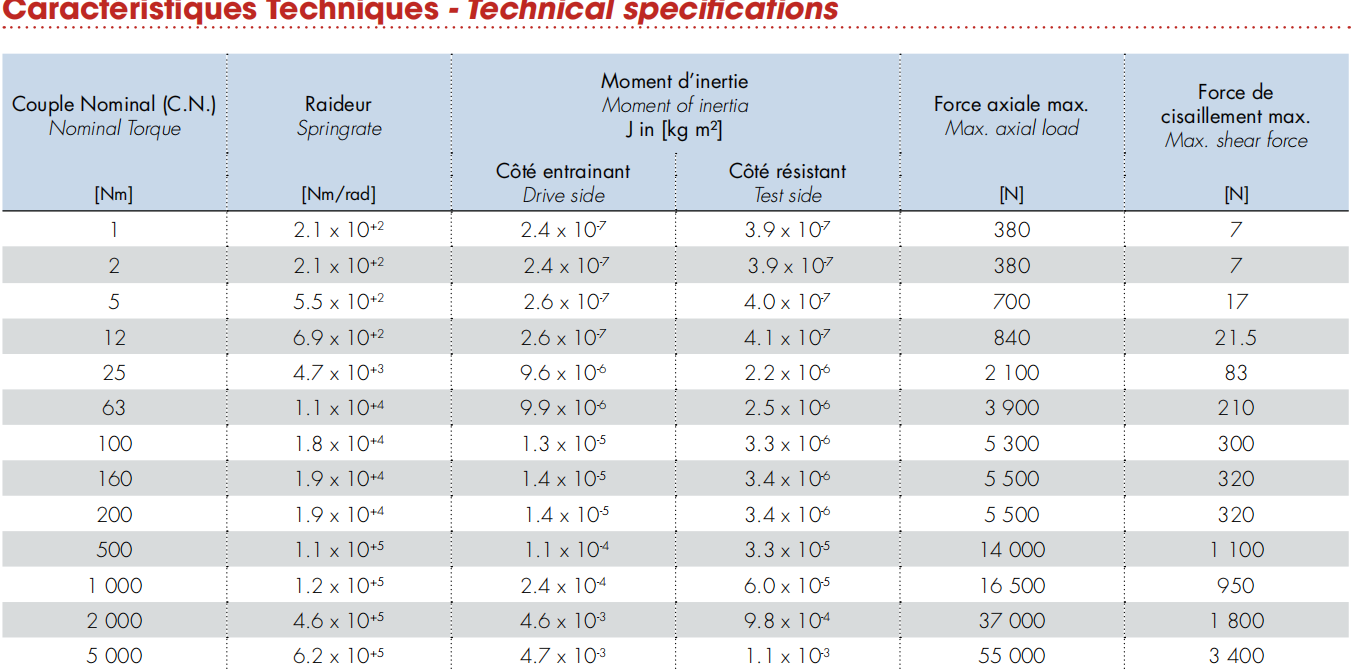

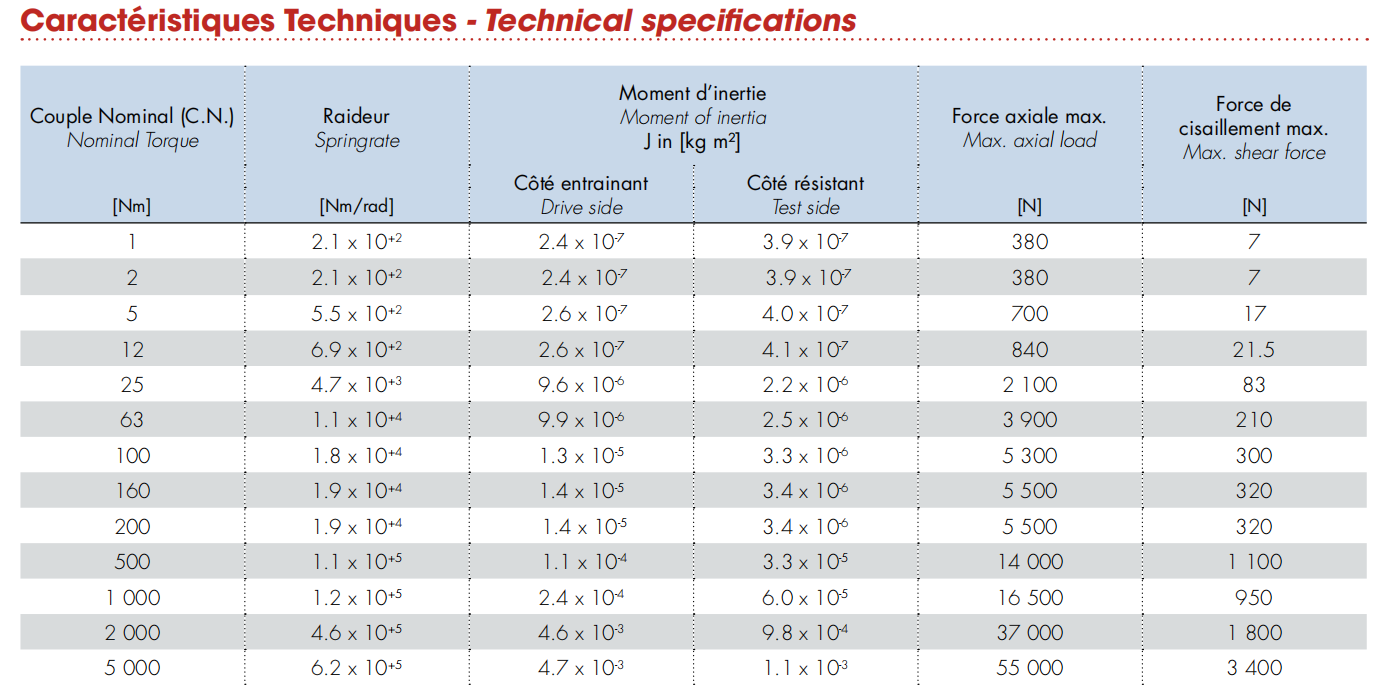

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 额定扭矩(C.N.) | 1, 2, 5, 12, 25, 63, 100, 160, 200, 500, 1000, 2000, 5000 Nm | 最大静态扭矩 | 150% C.N. |
| 极限扭矩(静态) | > 300% C.N. | 最大动态峰值扭矩 | 70% C.N. |
| 精度等级 | 0.2% C.N.（可选0.1%） | 重复性 | ±0.05% C.N. |
| 供电电压 | 2...12 VCC | 桥路电阻 | 350 Ω |
| 输出信号 | 1 mV/V ±0.2%（1 Nm = 0.5） | 补偿温度范围 | -5...+45°C |
| 工作温度范围 | -15...+55°C | 灵敏度温漂 | ±0.01% C.N./°C |
| 零点温漂 | ±0.02% C.N./°C | 防护等级 | IP50 |
| 材质 | 不锈钢 | 电气连接 | 3米电缆，7针连接器 |

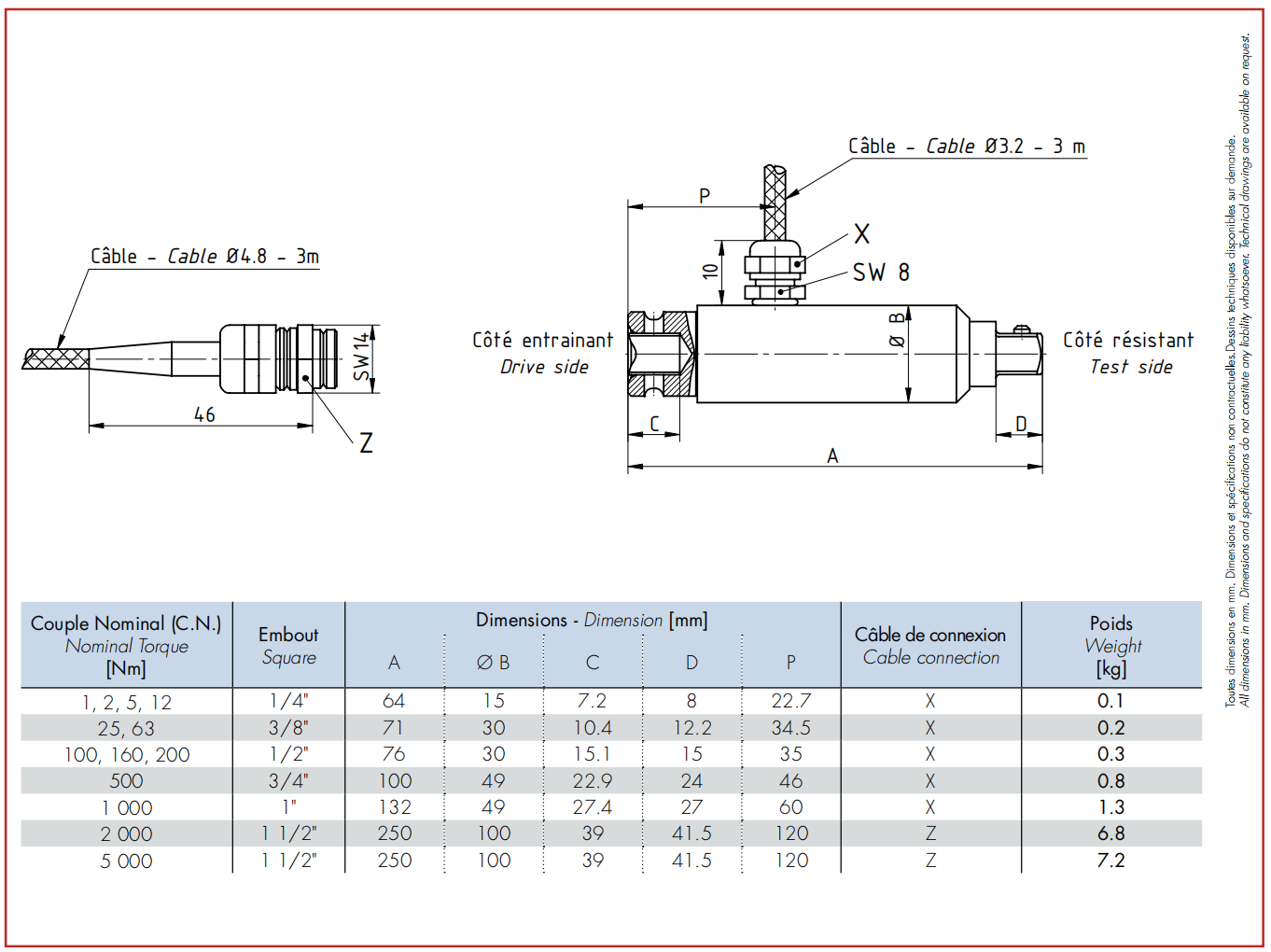

尺寸图
