DH15 紧凑型扭矩传感器
DH15是一款紧凑型非旋转型扭矩传感器，专为小量程精密测量设计。采用一侧法兰安装、另一侧带孔轴的结构，外形非常紧凑。量程覆盖0.005至20 Nm，精度等级达到0.2% C.N.（可选0.1%），重复性为±0.02% C.N.。≤2Nm型号内置过载保护装置（500% C.N.），有效防止意外过载损坏。通过6针连接器（Binder Serie 723）实现电气连接，防护等级IP50，可在-15°C至+55°C的工作温度范围内稳定运行。适用于精密扭矩测试、小扭矩应用等场景。
产品特点
- 小量程精密测量（0.005-20 Nm）
- 一侧法兰安装，另一侧带孔轴
- 非常紧凑的结构设计
- ≤2Nm内置过载保护（500% C.N.）
- 精度等级0.2% C.N.（可选0.1%）
- 重复性±0.02% C.N.
- 6针连接器电气连接（Binder Serie 723）
- 防护等级IP50
- 工作温度范围-15°C至+55°C
- 可选校准控制功能（50/80/100% C.N.）
- 可选宽温补偿范围（-30...+100°C或-30...+120°C）
应用领域
精密扭矩测试小扭矩应用实验室测量微型电机测试

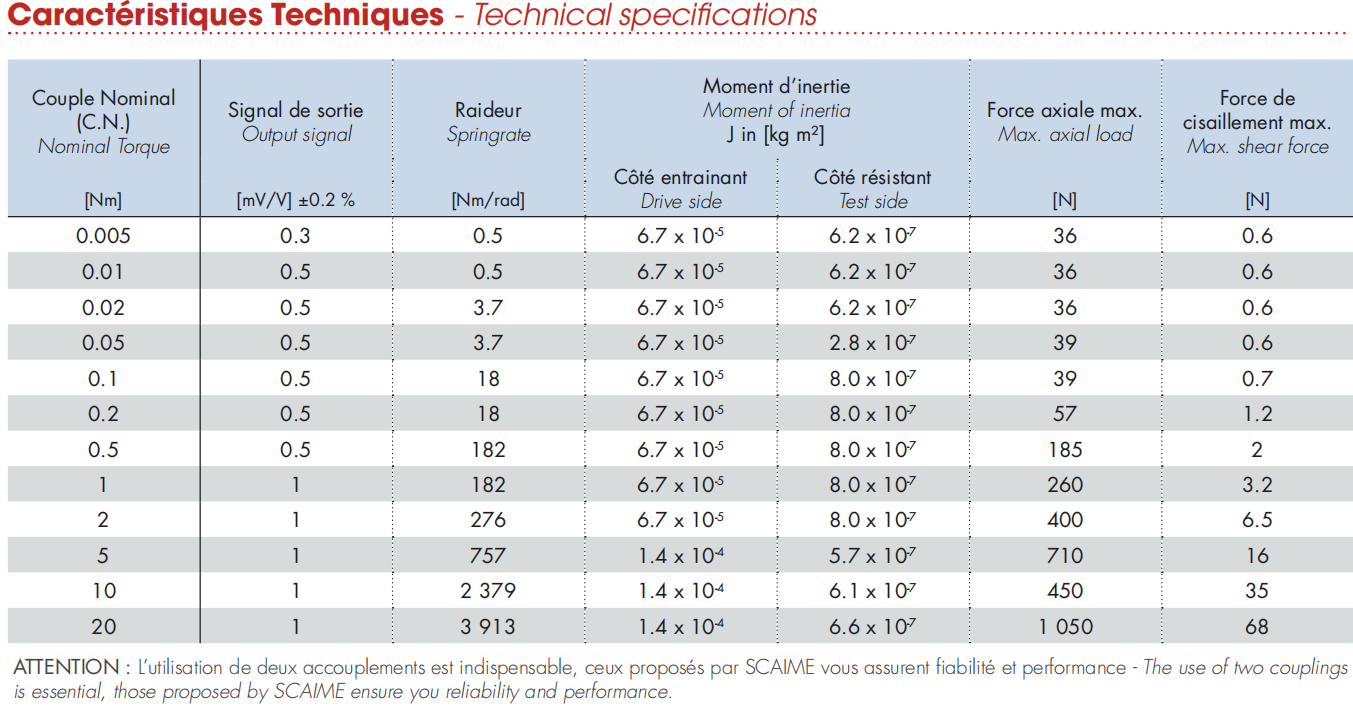

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 额定扭矩(C.N.) | 0.005, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10, 20 Nm | 允许工作扭矩 | 130% C.N. |
| 极限扭矩(静态) | 800% C.N.（≤0.5Nm）/ 300% C.N.（≥1Nm） | 过载保护 | 500% C.N.（≤2Nm） |
| 精度等级 | 0.2% C.N.（可选0.1%） | 重复性 | ±0.02% C.N. |
| 供电电压 | 2...12 VCC | 桥路电阻 | 350 Ω（≥1Nm）/ 1000 Ω（≤0.5Nm） |
| 输出信号 | 0.3/0.5/1 mV/V ±0.2% | 补偿温度范围 | -5...+45°C |
| 工作温度范围 | -15...+55°C | 灵敏度温漂 | ±0.01% C.N./°C |
| 零点温漂 | ±0.02% C.N./°C | 防护等级 | IP50 |

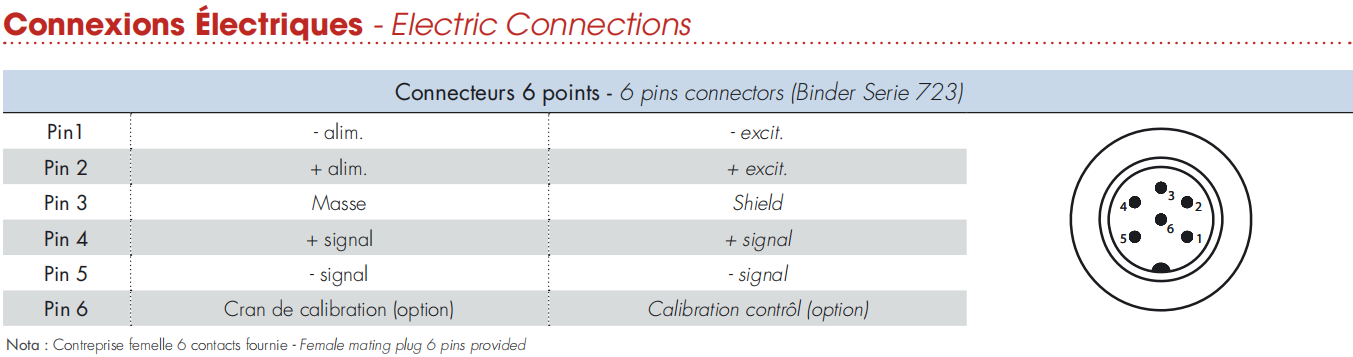

| 电气连接 | 6针连接器（Binder Serie 723） |

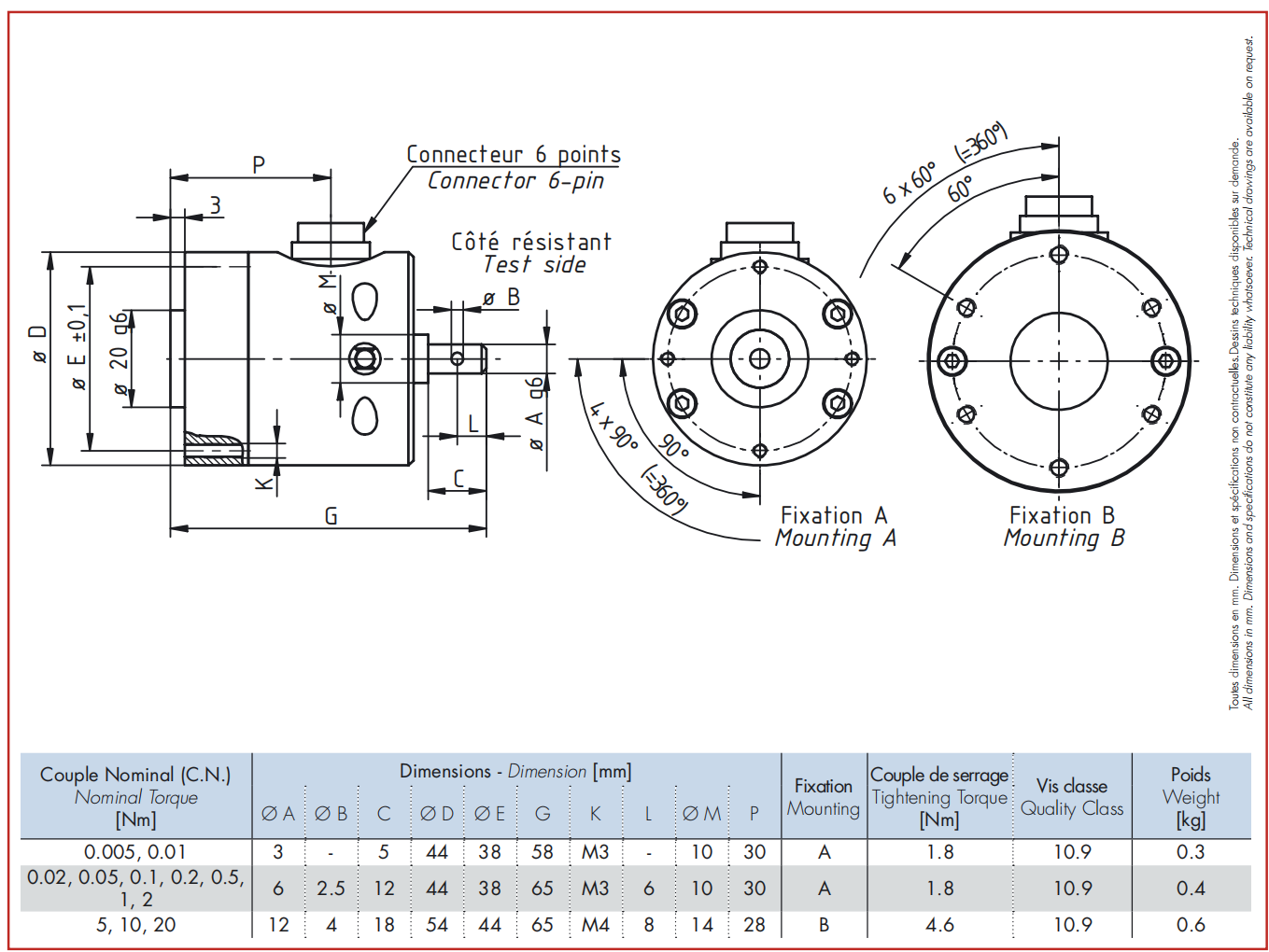

尺寸图
