966
联轴器966系列
SCAIME 966系列是专为扭矩测量应用设计的单联轴器，采用浮动安装结构，具有极低的重量和转动惯量，同时保持高扭转刚度。该系列产品适用于光滑轴和键槽轴连接，提供标准型（光滑轴）、-P型（一侧键槽）和-PP型（两侧键槽）三种配置选择。966系列覆盖0.005-30 Nm量程范围，提供18、25、37、50、62、75六种尺寸规格，最高转速可达100,000 rpm，是小扭矩精密测量的理想选择。
产品特点
- 浮动安装设计，消除侧向力和弯矩影响
- 极低重量和转动惯量，适合动态测量
- 高扭转刚度，确保测量精度
- 适用于光滑轴和键槽轴
- 提供标准型、-P型（一侧键槽）、-PP型（两侧键槽）三种配置
- 6种尺寸规格可选（18/25/37/50/62/75）
- 最高转速达100,000 rpm
- 不锈钢材质，耐腐蚀耐用
- 紧凑结构设计，节省安装空间

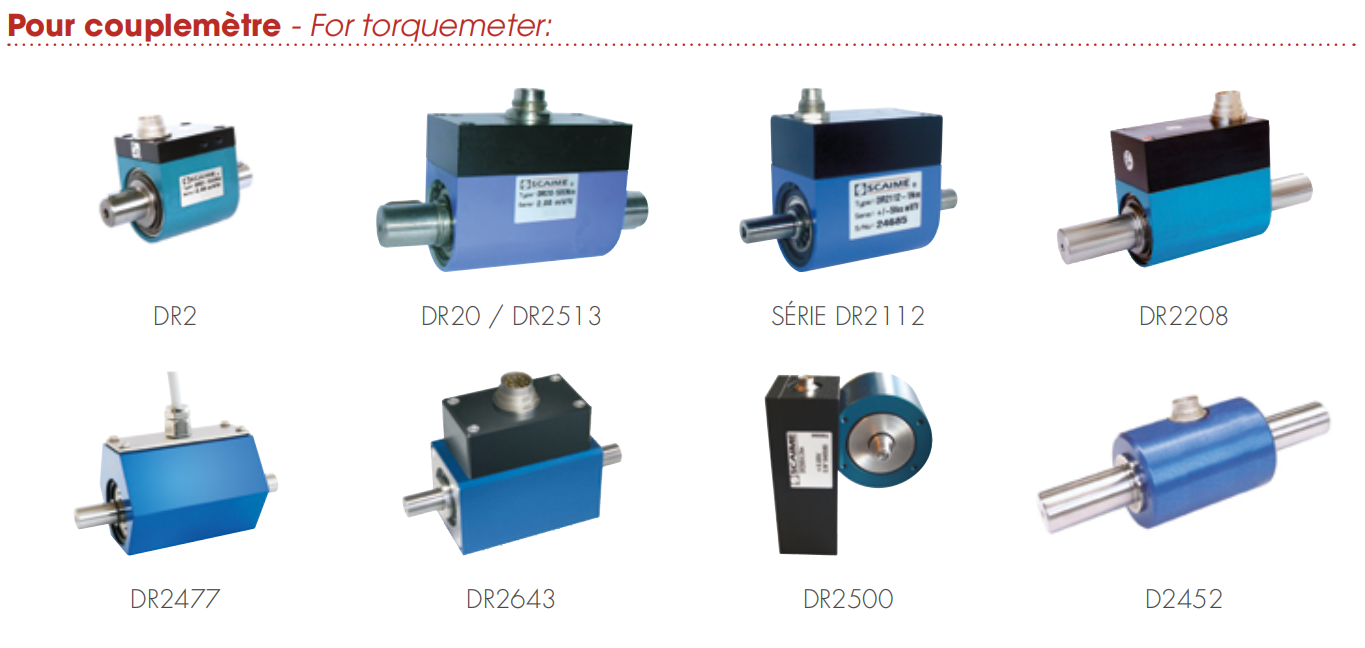

- 与SCAIME扭矩传感器完美匹配
应用领域
小扭矩精密测量电机扭矩测试传动系统测试实验室研发测试质量控制检测自动化生产线监测

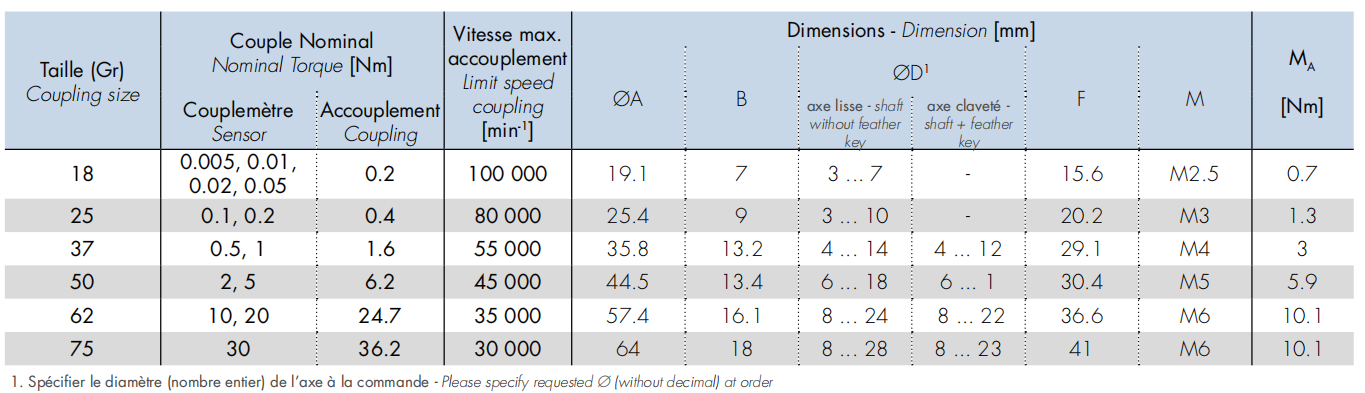

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 单联轴器，浮动安装 | 量程范围 | 0.005-30 Nm |
| 尺寸规格 | 18, 25, 37, 50, 62, 75 | 订货格式 | 966(-P)(-PP)Gr B-C-D |
| 配置选项 | 标准型（光滑轴）、-P（一侧键槽）、-PP（两侧键槽） | 最高转速（尺寸18） | 100,000 rpm |
| 最高转速（尺寸25） | 60,000 rpm | 最高转速（尺寸37） | 40,000 rpm |
| 最高转速（尺寸50） | 30,000 rpm | 最高转速（尺寸62） | 25,000 rpm |
| 最高转速（尺寸75） | 20,000 rpm | 轴径范围 | 根据尺寸规格不同，覆盖多种轴径 |
| 材质 | 不锈钢 | 工作温度 | -20°C至+80°C |
| 防护等级 | IP65 | 特点 | 低重量、低惯性、高扭转刚度 |
尺寸图
