969
联轴器969系列
SCAIME 969系列是专为固定在测试台上的扭矩传感器设计的双联轴器，采用双联轴器结构，具有极低的重量和转动惯量，同时保持高扭转刚度。该系列产品适用于光滑轴和键槽轴连接，提供标准型（光滑轴）、-P型（一侧键槽）和-PP型（两侧键槽）三种配置选择。969系列覆盖0.005-30 Nm量程范围，提供18、25、37、50、62、75六种尺寸规格，最高转速可达100,000 rpm，能够完整保留扭矩传感器的所有技术特性，是测试台架应用的理想选择。
产品特点
- 双联轴器设计，专用于固定式扭矩传感器
- 极低重量和转动惯量，适合动态测量
- 高扭转刚度，确保测量精度
- 适用于光滑轴和键槽轴
- 提供标准型、-P型（一侧键槽）、-PP型（两侧键槽）三种配置
- 6种尺寸规格可选（18/25/37/50/62/75）
- 最高转速达100,000 rpm
- 完整保留扭矩传感器技术特性
- 不锈钢材质，耐腐蚀耐用
- 紧凑结构设计，节省安装空间

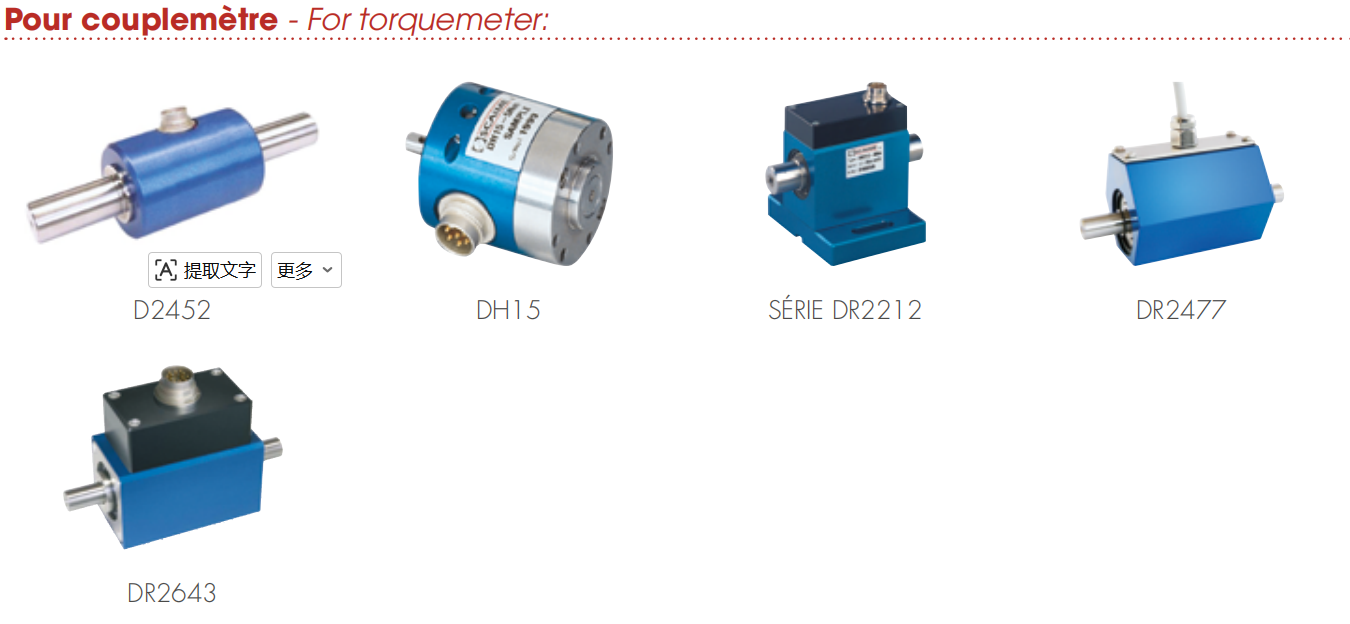

- 与SCAIME扭矩传感器完美匹配
应用领域
测试台架扭矩测量电机性能测试传动系统测试实验室研发测试质量控制检测自动化生产线监测
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 双联轴器，用于固定式扭矩传感器 | 量程范围 | 0.005-30 Nm |
| 尺寸规格 | 18, 25, 37, 50, 62, 75 | 订货格式 | 969(-P)(-PP) Gr B-C-D |
| 配置选项 | 标准型（光滑轴）、-P（一侧键槽）、-PP（两侧键槽） | 最高转速（尺寸18） | 100,000 rpm |
| 最高转速（尺寸25） | 80,000 rpm | 最高转速（尺寸37） | 55,000 rpm |
| 最高转速（尺寸50） | 45,000 rpm | 最高转速（尺寸62） | 35,000 rpm |
| 最高转速（尺寸75） | 30,000 rpm | 轴径范围（尺寸18） | 3-7 mm（光滑轴） |
| 轴径范围（尺寸25） | 3-10 mm（光滑轴） | 轴径范围（尺寸37） | 4-14 mm（光滑轴）/ 4-12 mm（键槽轴） |
| 轴径范围（尺寸50） | 6-18 mm（光滑轴）/ 6-16 mm（键槽轴） | 轴径范围（尺寸62） | 8-24 mm（光滑轴）/ 8-22 mm（键槽轴） |
| 轴径范围（尺寸75） | 8-28 mm（光滑轴）/ 8-23 mm（键槽轴） | 材质 | 不锈钢 |
| 工作温度 | -20°C至+80°C | 防护等级 | IP65 |
| 特点 | 低重量、低惯性、高扭转刚度、保留传感器特性 |

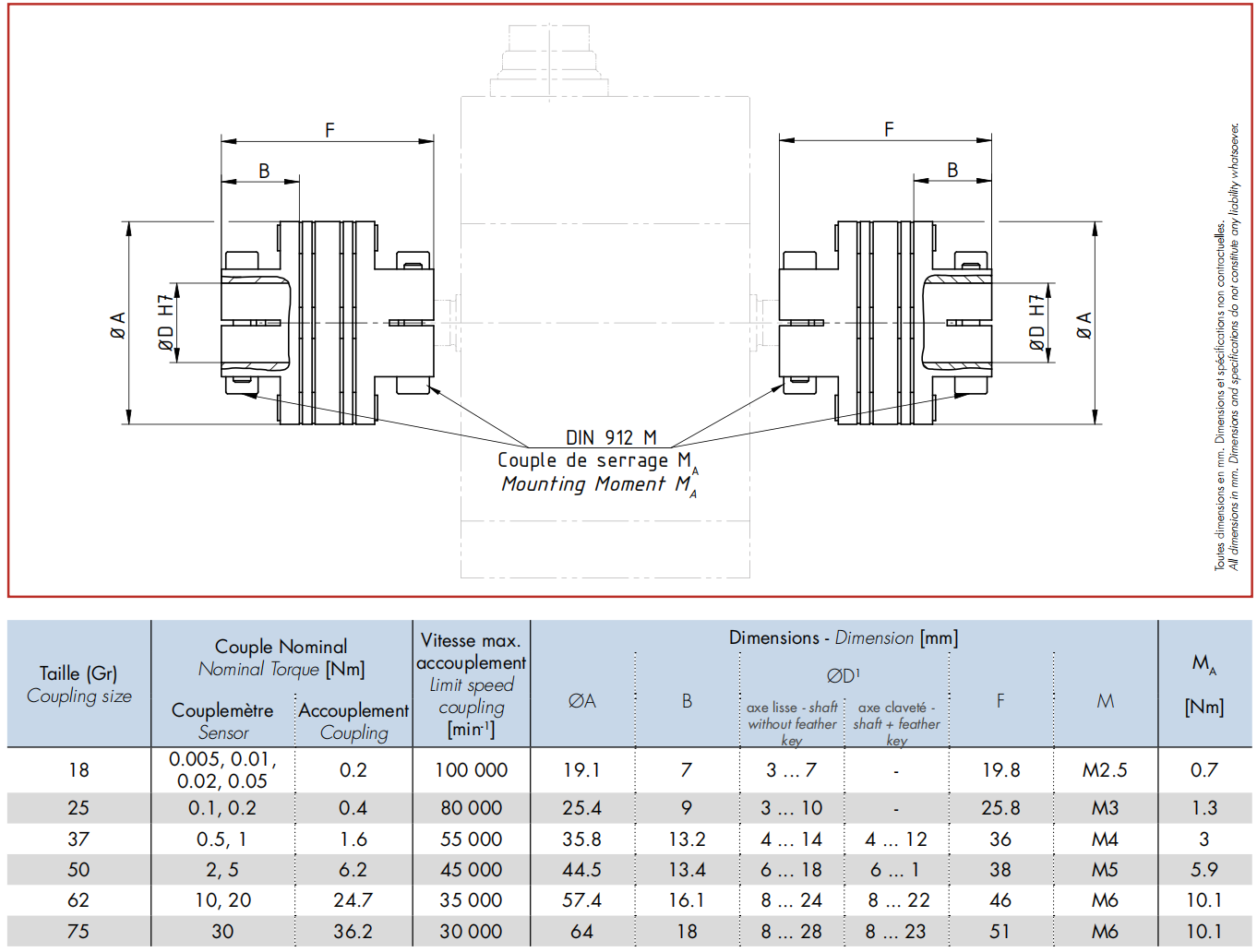

尺寸图
