RADEX-N
联轴器RADEX-N
SCAIME RADEX-N系列是专为浮动安装扭矩传感器设计的单联轴器，采用浮动安装结构，具有极低的重量和转动惯量，同时保持高扭转刚度。该系列产品专为键槽轴设计，能够完整保留扭矩传感器的所有技术特性，确保测量精度不受影响。RADEX-N系列覆盖500 Nm量程，提供尺寸60规格，最高转速可达8,200 rpm，是浮动式扭矩测量应用的理想选择。
产品特点
- 单联轴器设计，浮动安装结构
- 极低重量和转动惯量，适合动态测量
- 高扭转刚度，确保测量精度
- 专为键槽轴设计（DIN 6885标准）
- 完整保留扭矩传感器技术特性
- 不锈钢材质，耐腐蚀耐用
- 紧凑结构设计，节省安装空间

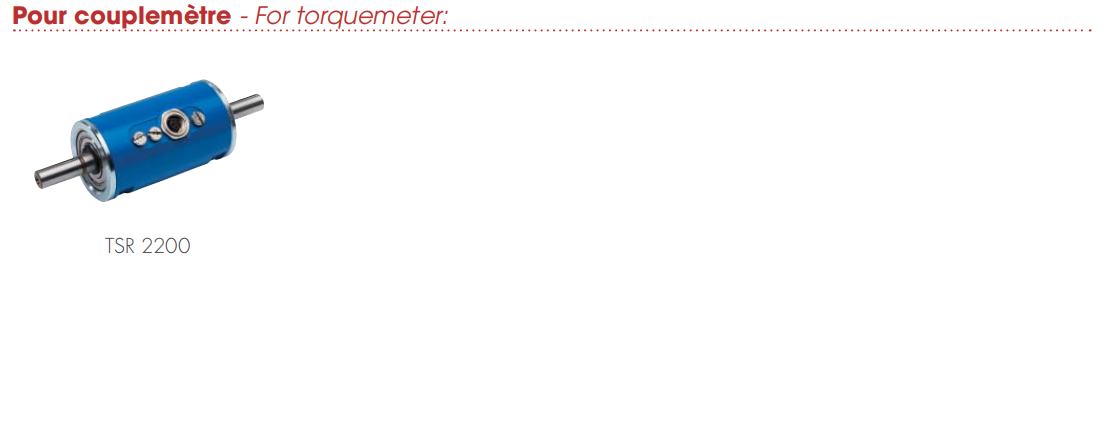

- 与SCAIME扭矩传感器完美匹配
- 高精度加工，保证同轴度
- 易于安装和维护
- 适用于各种工业测试场景
应用领域
浮动式扭矩测量电机性能测试传动系统测试实验室研发测试质量控制检测自动化生产线监测
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 单联轴器，浮动安装 | 额定扭矩 | 500 Nm |
| 最大扭矩（传感器配套） | 690 Nm | 最高转速 | 8,200 rpm |
| 尺寸规格 | 60 | 外径D | 138 mm |
| 最小轴径 | 25 mm | 最大轴径 | 60 mm |
| 长度l2 | 88 mm | 安装深度l12 | 55 mm |
| 键槽宽度S | 11 mm | 订货格式 | RADEX-N-60-NN-1.0-Øds-1.0-ØD |
| 配置说明 | 1.0表示键槽轴（DIN 6885），ds为驱动端轴径，D为从动端轴径 | 材质 | 不锈钢 |
| 工作温度 | -20°C至+80°C | 防护等级 | IP65 |
| 特点 | 低重量、低惯性、高扭转刚度、保留传感器特性 |

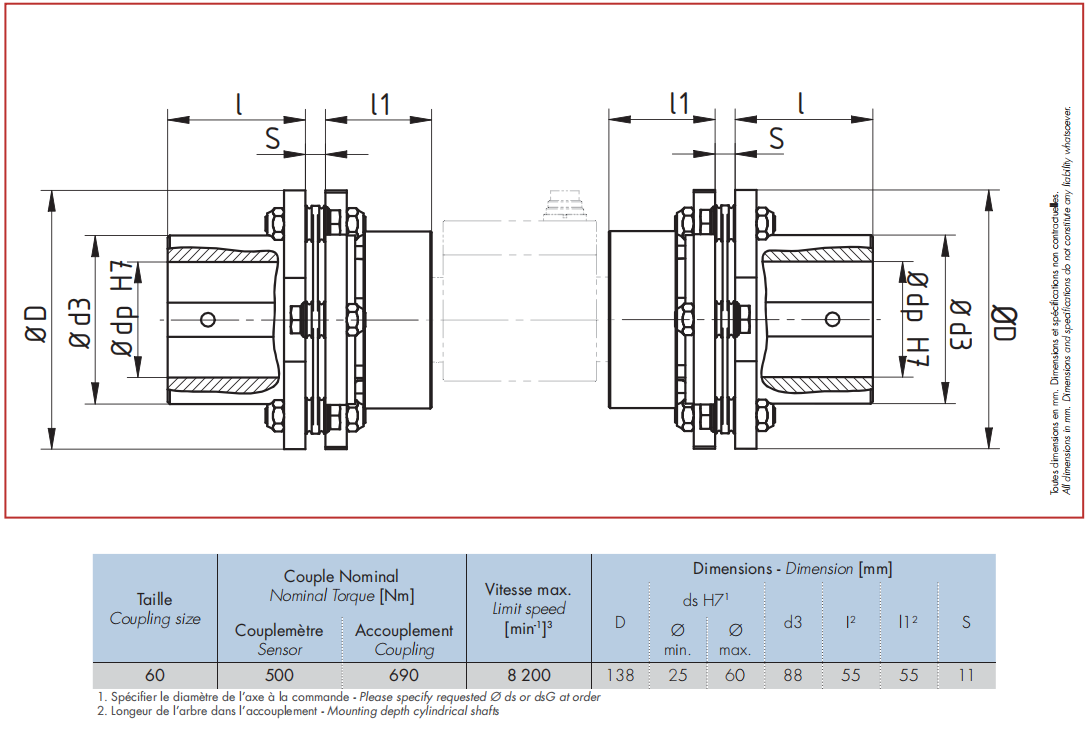

尺寸图
