D2268
D2268 法兰式扭矩传感器
D2268是一款法兰连接式非旋转型扭矩传感器，专为大扭矩精密测量设计。采用超扁平带中心孔的结构设计，外形紧凑。量程覆盖50至10,000 Nm，精度等级达到0.1% C.N.（可选0.05%），重复性为±0.02% C.N.。具有极高的扭转刚度，通过7针连接器（Binder Serie 712）实现电气连接，防护等级IP54，可在-15°C至+55°C的工作温度范围内稳定运行。适用于重型扭矩测试、工业检测等应用场景。
产品特点
- 法兰连接式设计
- 超扁平带中心孔结构
- 大量程精密测量（50-10,000 Nm）
- 精度等级0.1% C.N.（可选0.05%）
- 重复性±0.02% C.N.
- 极高扭转刚度

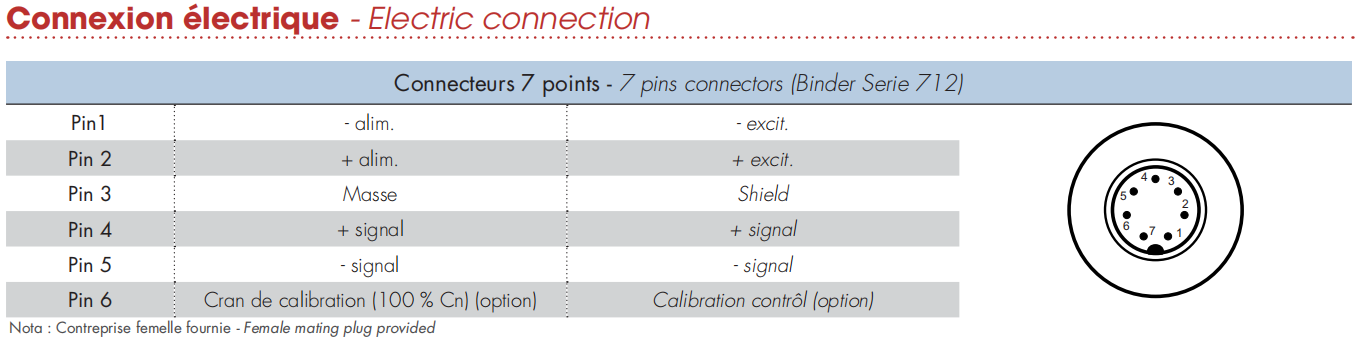

- 7针连接器电气连接（Binder Serie 712）
- 防护等级IP54
- 工作温度范围-15°C至+55°C
- 不锈钢材质
- 可选校准控制功能（100% C.N.）
- 可选宽温补偿范围（-30...+120°C）
应用领域
重型扭矩测试工业检测大型机械测试

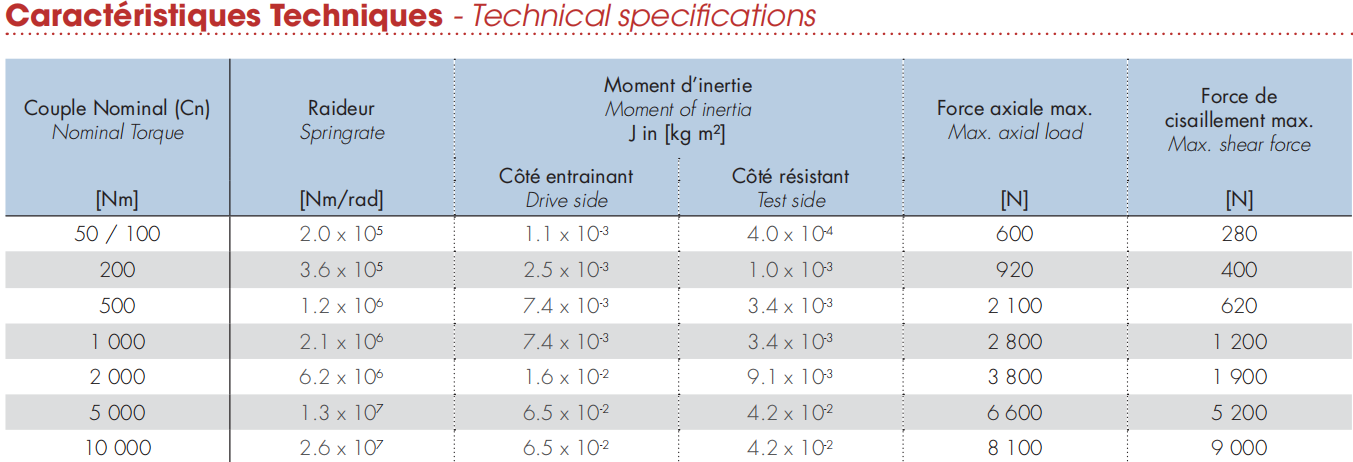

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 额定扭矩(C.N.) | 50, 100, 200, 500, 1000, 2000, 5000, 10000 Nm | 允许工作扭矩 | 130% C.N. |
| 极限扭矩(静态) | >300% C.N. | 精度等级 | 0.1% C.N.（可选0.05%） |
| 重复性 | ±0.02% C.N. | 供电电压 | 2...12 VCC |
| 桥路电阻 | 2000 Ω | 输出信号 | 1.0 mV/V ±0.1%（50Nm: 0.5 mV/V） |
| 补偿温度范围 | +5...+45°C | 工作温度范围 | -15...+55°C |
| 灵敏度温漂 | ±0.01% C.N./°C | 零点温漂 | ±0.02% C.N./°C |
| 防护等级 | IP54 | 电气连接 | 7针连接器（Binder Serie 712） |
| 材质 | 不锈钢 |

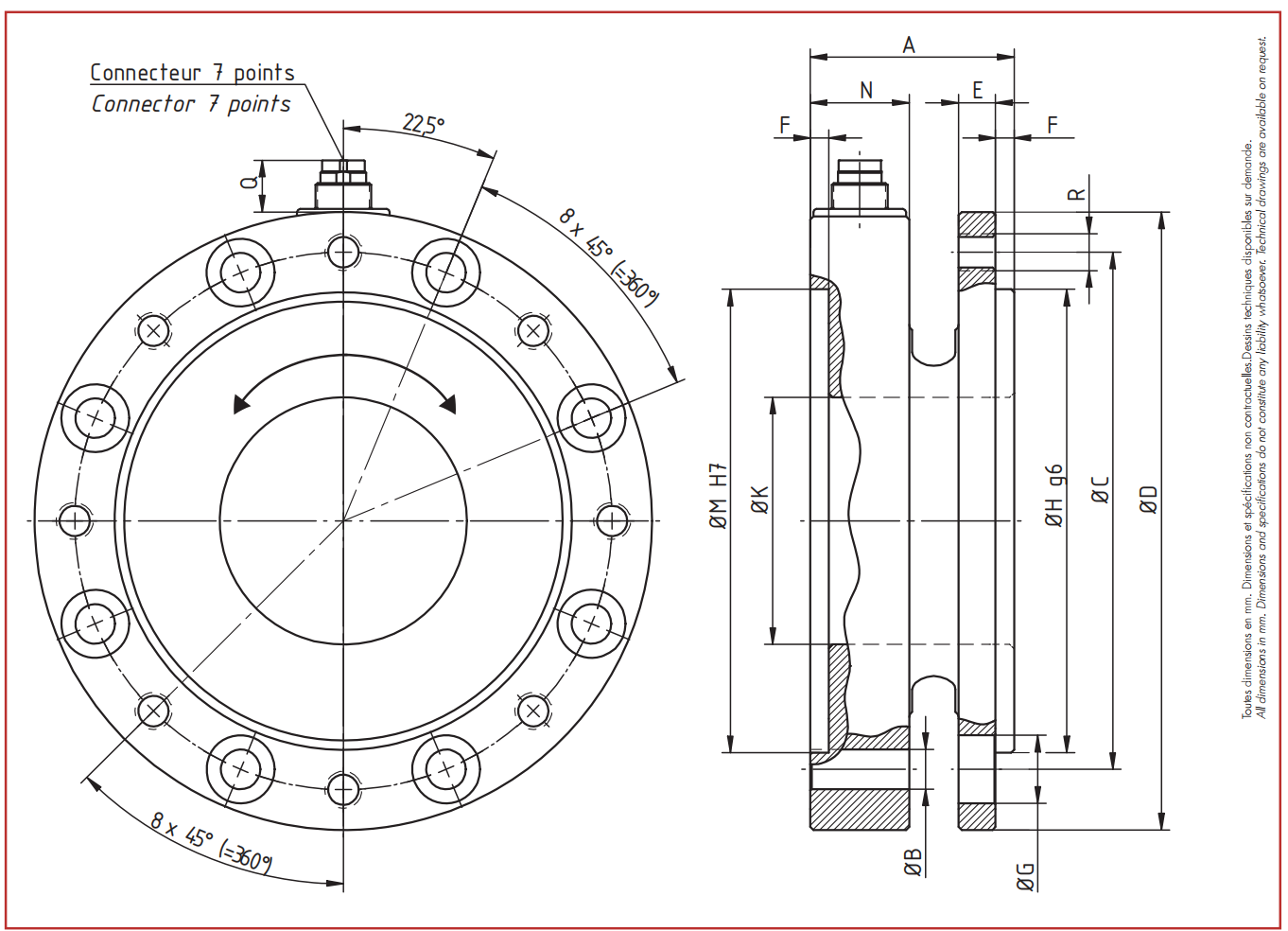

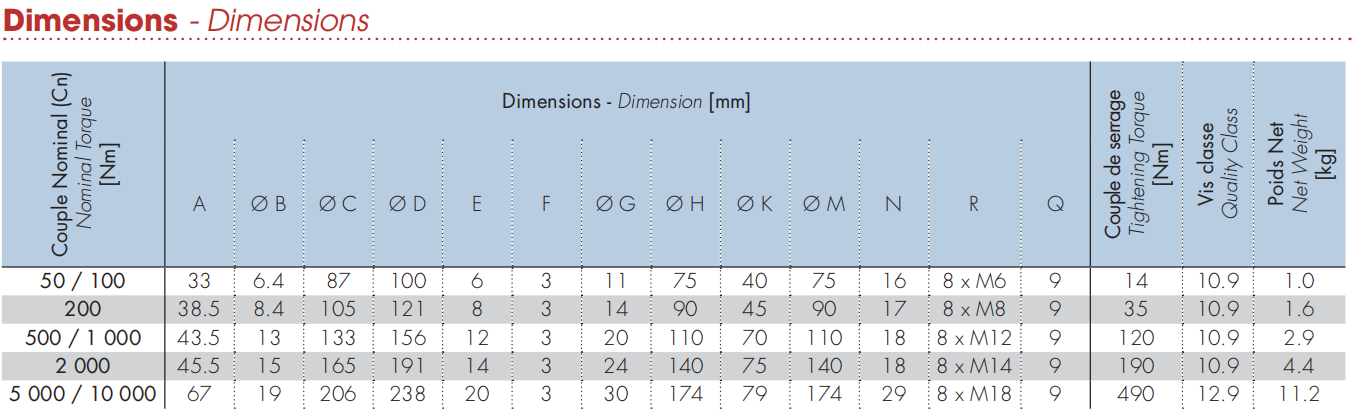

尺寸图
