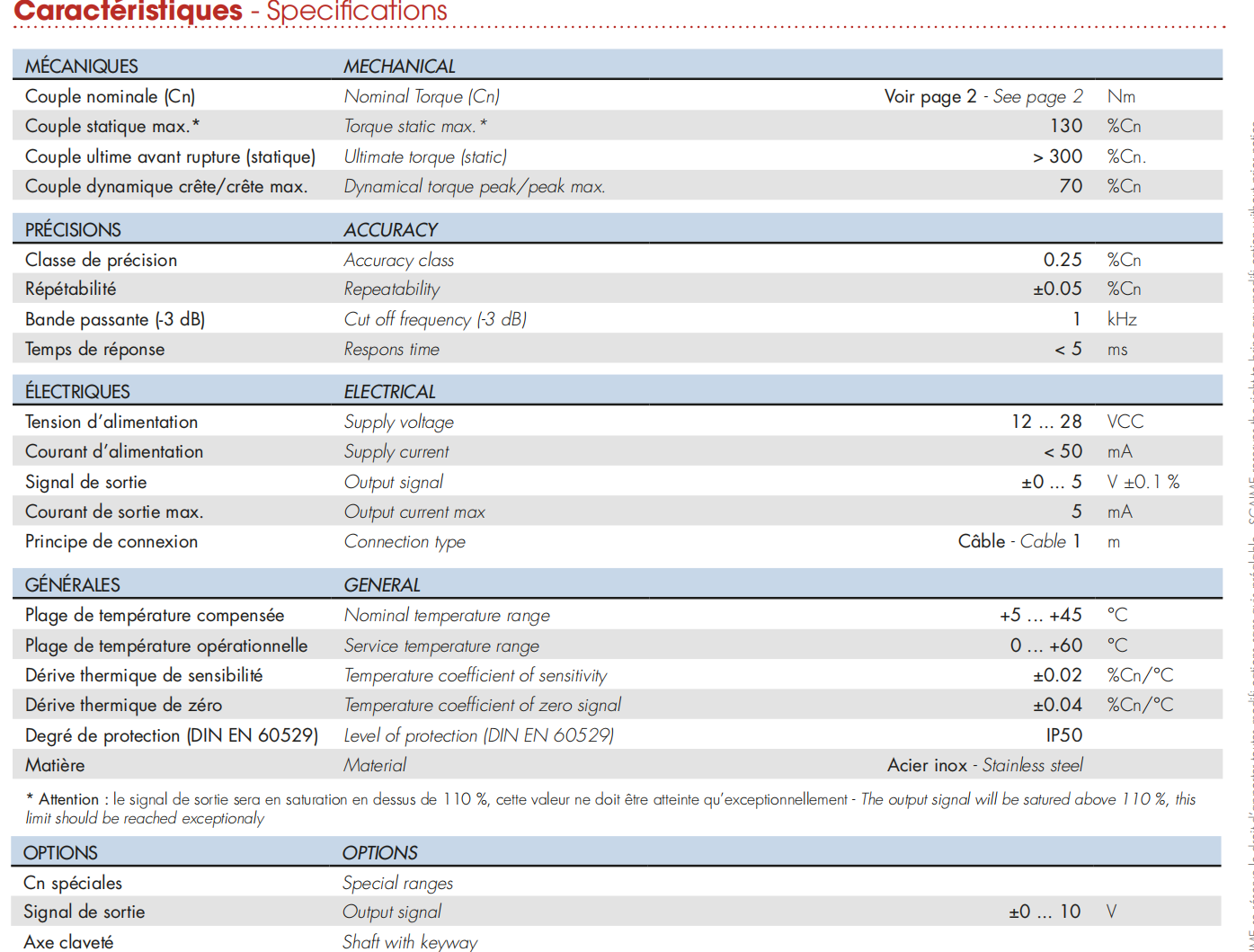

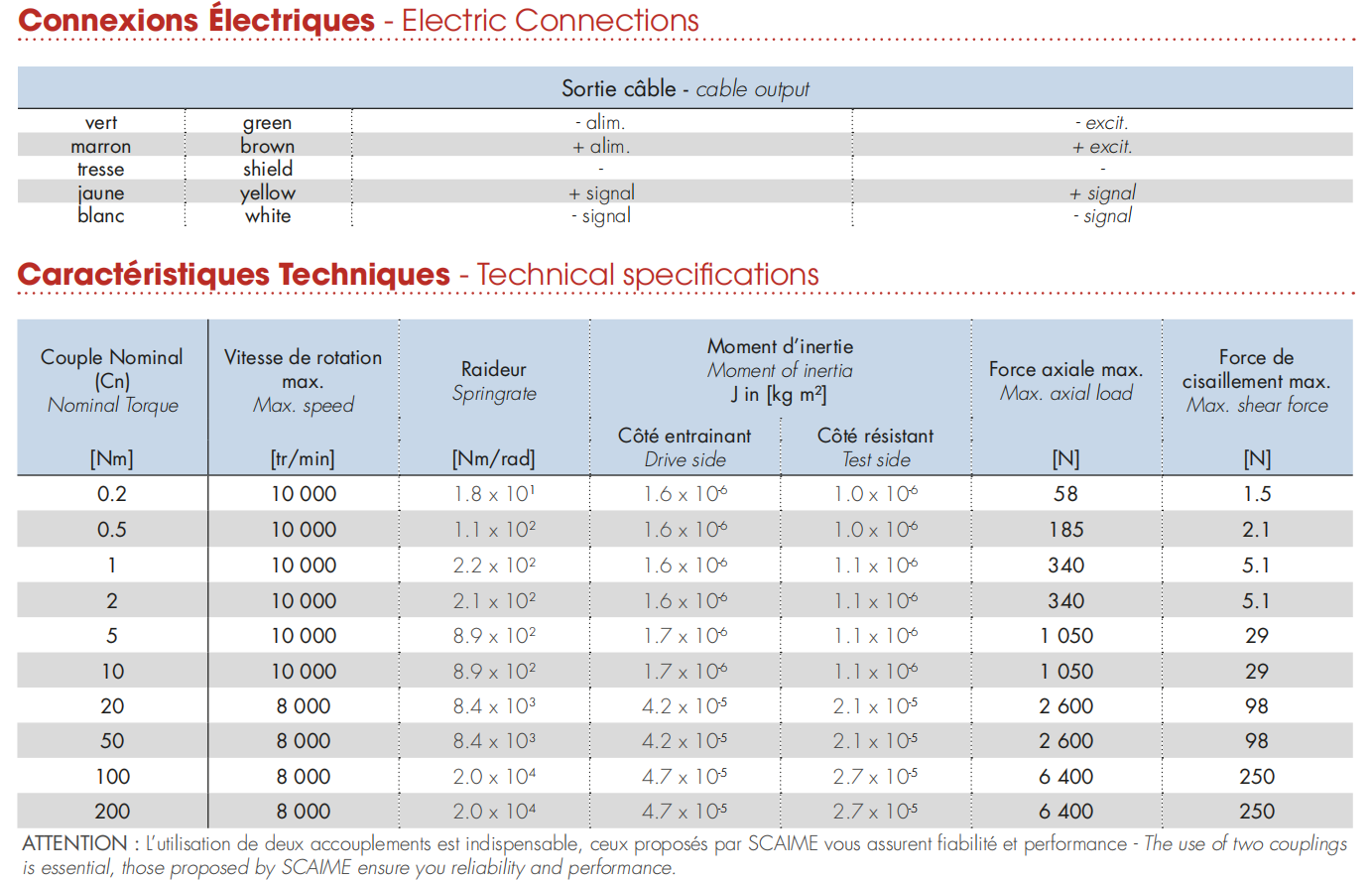

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 量程范围 | 0.2-200 Nm | 精度等级 | 0.25% |
| 重复性 | ±0.05% | 带宽(-3dB) | 1 kHz |
| 响应时间 | < 5 ms | 最高转速 | 8,000-10,000 tr/min |
| 扭转刚度 | 18-20,000 Nm/rad | 转动惯量-驱动侧 | 1.6×10⁻⁶-4.7×10⁻⁵ kgm² |
| 转动惯量-测试侧 | 1.0×10⁻⁶-2.7×10⁻⁵ kgm² | 最大轴向力 | 58-6,400 N |
| 最大剪切力 | 1.5-250 N | 供电电压 | 12-28 Vcc |
| 供电电流 | < 50 mA | 信号输出 | ±0...5V (±0.1%) |
| 输出电流 | < 5 mA | 电气连接 | 电缆输出(1m) |
| 工作温度范围 | 0...+60°C | 补偿温度范围 | +5...+45°C |
| 灵敏度温漂 | ±0.02% Cn/°C | 零点温漂 | ±0.04% Cn/°C |
| 防护等级 | IP50 | 材质 | 不锈钢 |
| 轴设计 | 光滑轴(可选键槽轴) |

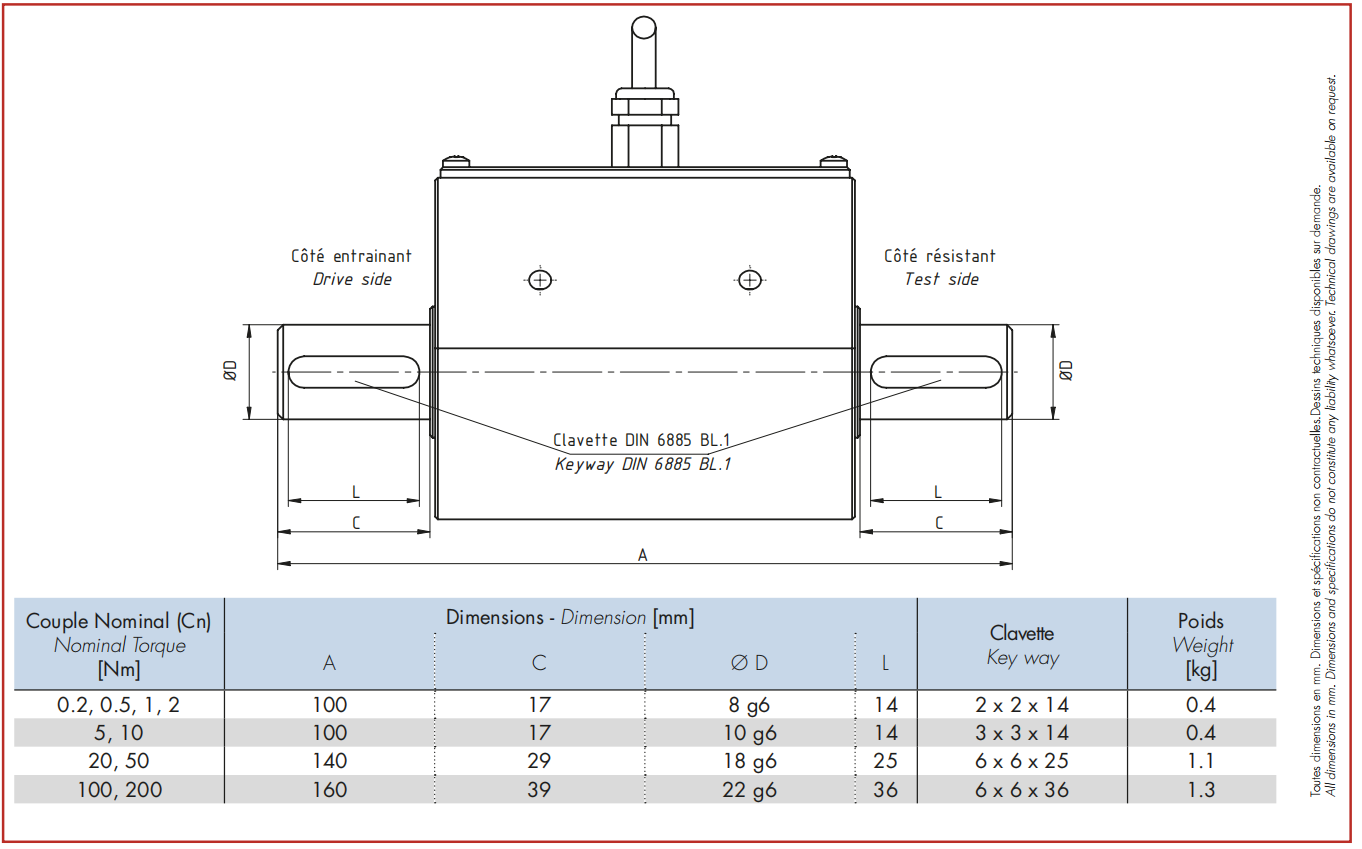

尺寸图
