技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 量程 | 0.1-5,000 Nm | 精度 | 0.25% |
| 带宽 | 1kHz | 刷新率 | 10kHz |
| 最高转速 | 1,000-4,000 tr/min | 扭转刚度 | 18-270,000 Nm/rad |
| 转动惯量-驱动侧 | 2.1x10⁻⁶-3.5x10⁻³ kgm² | 转动惯量-测试侧 | 2.3x10⁻⁷-1.8x10⁻³ kgm² |
| 最大轴向力 | 42-51,000 N | 最大剪切力 | 1.2-4,000 N |
| 供电电压 | 12-28 Vcc | 信号输出 | ±5V |
| 电气连接 | 12针连接器(Binder Serie 581) | 接头类型 | 方形接头(公/母) |
| 可选功能 | 角度/速度信号输出 |

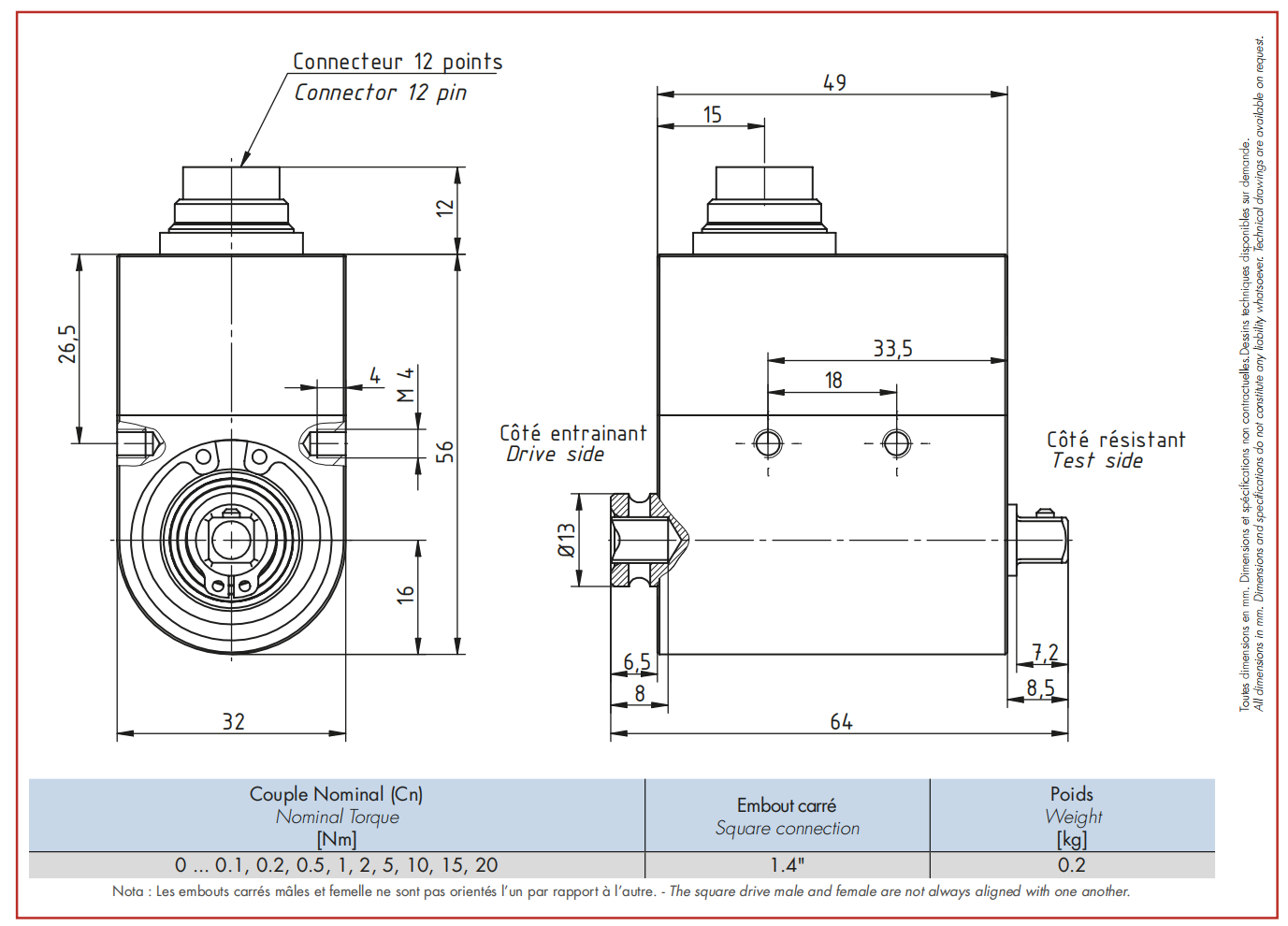

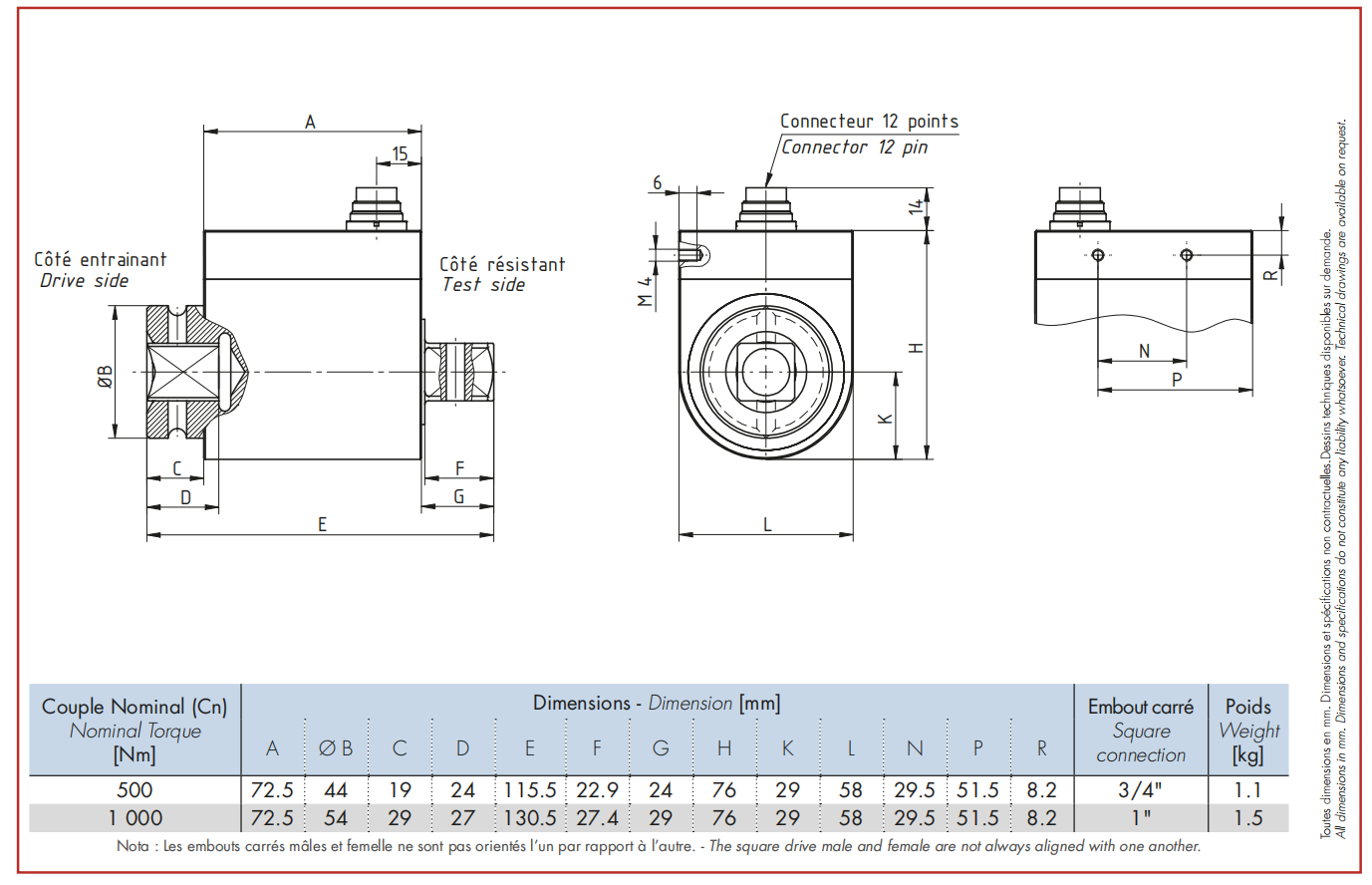

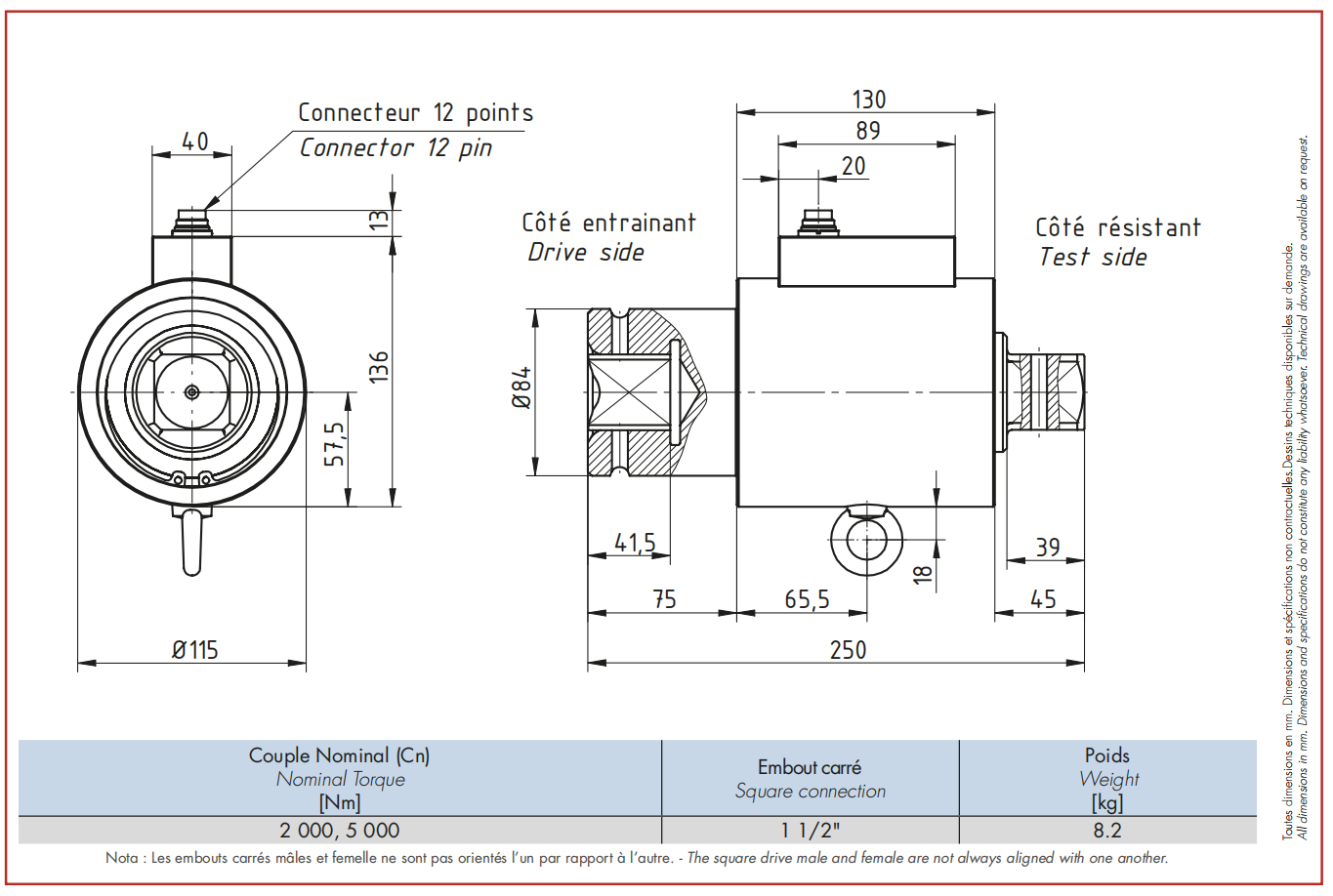

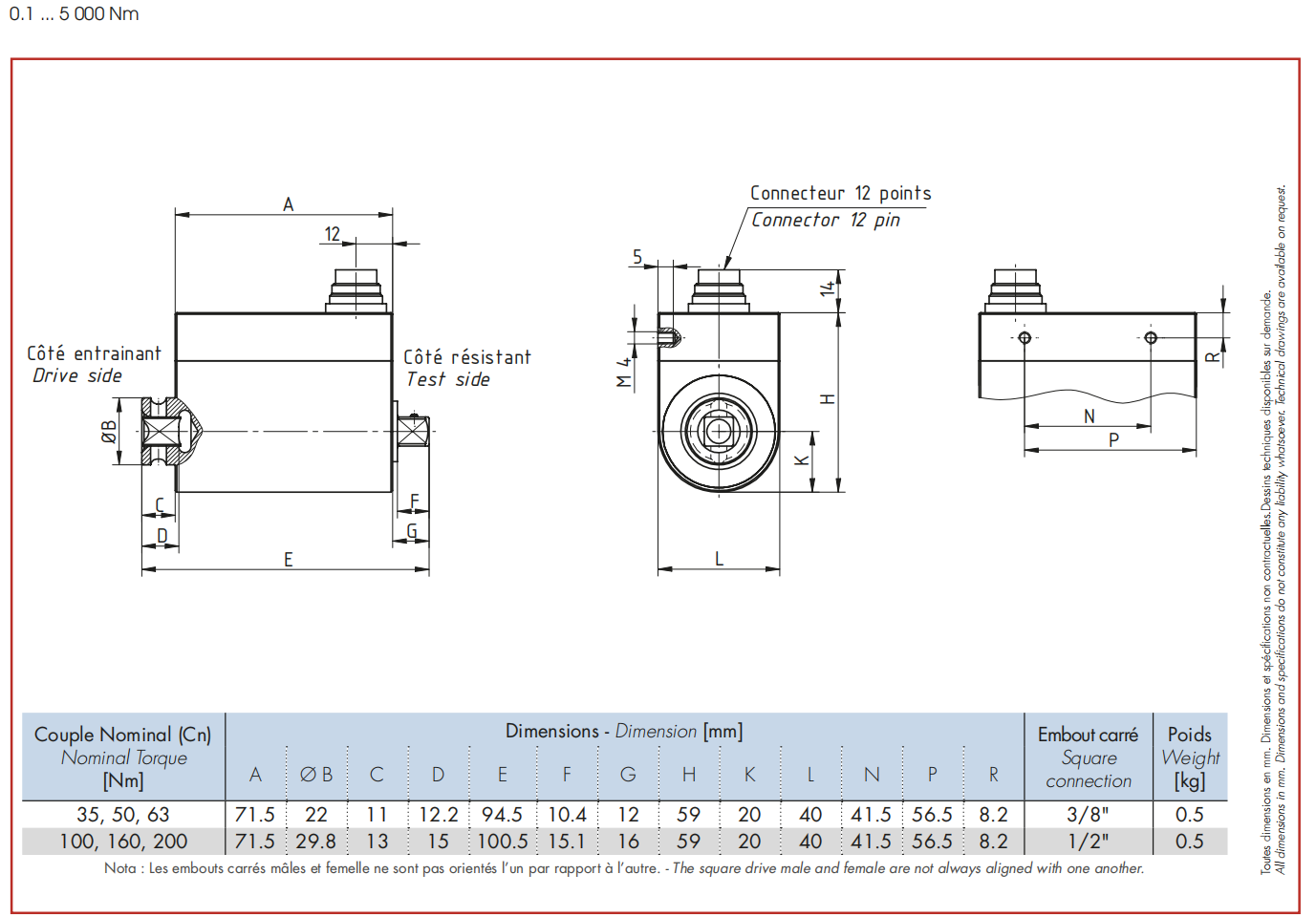

尺寸图
