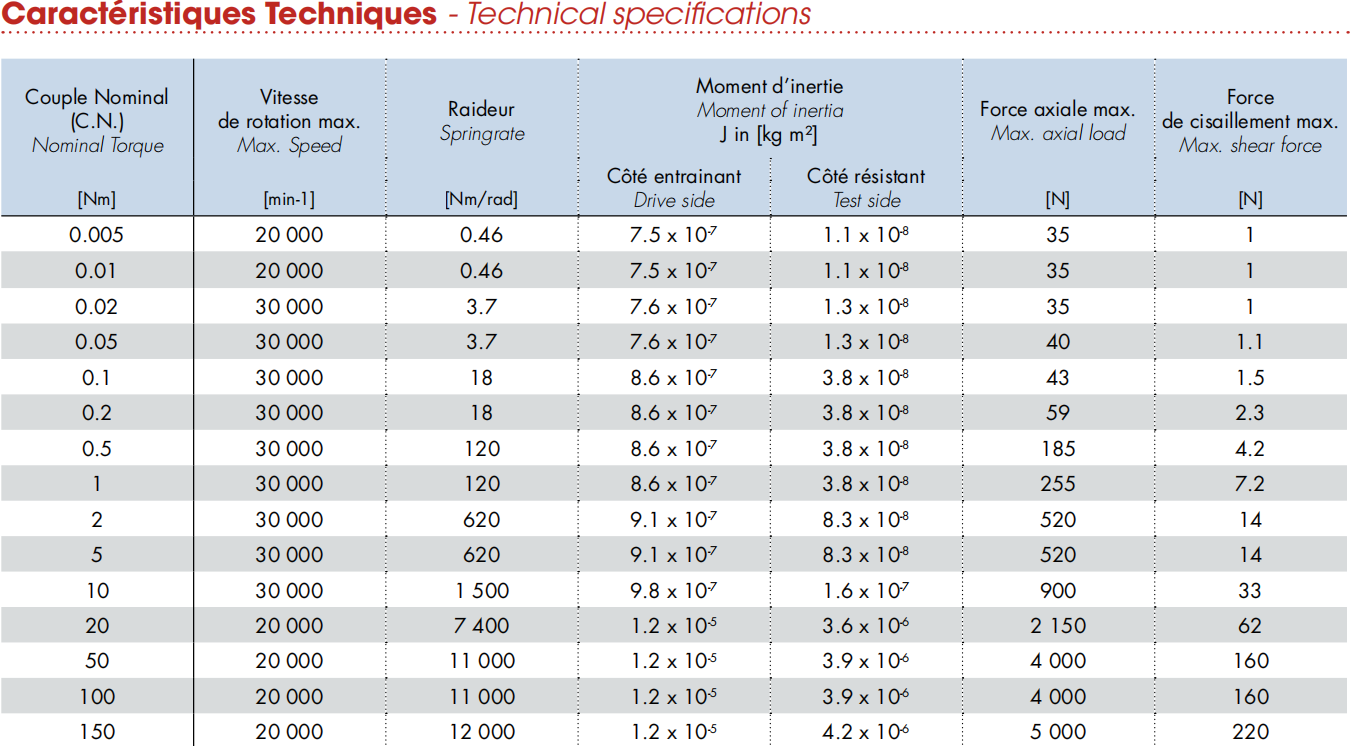

技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 量程范围 | 0.005-150 Nm | 精度等级 | 0.1% |
| 重复性 | ±0.02% | 刷新率 | 10 kHz |
| 带宽(-3dB) | 1 kHz | 响应时间 | < 0.8 ms |
| 最高转速 | 20,000-30,000 min⁻¹ | 供电电压 | 12-28 Vcc |
| 供电电流 | < 60 mA | 信号输出 | ±5 V（可选±10 V） |

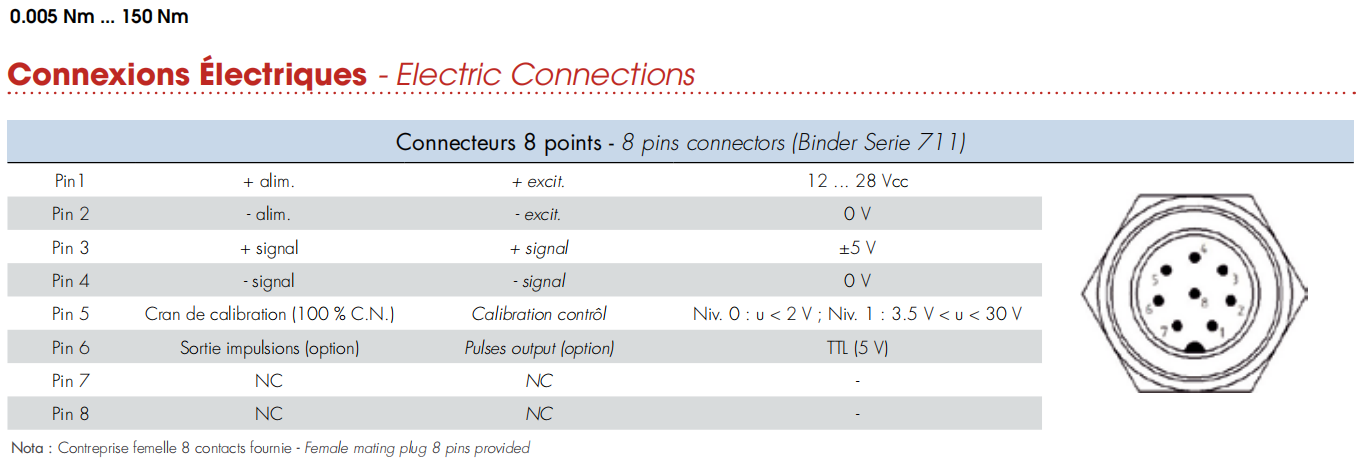

| 输出电流 | < 5 mA | 电气连接 | 8针连接器（Binder Serie 711） |
| Pin 1 (+excit.) | 12-28 Vcc | Pin 2 (-excit.) | 0 V |
| Pin 3 (+signal) | ±5 V | Pin 4 (-signal) | 0 V |
| Pin 5 (校准控制) | L < 2 V; H > 3.5 V | Pin 6 (脉冲输出选项) | TTL (5 V) |
| 工作温度范围 | 0...+60°C | 补偿温度范围 | +5...+45°C |
| 灵敏度温漂 | ±0.01% C.N./°C | 零点温漂 | ±0.02% C.N./°C |
| 防护等级 | IP50 | 服务扭矩 | 150% C.N. |
| 极限扭矩 | > 300% C.N. | 动态峰值扭矩 | 70% C.N. |
| 可选输出 | ±10 V、速度信号(TTL) 6脉冲/转 | 质保 | 2 年 |

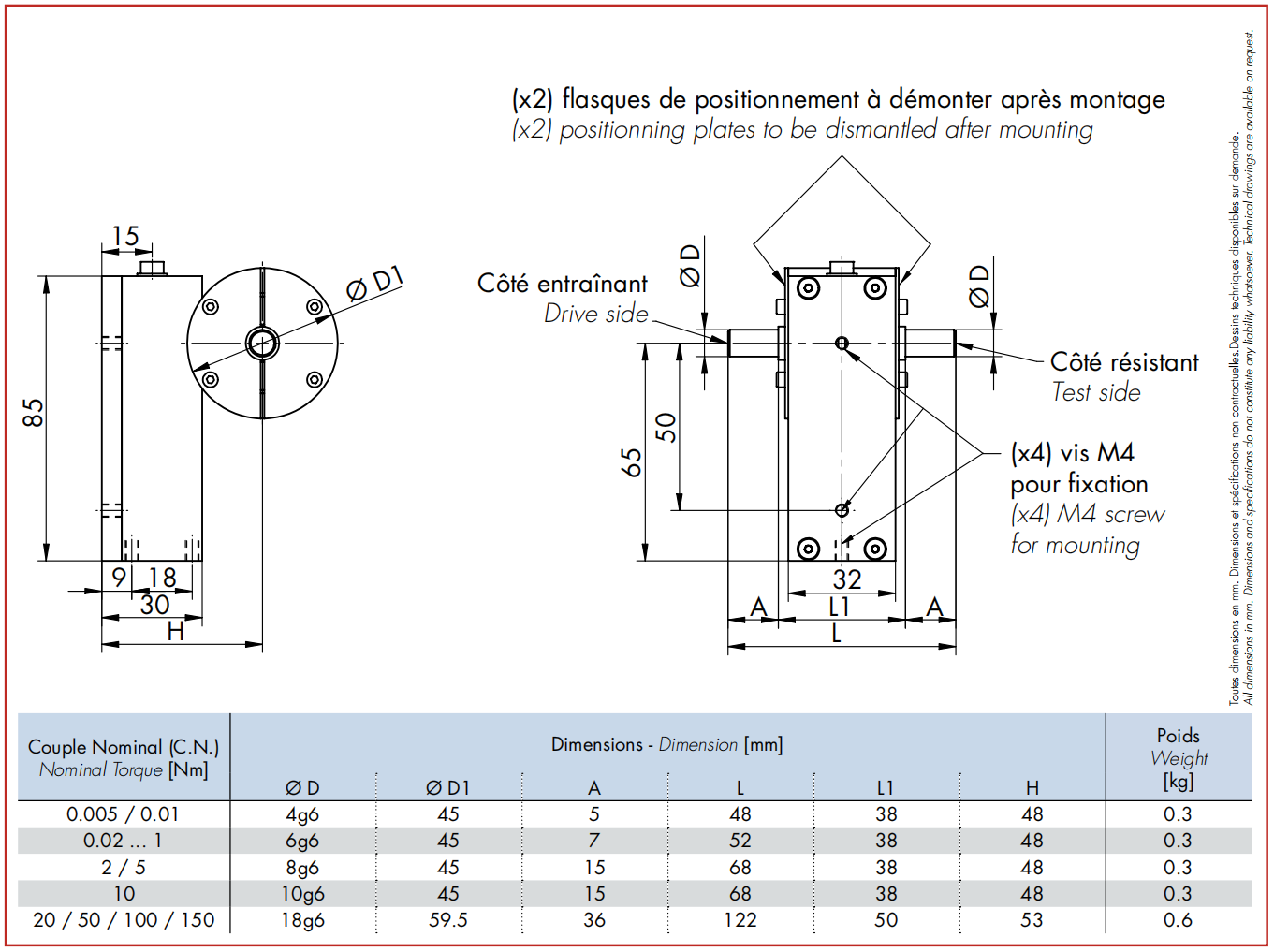

尺寸图
