F60X
F60X 系列称重传感器
F60X 系列不锈钢弯曲梁称重传感器，量程覆盖 10kg-500kg，焊接密封 IP68 防护等级。提供 C3（3000d OIML 认证）和 C6（6000d OIML 认证）两种精度版本，综合误差分别为 ±0.017%FS 和 ±0.008%FS。非常适合需要高精度的工业称重应用，如平台秤、检重秤、包装机械等。可选信号匹配功能，支持 ATEX/IECEx 防爆认证选项。
产品特点
- 不锈钢材质，焊接密封 IP68 防护
- C3/C6 双精度版本可选
- 3000d/6000d OIML 认证
- 量程覆盖 10kg-500kg
- 满量程信号 2mV/V±1%
- 综合误差：C3 ±0.017%FS / C6 ±0.008%FS
- 温度补偿范围 -10...+40℃
- 过载限制 150%Emax（最大 200%）
- 6芯屏蔽电缆/3m
- 可选 2mV/V ±0.06% 信号匹配
- ATEX/IECEx/FM 防爆认证选项
- 质保 3 年
应用领域
平台秤检重秤包装机械工业称重高精度称重应用
技术规格
产品型号

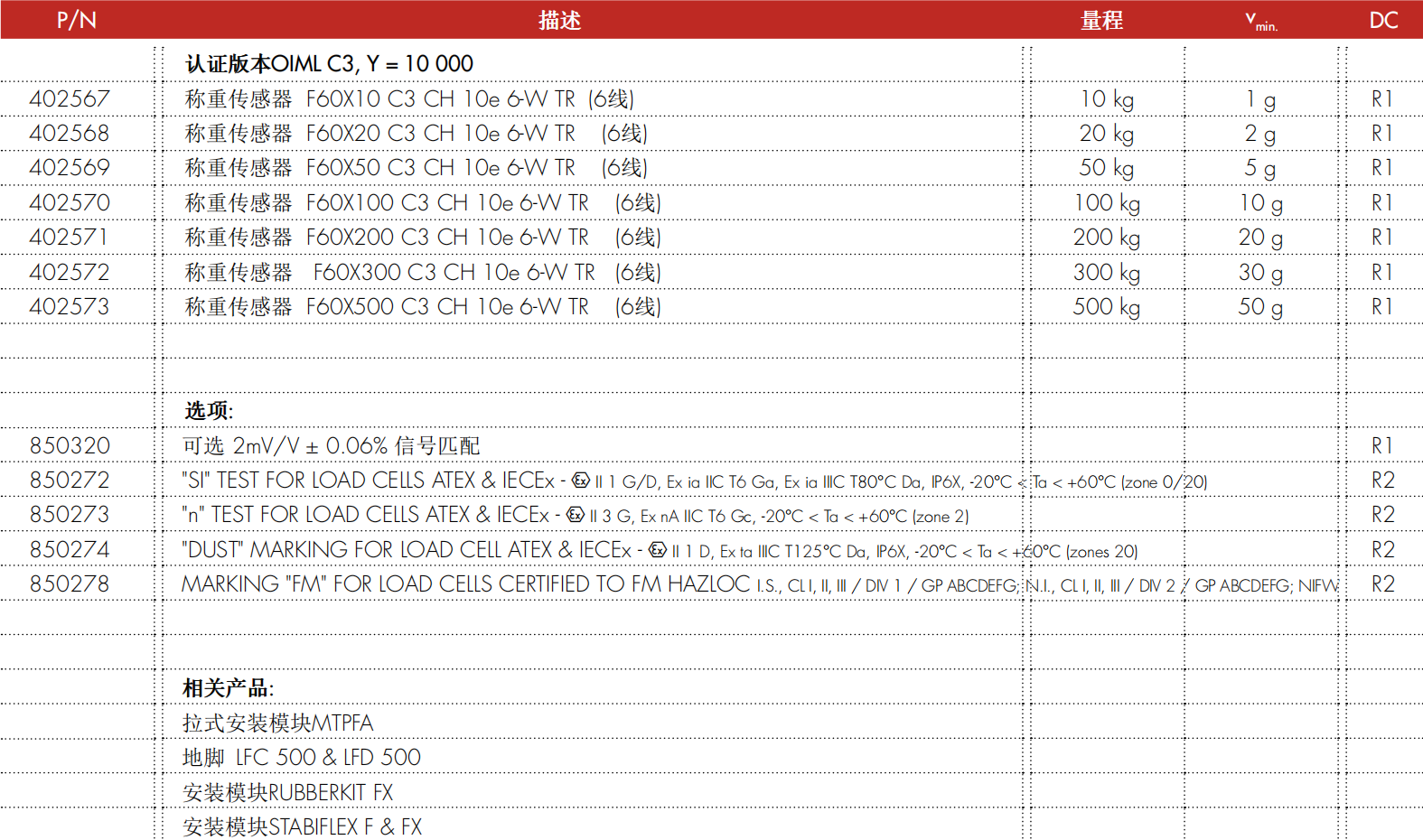

C3 版本 (3000d OIML)
- F60X10 C3 CH 10e 6-W TR (10kg)
- F60X20 C3 CH 10e 6-W TR (20kg)
- F60X50 C3 CH 10e 6-W TR (50kg)
- F60X100 C3 CH 10e 6-W TR (100kg)
- F60X200 C3 CH 10e 6-W TR (200kg)
- F60X300 C3 CH 10e 6-W TR (300kg)
- F60X500 C3 CH 10e 6-W TR (500kg)

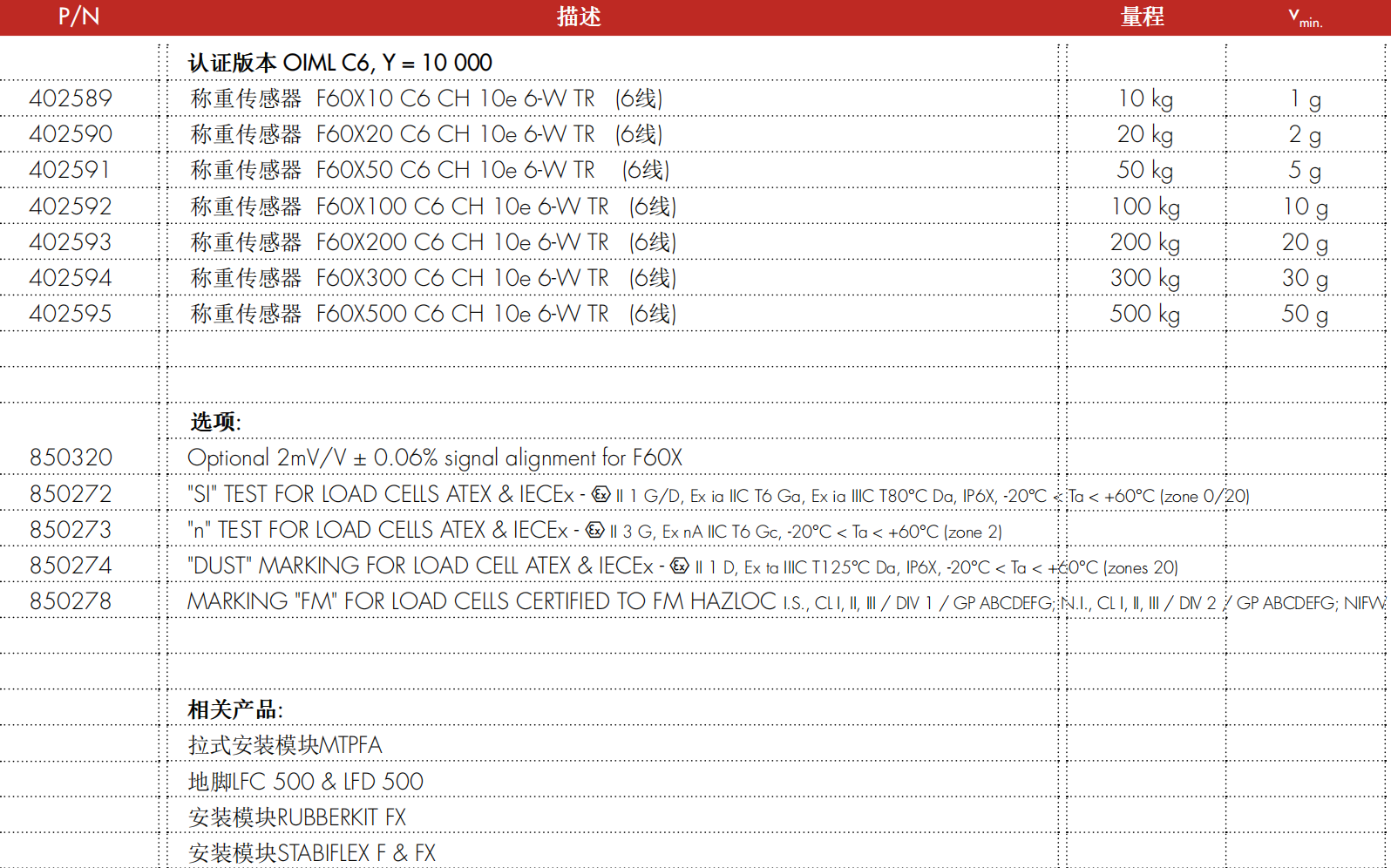

C6 版本 (6000d OIML)
- F60X10 C6 CH 10e 6-W TR (10kg)
- F60X20 C6 CH 10e 6-W TR (20kg)
- F60X50 C6 CH 10e 6-W TR (50kg)
- F60X100 C6 CH 10e 6-W TR (100kg)
- F60X200 C6 CH 10e 6-W TR (200kg)
- F60X300 C6 CH 10e 6-W TR (300kg)
- F60X500 C6 CH 10e 6-W TR (500kg)
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 弯曲梁称重传感器 | 材质 | 不锈钢 |
| 防护等级 | IP68（焊接密封） | 量程范围 | 10 kg, 20 kg, 50 kg, 100 kg, 200 kg, 300 kg, 500 kg |
| 精度等级 | C3 (3000d) / C6 (6000d) | OIML 认证 | R60 C3/C6, Y=10000 |
| 满量程信号 | 2 mV/V ±1% | 综合误差（C3） | ±0.017% FS |
| 综合误差（C6） | ±0.008% FS | 电阻（输入/输出） | 385 Ω ±20 / 350 Ω ±5 |
| 温度补偿范围 | -10...+40°C | 过载限制 | 150% Emax（最大 200%） |
| 电缆规格 | 6芯屏蔽电缆 / 3m | 接线颜色（C3） | +Excit:灰 / +Sign:灰 / -Sign:灰 / -Excit:灰 / +Sense:灰 / -Sense:灰 |
| 接线颜色（C6） | +Excit:蓝 / +Sign:红 / -Sign:白 / -Excit:黑 / +Sense:绿 / -Sense:灰 | 质保 | 3 年 |

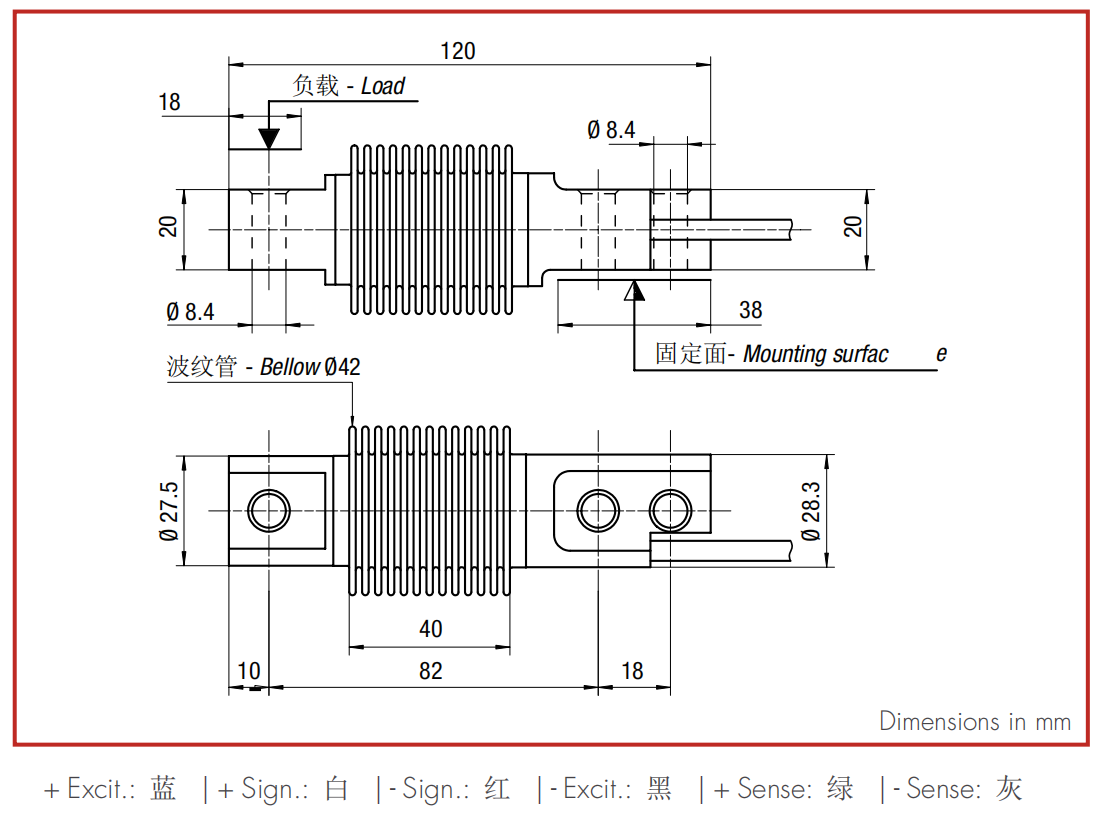

尺寸图
