CB50X

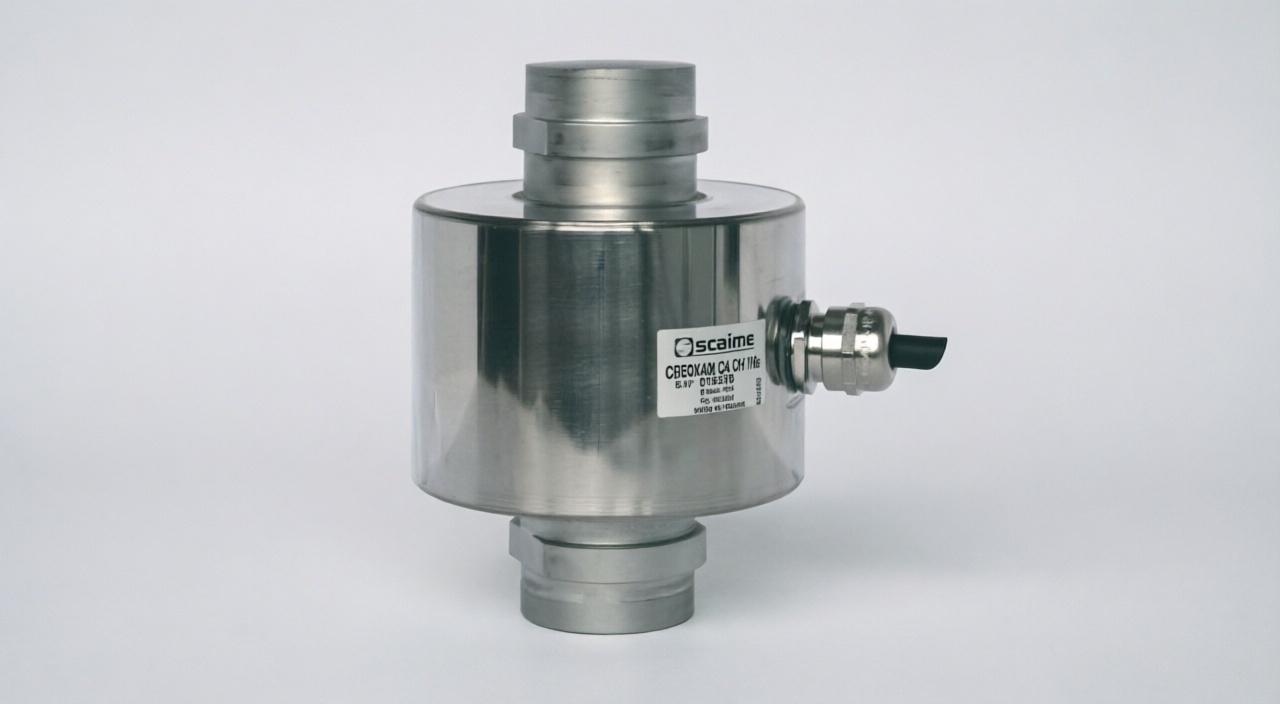

CB50X 柱式称重传感器
CB50X 系列不锈钢柱式称重传感器，量程覆盖 5t-60t，采用不锈钢材质和焊接密封设计，防护等级达到 IP68。通过 4000d OIML R60 认证（Y=10000），配备球形自适应底座和防旋转结构设计，非常适合地磅应用，也可用于料仓称重（配合 STABICAN 套件使用）。
产品特点
- 不锈钢材质，焊接密封 IP68 防护
- 4000d OIML R60 认证，Y=10000
- 量程覆盖 5t-60t（5000kg-60000kg）
- 球形自适应底座设计
- 防旋转结构设计
- 满量程信号 2 mV/V
- 综合误差 ±0.017%FS
- 电阻（输入/输出）：385Ω±20 / 350Ω±5
- 温度补偿范围 -10...+40℃
- 过载限制 150%Emax（最大 300%）
- 4芯屏蔽电缆/15m-铠装
- 接线颜色：+Excit.:蓝 | +Sign.:蓝 | -Sign.:蓝 | -Excit.:蓝
- 可替代 HBM C16、Flintec RC3、GWT PR6201/6221（低高度 170mm）、SCAIME CA40X
- 可选防雷和防鼠电缆
- 可选 ATEX & IECEx 防爆认证（II 1 G/D, Ex ia IIC T6 Ga）
- 质保 3 年
应用领域
地磅料仓称重（配合 STABICAN 套件）重型工业称重
技术规格
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| 产品类型 | 柱式称重传感器 | 材质 | 不锈钢 |
| 防护等级 | IP68（焊接密封） | 量程范围 | 5 t, 10 t, 20 t, 30 t, 40 t, 60 t |
| 精度等级 | 4000d OIML R60 | OIML 认证 | R60 C4, Y=10000 |
| 满量程信号 | 2 mV/V | 综合误差 | ±0.017% FS |
| 电阻（输入/输出） | 385 Ω ±20 / 350 Ω ±5 | 温度补偿范围 | -10...+40°C |
| 工作温度范围 | -20...+60°C | 过载限制 | 150% Emax（最大 300%） |
| 电缆规格 | 4芯屏蔽电缆 / 15m（铠装） | 接线颜色 | +Excit.:蓝 | +Sign.:蓝 | -Sign.:蓝 | -Excit.:蓝 |
| 替代型号 | HBM C16, Flintec RC3, GWT PR6201/6221（低高度 170mm）, SCAIME CA40X | 质保 | 3 年 |

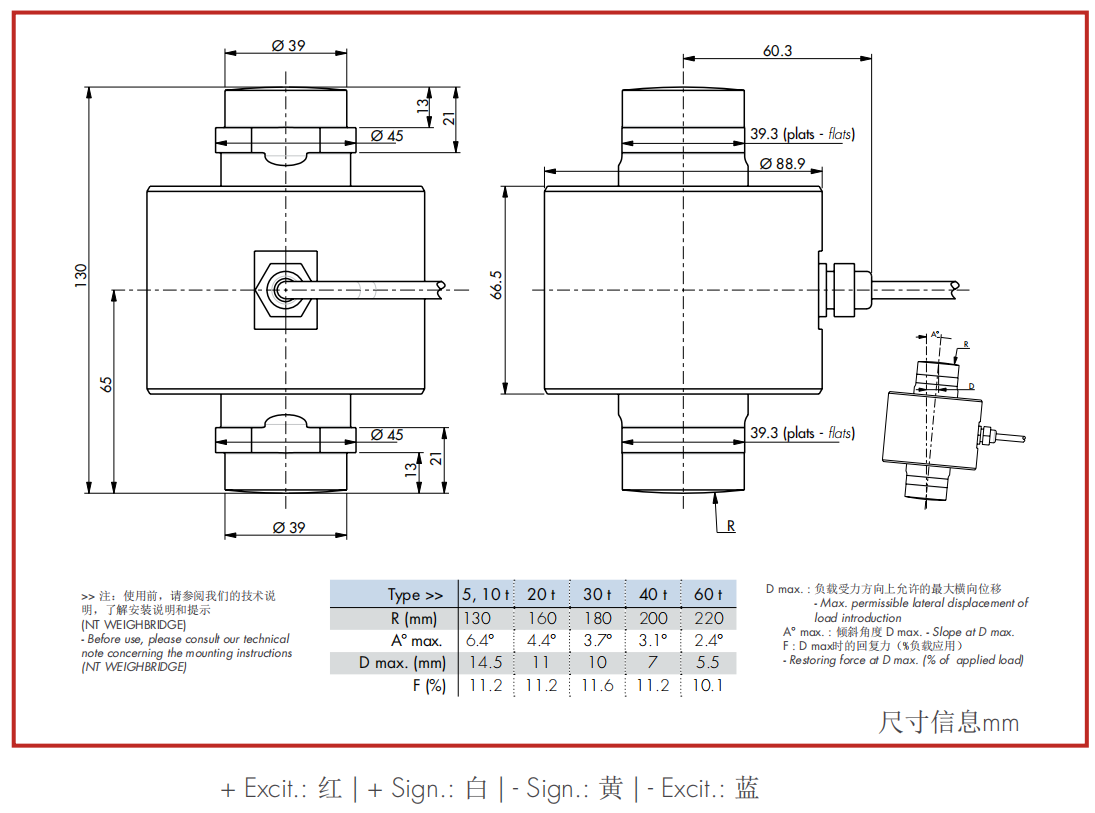

尺寸图
