检重分选

高速动态检重与分级解决方案

SCAIME 解决方案

采用 SCAIME DVX/DVS 高速数字称重传感器，集成 eNod 控制器，1000 次/秒测量速度，±500 000 分度分辨率，支持 MODbus/CANopen/PROFIBUS 等多种工业总线，实现自动重量采集和滤波处理

详细方案

SCAIME 为高速动态检重应用提供了领先的数字称重解决方案。系统采用 DVX/DVS 系列高速数字称重传感器，测量速度高达 1000 次/秒，分辨率达±500 000 分度，综合误差仅 0.017%。传感器集成 eNod 智能控制器，内置专用动态检重软件，自动完成信号处理、重量计算和滤波处理。系统支持 MODbus-RTU、CANopen、PROFIBUS-DP、EtherNet/IP、PROFINET、EtherCAT 等多种工业总线协议，可轻松集成到 PLC 控制系统。

技术亮点

DVX/DVS 高速数字传感器，1000 次/秒测量速度
±500 000 分度分辨率，0.017% 综合误差
集成 eNod 控制器，专用动态检重软件
自动数字滤波，消除振动噪声干扰
2 路数字输入/4 路数字输出，直接控制剔除装置
支持 MODbus/CANopen/PROFIBUS/EtherNet/IP/PROFINET/EtherCAT
不锈钢 IP69K 防护，EHEDG 卫生认证（DVS 系列）
OIML/ATEX/IECEx 认证，适用于危险区域

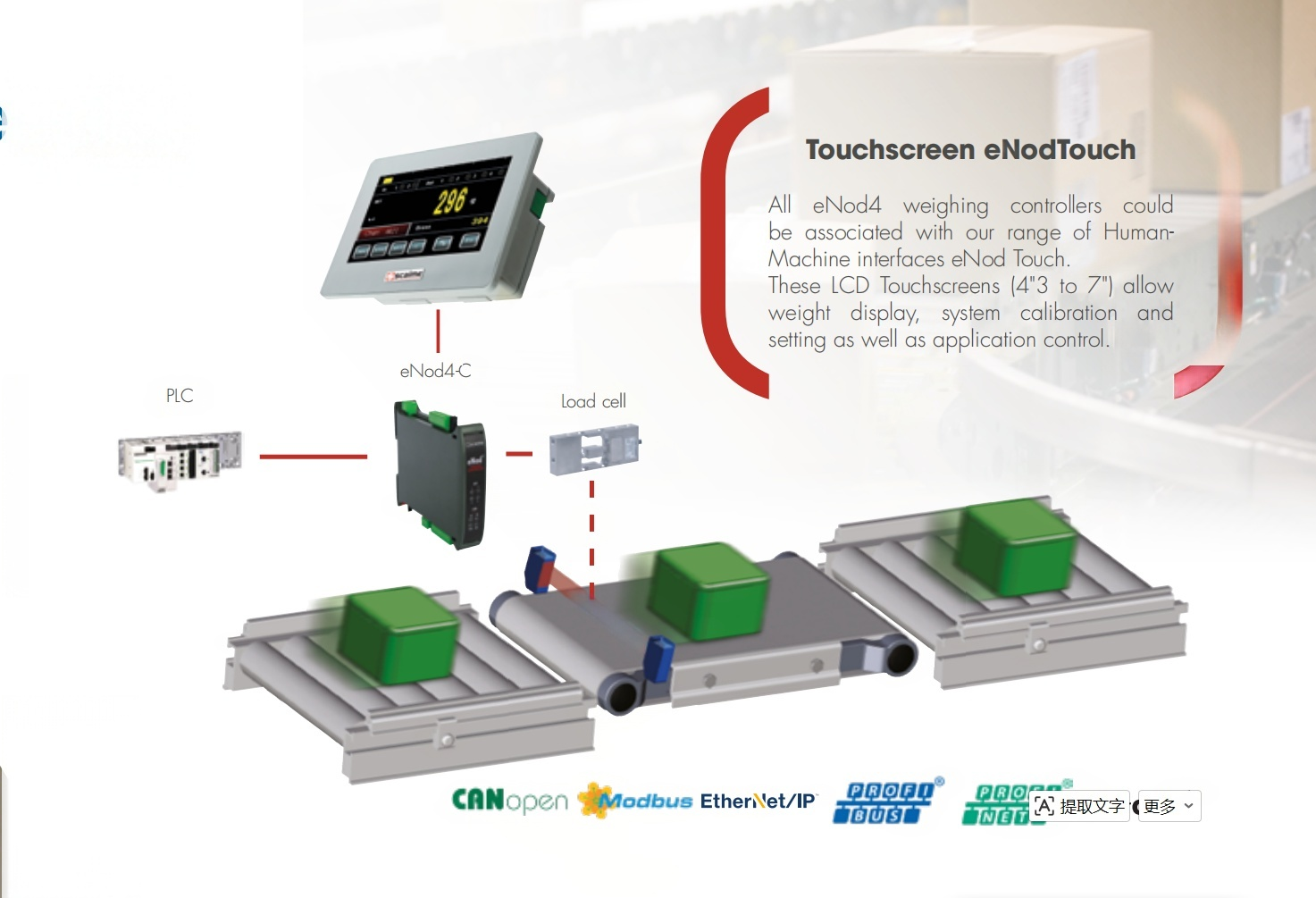

系统配置

世感产品

DVX 数字传感器（7.5-75kg，C3 精度，IP69K，不锈钢）
DVS 数字传感器（15-75kg，C3 精度，IP69K，EHEDG 卫生认证）
AAD 数字传感器（5-75kg，C3 精度，IP65，铝合金）

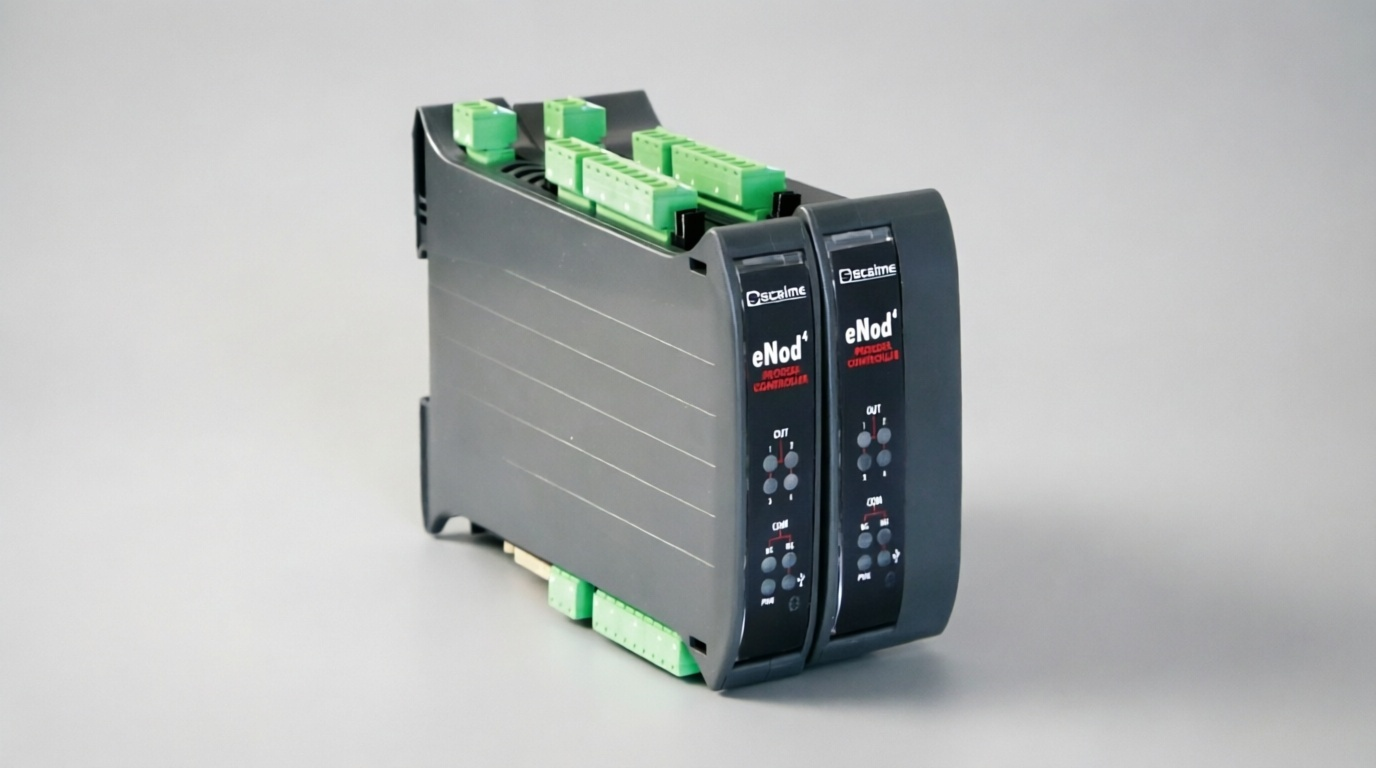

eNod3-DIN/eNod3-BOX 控制器（OIML 6000d，24 位 AD，RS232/RS485/CANbus）
eNod4-DIN/eNod4-BOX 控制器（OIML 6000d，USB/RS485/CANbus/EtherNet，4"3-7"显示屏）
AQ/AG/AP/AXL-AXH/AVX-AVS/F60X 系列传感器（5kg-635kg 量程）

自动化产品

PLC 控制系统（西门子/施耐德/三菱等）
自动剔除装置（气吹式/推杆式/翻板等）
SCADA 数据采集与监控系统

工作原理

物品通过输送线进入称重区域，DVX/DVS 数字传感器实时采集重量信号，eNod 控制器以 1000 次/秒的速度进行 AD 转换和数据处理。内置专用检重软件自动计算重量值，与预设的上下限进行比较。当重量超出范围时，通过 4 路数字输出信号控制剔除装置将不合格品自动剔除。同时通过工业总线将数据上传至 PLC 和上位机，实现生产数据统计和追溯。
