连续配料

失重式连续定量给料解决方案

SCAIME 解决方案

采用 SCAIME AG/AXL/AVX 系列高精度称重传感器，配合 eNod4-F 失重喂料专用控制器，实现流量计算、总量累计、PID 流量控制和自动补料管理

详细方案

SCAIME 为失重式连续定量给料应用提供了专业的解决方案。系统采用 AG 系列单点式传感器（1-100kg）、AXL-AXH 系列不锈钢传感器（15-500kg）、AVX-AVS 系列（7.5-125kg）或 F60X 弯梁式传感器（5-500kg），配合 eNod4-F 失重喂料专用控制器。eNod4-F 内置失重给料应用软件，实现失重流量计算、总量累计、流量设定值管理、PID 流量控制、自学习 PID 参数调整、给料 phases 和补料 phases 的自动控制。

技术亮点

AG/AXL/AVX/F60X 系列传感器，C3/C6 精度等级，0.017% 综合误差
eNod4-F 失重喂料专用控制器，0.005% 精度，±500 000 分度分辨率
失重流量计算和总量累计功能
PID 流量控制，自学习 PID 参数调整技术
自动给料 phases 和补料 phases 管理
4 路逻辑输入/4 路输出，用于给料过程控制和远程总量器脉冲信号
多级数字滤波，消除振动干扰
1 路可调模拟量输出
支持 CANopen/Modbus-RTU/PROFIBUS-DP/Modbus-TCP/EtherNet/IP/PROFINET/EtherCAT
可选 eNodTouch 触摸屏 HMI，无需 PLC 即可操作
测量链诊断功能，确保功能安全

系统配置

世感产品

AG 系列单点式传感器（1-100kg，C3/C6 精度，IP65，铝合金，OIML/NTEP/ATEX/IECEx/FM 认证）
AXL-AXH 系列不锈钢传感器（15-500kg，C3 精度，IP69K，OIML/ATEX/IECEx 认证）
AVX-AVS 系列不锈钢传感器（7.5-125kg，C3/C6 精度，IP69K，EHEDG 卫生版，OIML/ATEX/IECEx 认证）
F60X 弯梁式传感器（5-500kg，C3/C6 精度，IP68，OIML/ATEX/IECEx/FM 认证）
SK30X 弯梁式传感器（300kg-5t，C3/C6 精度，IP68，OIML/NTEP/ATEX/IECEx/FM 认证）
ZA30X 拉式传感器（500kg-7.5t，C3 精度，IP68，OIML/ATEX/IECEx/FM 认证）
R10X 柱式传感器（250kg-100t，IP68，ATEX/IECEx 认证）
R30X 不锈钢柱式传感器（1-25t，C3 精度，IP68，OIML 认证）
eNod4-F STD/eNod4-F IO+ 控制器（DIN 导轨/不锈钢盒，0.005% 精度，24 位 AD）

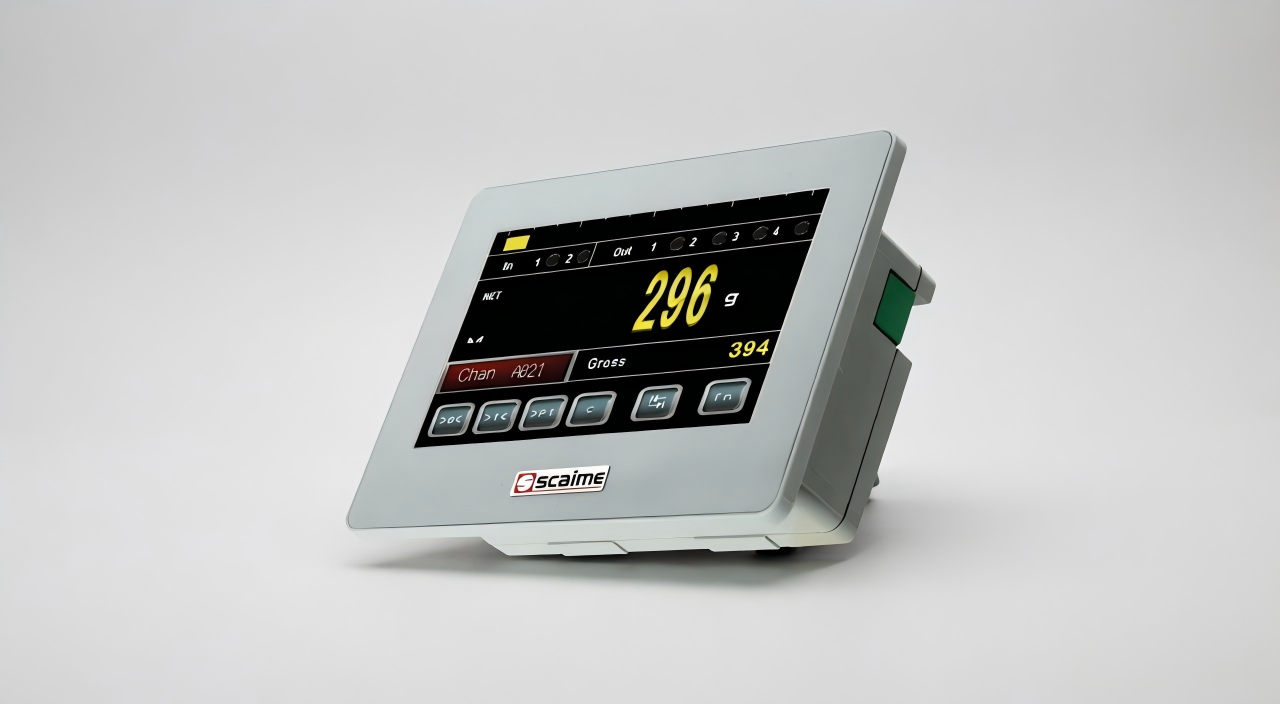

eNodTouch-MS/eNodTouch-ML 彩色触摸屏 HMI（4.3"/5.7"，支持 1-6 个 eNod4）
安装套件（压缩式/拉式，带提升预防、过载保护、侧向限位、减震垫等）

自动化产品

PLC 控制系统（西门子/施耐德/三菱等）
远程总量器
SCADA 数据采集与监控系统

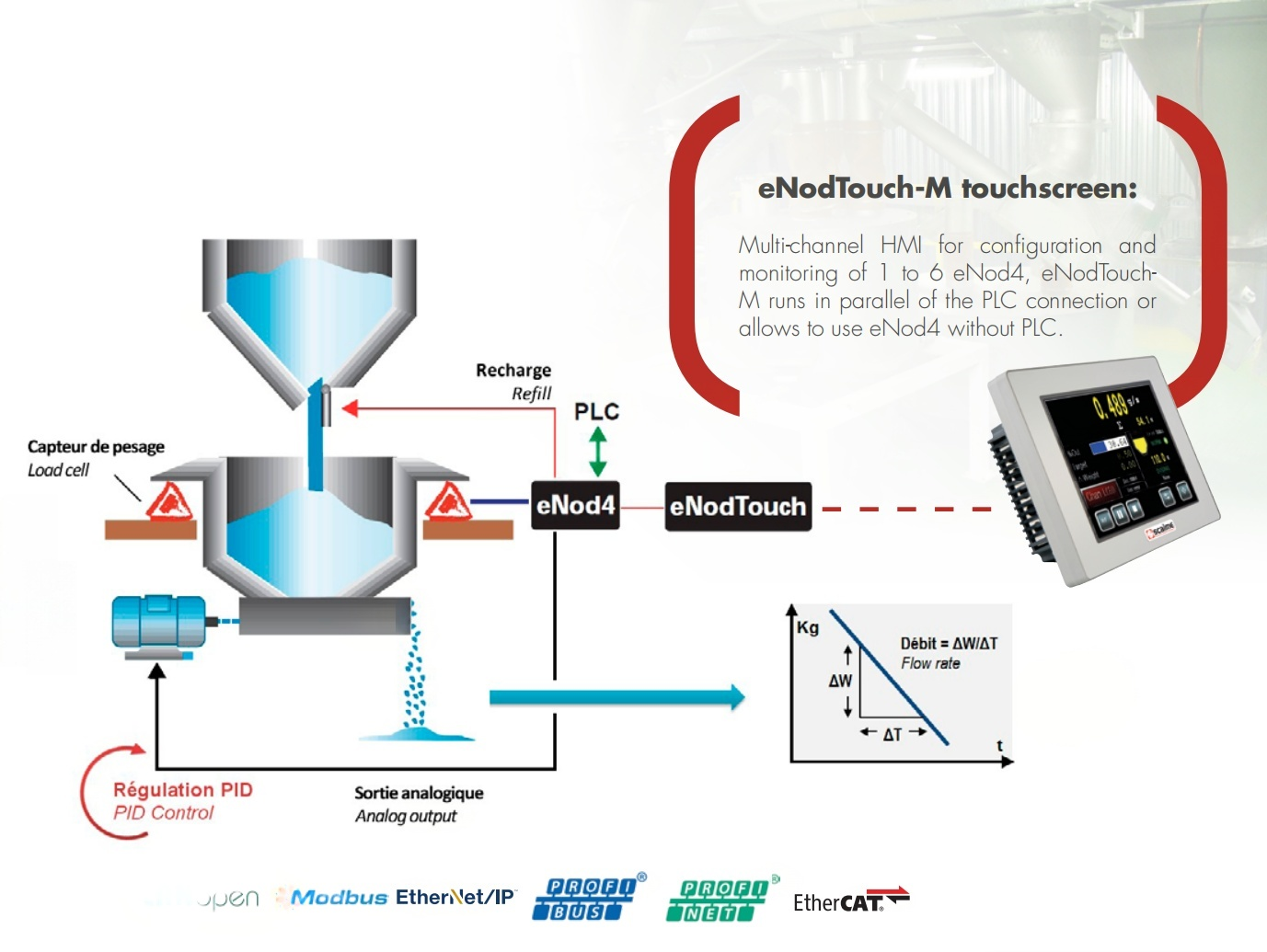

工作原理

失重式给料系统通过连续测量料斗的重量减少量来计算物料流量。称重传感器实时监测料斗总重量，eNod4-F 控制器根据重量变化率计算瞬时流量，并与设定流量进行比较。通过 PID 算法自动调节给料机的速度，确保实际流量与设定流量一致。当料斗重量低于下限时，系统自动进入补料阶段，补料完成后自动切换回给料模式。系统支持流量设定值管理、总量累计、远程总量器脉冲输出等功能。
