汽车衡

电子汽车衡称重解决方案

SCAIME 解决方案

采用 SCAIME CB50X/CB50X-DL 系列不锈钢压缩式称重传感器，配合 IPE100 称重管理终端，实现车辆进出管理、1-2 次称重、客户物料数据库管理和可编程称重打印

详细方案

SCAIME 为电子汽车衡应用提供了成熟的解决方案，拥有二十多年为汽车衡制造商供货的经验。系统核心采用 CB50X 系列压缩式称重传感器（模拟量版本）和 CB50X-DL 数字版本，量程 5-60 吨，C4/C5 精度等级，不锈钢材质，IP68 防护，ATEX/IECEx 防爆认证。配合 IPE100 称重管理终端，实现车辆进出管理、1 次或 2 次称重、客户/物料/车辆数据库管理、可编程称重打印单、交通灯管理等功能。

技术亮点

CB50X/CB50X-DL 压缩式称重传感器，5-60 吨量程
C4/C5 精度等级，0.013% 综合误差
不锈钢材质，IP68 防护，激光焊接密封
ATEX/IECEx/OIML 认证
100% 温度补偿（-30°C 到 +70°C）
防雷击保护（CB50X-DL 标配，CB50X 选配）
防鼠咬钢铠电缆（选配）
LPM/LPS 安装套件，带自对中球形底座
数字角差调整，更快更精确
RS485 通信总线，快速协议易于实现
IPE100 称重终端，支持 2 台汽车衡管理
进出车辆管理，1 次或 2 次称重模式

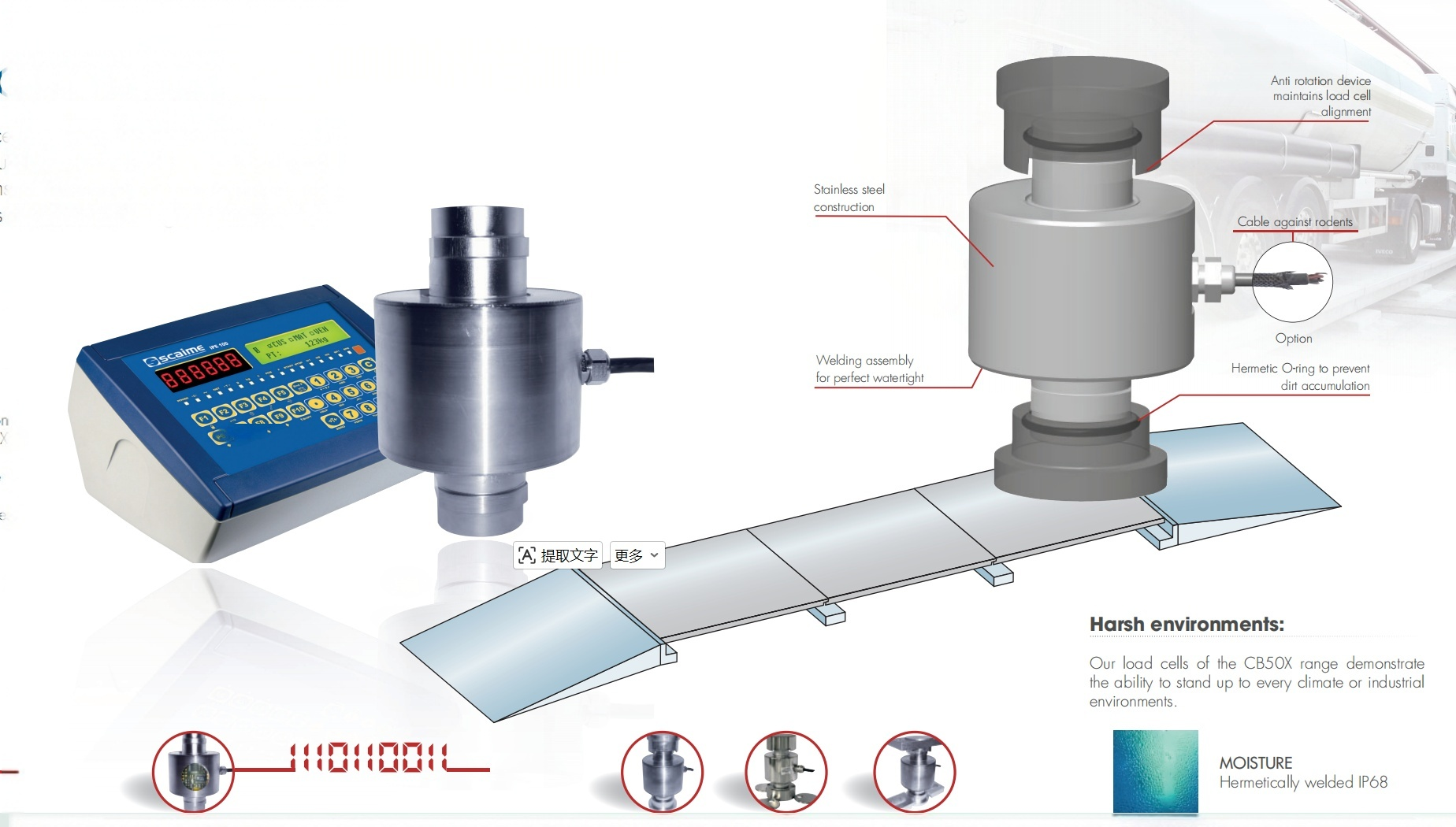

系统配置

世感产品

CB50X 压缩式称重传感器（5-60t，C4 精度，IP68，不锈钢，ATEX/OIML/IECEx 认证）
CB50X-DL 数字压缩式传感器（20-60t，C4 精度，IP68，RS485 输出，OIML 认证）
LPM/LPM-X 安装套件（钢制/不锈钢杯和紧固件，集成防旋转装置）
LPS 自对准安装套件（镀锌钢，集成防旋转装置）
IPE100 称重终端（Class III 精度，支持 40 个 CB50X 或 16 个 CB50X-DL，10000d 分度）

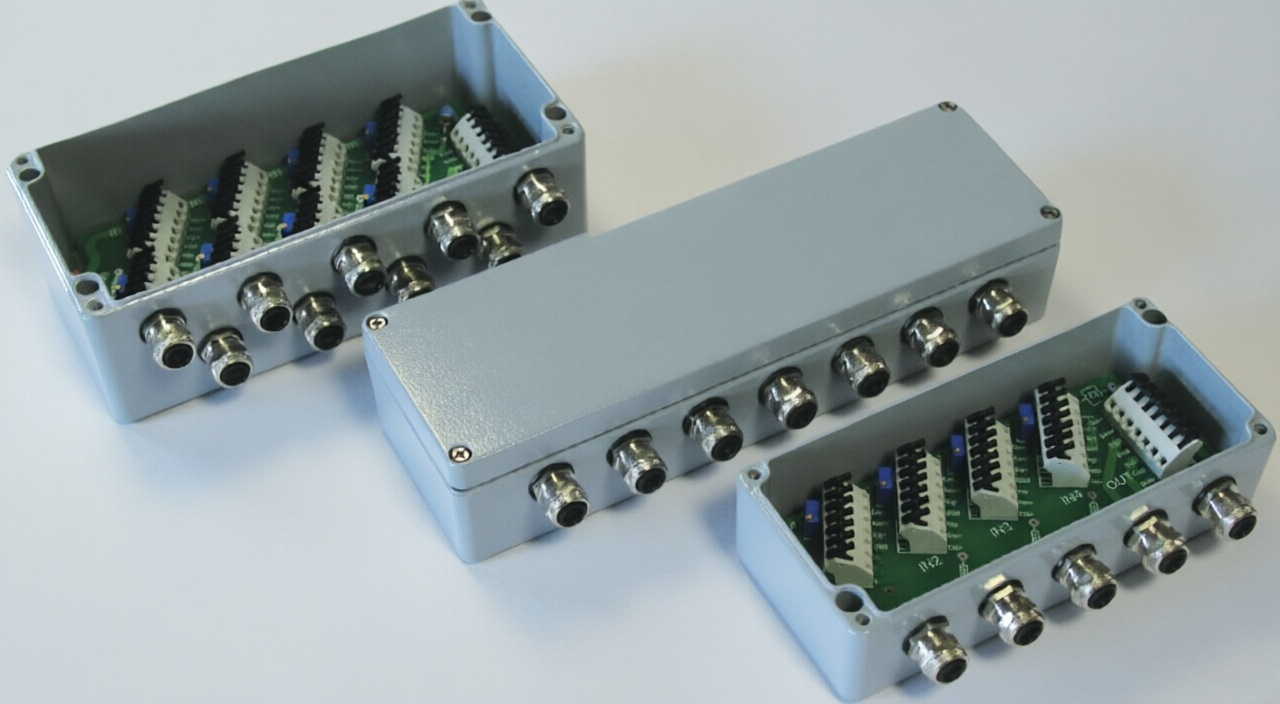

ALCJB-A 接线盒（4/6/8 路模拟量接线，IP65，可选防雷保护）
DLCJB-A 数字接线盒（8/10 路数字接线，内置防雷保护，IP65）

自动化产品

PLC 控制系统
交通灯管理系统
车辆识别系统（RFID/车牌识别）
数据库管理系统

工作原理

车辆驶上汽车衡平台，重量通过 LPM/LPS 安装套件传递到 CB50X/CB50X-DL 称重传感器。传感器将重量信号转换为电信号（模拟量或数字量），通过 ALCJB-A/DLCJB-A 接线盒汇总后传输至 IPE100 称重终端。IPE100 进行 AD 转换和数据处理，显示重量值，并根据预设模式（1 次或 2 次称重）计算车辆净重。系统自动管理客户/物料/车辆数据库，生成可编程的称重打印单，并控制交通灯引导车辆进出。数字角差调整功能确保各传感器称重一致性。
