连续配料

粉末和粒料定量给料与搅拌解决方案

SCAIME 解决方案

采用 SCAIME F60X 弯梁式称重传感器配合 RUBBERKIT 弹性安装套件，以及 eNod4-D 智能称重控制器，实现高精度的失重式定量给料控制。F60X 传感器提供 C3/C6 精度等级，RUBBERKIT 有效隔离机械振动干扰，eNod4-D 控制器内置专用定量给料软件，支持 PID 流量控制和自动补料管理。

详细方案

SCAIME 为 PPI 公司的粉末和粒料定量给料应用提供了完整的称重解决方案。系统核心采用 F60X 系列弯梁式称重传感器（5-500kg 量程），C3/C6 精度等级，不锈钢材质，IP68 防护等级。传感器通过 RUBBERKIT 弹性安装套件固定，有效隔离机械振动和热膨胀带来的干扰。eNod4-D 智能称重控制器内置专用定量给料软件，实现失重流量计算、总量累计、PID 流量控制、自学习参数调整等功能。系统支持 CANopen、Modbus-RTU、PROFIBUS-DP、EtherNet/IP、PROFINET、EtherCAT 等多种工业总线协议，可轻松集成到 PLC 控制系统。

技术亮点

F60X 弯梁式传感器，C3/C6 精度等级，0.017% 综合误差
RUBBERKIT 弹性安装套件，有效隔离振动和机械应力
eNod4-D 智能控制器，内置定量给料专用软件
失重流量计算和总量累计功能
PID 流量控制，自学习参数调整
自动给料 phases 和补料 phases 管理
支持多种工业总线协议（CANopen/Modbus/PROFIBUS/EtherNet/IP/PROFINET/EtherCAT）
IP68 防护等级，适应恶劣工业环境
OIML/NTEP/ATEX/IECEx 国际认证
多级数字滤波，消除振动干扰

系统配置

世感产品

21个 F60X 弯梁式称重传感器（5-500kg，C3/C6 精度，IP68，不锈钢）
RUBBERKIT 弹性安装套件（带减震垫，有效隔离振动和机械应力）

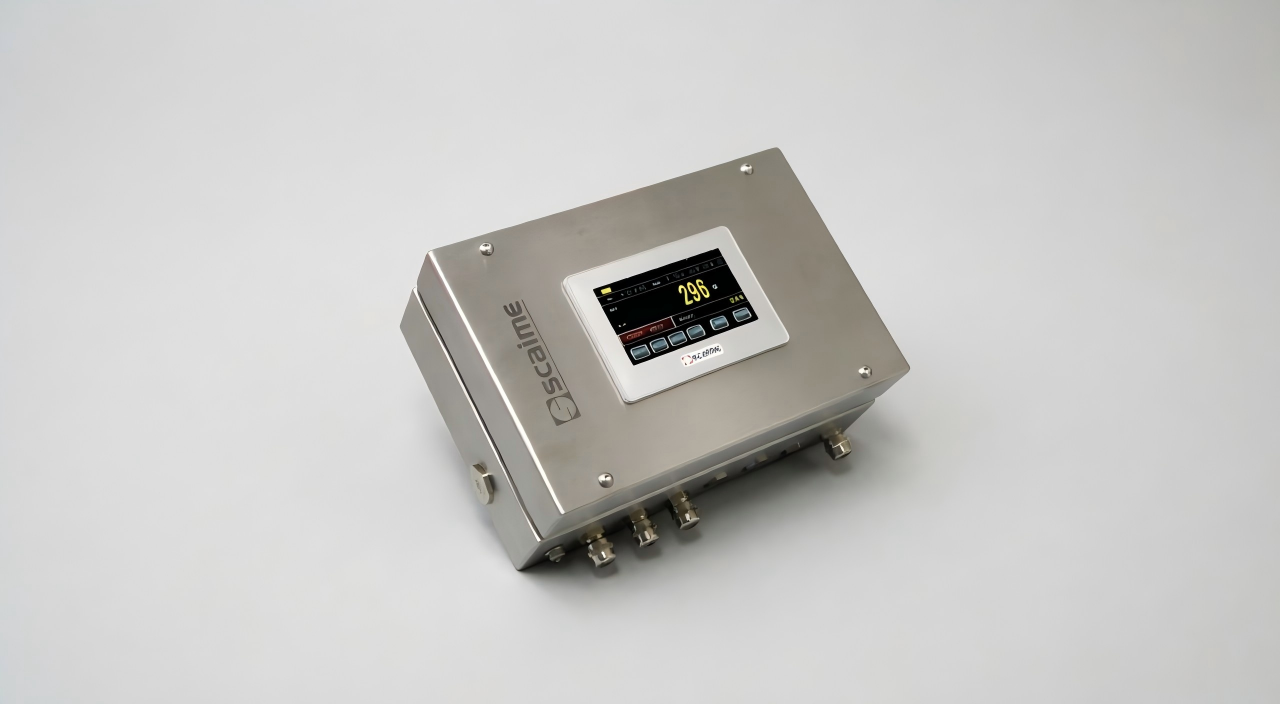

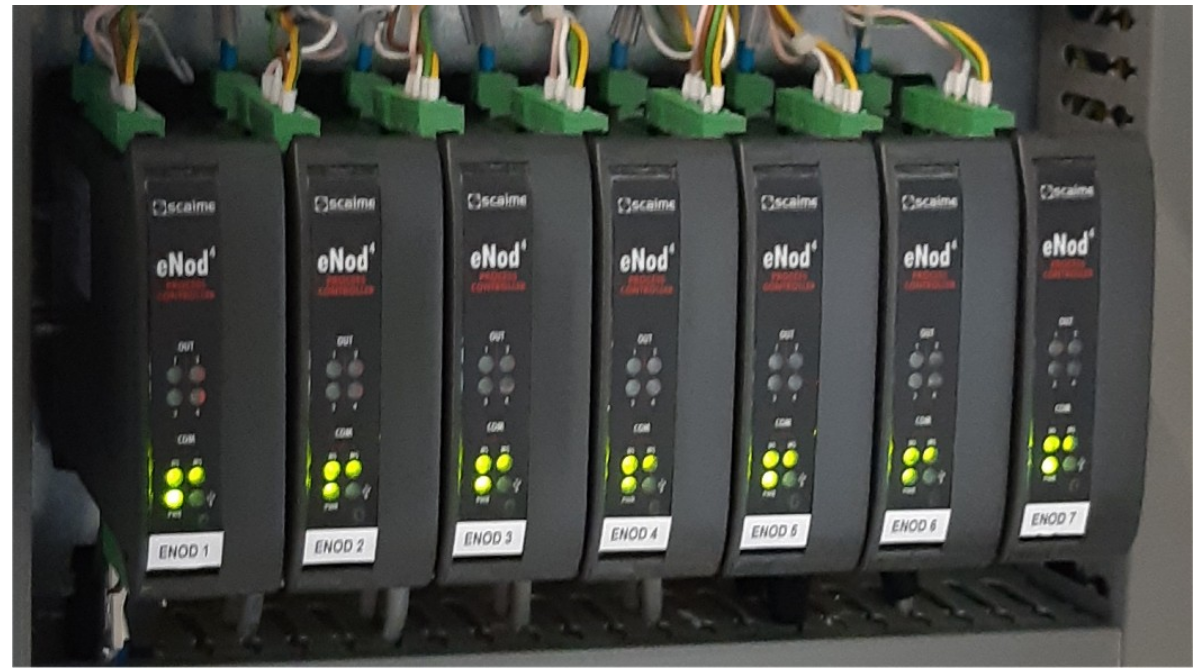

7个 eNod4-D 定量给料控制器（MODBUS-TCP 通讯，DIN 导轨/不锈钢盒，0.005% 精度，24 位 AD）

自动化产品

PLC 控制系统（西门子/施耐德/三菱等）
远程总量器
SCADA 数据采集与监控系统

工作原理

定量给料系统通过连续测量料斗的重量减少量来计算物料流量。F60X 称重传感器实时监测料斗总重量，eNod4-D 控制器根据重量变化率计算瞬时流量，并与设定流量进行比较。通过 PID 算法自动调节给料机的速度，确保实际流量与设定流量一致。当料斗重量低于下限时，系统自动进入补料阶段，补料完成后自动切换回给料模式。RUBBERKIT 弹性安装套件有效隔离外部振动干扰，确保称重精度。
